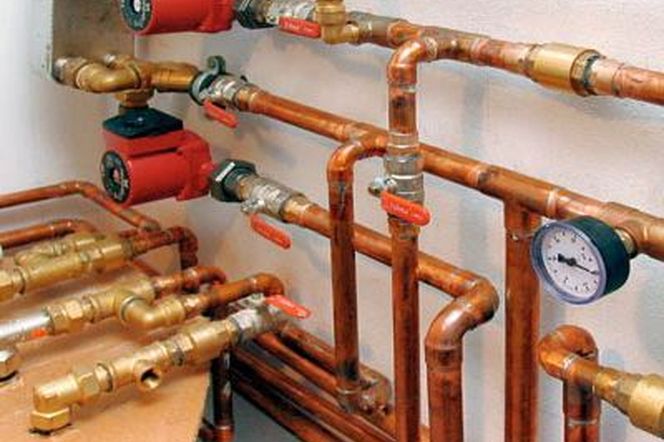

Rury miedziane. Dlaczego instalacje grzewcze powinny być robione z rur miedzanych?
Autor: Wiktor Greg Rury miedziane są lekkie, odporne na korozję i nie wydłużają się pod wpływem wysokiej temperatury. Za to ich montaż jest bardziej pracochłonny

Warunki techniczne ulegają niewielkim nowelizacjom, upewnij się, że posługujesz się obowiązującymi przepisami w sprawie warunków technicznych w roku 2021. Dział IV. Wyposażenie techniczne budynków.

Rozdział 1. Instalacje wodociągowe zimnej i ciepłej wody

§ 113. 1. (uchylony)

2. (uchylony)

3. (uchylony)

3a. Instalacja wodociągowa ciepłej wody przygotowywanej: 1) centralnie – rozpoczyna się bezpośrednio za armaturą odcinającą tę instalację od źródła ciepła, takiego jak kotłownia, węzeł ciepłowniczy indywidualny lub grupowy, kolektory słoneczne, pojemnościowy podgrzewacz elektryczny lub pompa ciepła, a kończy punktami czerpalnymi, 2) miejscowo – rozpoczyna się bezpośrednio za armaturą odcinającą na przewodzie zasilającym zimną wodą urządzenia do przygotowywania ciepłej wody, a kończy punktami czerpalnymi.

4. Instalacja wodociągowa powinna być zaprojektowana i wykonana w sposób zapewniający zaopatrzenie w wodę budynku, zgodnie z jego przeznaczeniem, oraz spełniać wymagania określone w Polskiej Normie dotyczącej projektowania instalacji wodociągowych.

5. Instalacja wodociągowa zimnej wody powinna spełniać wymagania określone w przepisach odrębnych dotyczących ochrony przeciwpożarowej.

6. Wyroby zastosowane w instalacji wodociągowej powinny być dobrane z uwzględnieniem korozyjności wody, tak aby nie następowało pogarszanie jej jakości oraz trwałości instalacji, a także aby takich skutków nie wywoływało wzajemne oddziaływanie materiałów, z których wykonano te wyroby.

7. Instalacja wodociągowa powinna mieć zabezpieczenia uniemożliwiające wtórne zanieczyszczenie wody, zgodnie z wymaganiami dla przepływów zwrotnych, określonymi w Polskiej Normie dotyczącej zabezpieczenia przed przepływem zwrotnym.

8. (uchylony)

§ 114. 1. Ciśnienie wody w instalacji wodociągowej w budynku, poza hydrantami przeciwpożarowymi, powinno wynosić przed każdym punktem czerpalnym nie mniej niż 0,05 MPa (0,5 bara) i nie więcej niż 0,6 MPa (6 barów).

2. Jeżeli minimalne ciśnienie, określone w ust. 1, nie może być uzyskane ze względu na występujące stale lub okresowo niedostateczne ciśnienie wody w sieci wodociągowej, należy zastosować odpowiednie urządzenia techniczne, zapewniające wymaganą jego wielkość w instalacji wodociągowej w budynku.

§ 115. 1. Na połączeniu wewnętrznej instalacji wodociągowej zimnej wody w budynku lub zewnętrznej na terenie działki budowlanej z siecią wodociągową powinien być zainstalowany zestaw wodomierza głównego, zgodnie z wymaganiami Polskich Norm dotyczących zabudowy zestawów wodomierzowych w instalacjach wodociągowych oraz wymagań instalacyjnych dla wodomierzy.

2. Za każdym zestawem wodomierza głównego od strony instalacji należy zainstalować zabezpieczenie, o którym mowa w § 113 ust. 7.3. W przypadku połączenia wewnętrznej instalacji wodociągowej zimnej wody w budynku lub zewnętrznej na terenie działki budowlanej z siecią wodociągową w więcej niż jednym miejscu należy na każdym z tych połączeń zainstalować zestaw wodomierza głównego i zabezpieczenie, o których mowa w ust. 1 i 2.

§ 116. 1. Zestaw wodomierza głównego, na połączeniu z siecią wodociągową, powinien być umieszczony w piwnicy budynku lub na parterze, w wydzielonym, łatwo dostępnym miejscu, zabezpieczonym przed zalaniem wodą, zamarzaniem oraz dostępem osób niepowołanych. W budynkach mieszkalnych wielorodzinnych, zamieszkania zbiorowego i użyteczności publicznej miejscem tym powinno być odrębne pomieszczenie.

2. Dopuszcza się umieszczenie zestawu wodomierza głównego w studzience poza budynkiem, jeżeli jest on niepodpiwniczony i nie ma możliwości wydzielenia na parterze budynku miejsca, o którym mowa w ust. 1.

3. Instalację wodociągową, wykonaną z materiałów przewodzących prąd elektryczny, należy przed i za wodomierzem połączyć przewodem metalowym, zgodnie z Polską Normą dotyczącą uziemień i przewodów ochronnych.

§ 117. 1. Pomieszczenie lub studzienka, w której jest zainstalowany zestaw wodomierza głównego, powinny mieć: 1) w przypadku umieszczenia w piwnicy budynku – wpust do kanalizacji, zabezpieczony zamknięciem przeciwzalewowym, jeżeli warunki lokalne tego wymagają, a także wentylację, 2) w przypadku umieszczenia w studzience wodomierzowej poza budynkiem – zabezpieczenie przed napływem wód gruntowych i opadowych, zagłębienie do wyczerpywania wody oraz wentylację.

2. Studzienka wodomierzowa powinna być wykonana z materiału trwałego, mieć stopnie lub klamry do schodzenia oraz otwór włazowy o średnicy co najmniej 0,6 m w świetle, zaopatrzony w dwie pokrywy, z których wierzchnia powinna być dostosowana do przewidywanego obciążenia ruchem pieszym lub kołowym.

§ 118. 1. Instalacja ciepłej wody powinna być zaprojektowana i wykonana w taki sposób, aby ilość energii cieplnej potrzebna do przygotowania tej wody była utrzymywana na racjonalnie niskim poziomie.

2. Urządzenia do przygotowania ciepłej wody instalowane w budynkach powinny odpowiadać wymaganiom określonym w przepisie odrębnym dotyczącym efektywności energetycznej.

3. Straty ciepła na przesyle ciepłej wody użytkowej i w przewodach cyrkulacyjnych powinny być na racjonalnie niskim poziomie. Izolacja cieplna tych przewodów powinna spełniać wymagania określone w załączniku nr 2 do rozporządzenia.

§ 119.  W budynkach, w których do przygotowania ciepłej wody korzysta się z instalacji ogrzewczej, należy w okresie przerw w jej działaniu zapewnić inny sposób podgrzewania wody.

§ 120. 1. W budynkach, z wyjątkiem jednorodzinnych, zagrodowych i rekreacji indywidualnej, w instalacji ciepłej wody powinien być zapewniony stały obieg wody, także na odcinkach przewodów o objętości wewnątrz przewodu powyżej 3 dm3 prowadzących do punktów czerpalnych.

2. Instalacja wodociągowa ciepłej wody powinna umożliwiać uzyskanie w punktach czerpalnych wody o temperaturze nie niższej niż 55°C i nie wyższej niż 60°C.

2a. Instalacja wodociągowa ciepłej wody powinna umożliwiać przeprowadzanie ciągłej lub okresowej dezynfekcji metodą chemiczną lub fizyczną (w tym okresowe stosowanie metody dezynfekcji cieplnej), bez obniżania trwałości instalacji i zastosowanych w niej wyrobów. Do przeprowadzenia dezynfekcji cieplnej niezbędne jest zapewnienie uzyskania w punktach czerpalnych temperatury wody nie niższej niż 70°C i nie wyższej niż 80°C.

3. Izolacja cieplna przewodów instalacji ciepłej wody, w których występuje stały obieg wody, powinna zapewnić spełnienie wymagań określonych w ust. 2 i § 267 ust. 8.

4. Instalacja ciepłej wody powinna mieć zabezpieczenie przed przekroczeniem, dopuszczalnych dla danych instalacji, ciśnienia i temperatury, zgodnie z wymaganiami Polskiej Normy dotyczącej zabezpieczeń instalacji ciepłej wody.

5. W armaturze mieszającej i czerpalnej przewód ciepłej wody powinien być podłączony z lewej strony.

§ 121. 1. W budynku mieszkalnym wielorodzinnym, zamieszkania zbiorowego i użyteczności publicznej należy stosować urządzenia do pomiaru ilości ciepła lub paliwa zużywanego do przygotowania ciepłej wody.

2. W budynku mieszkalnym wielorodzinnym do pomiaru ilości zimnej i ciepłej wody, dostarczanej do poszczególnych mieszkań oraz pomieszczeń służących do wspólnego użytku mieszkańców, należy stosować zestawy wodomierzowe, zgodnie z wymaganiami Polskich Norm, o których mowa w § 115 ust. 1.

3. W zespołach budynków mieszkalnych wielorodzinnych, zaopatrywanych w ciepłą wodę ze wspólnej kotłowni lub grupowego węzła ciepłowniczego, urządzenie do pomiaru ilości ciepła lub paliwa zużywanego do przygotowania ciepłej wody może być umieszczone poza tymi budynkami, jeżeli w budynkach tych są zastosowane zestawy wodomierzowe, o których mowa w ust. 2.

Rozdział 2. Kanalizacja ściekowa i deszczowa

§ 122. 1. Instalację kanalizacyjną stanowi układ połączonych przewodów wraz z urządzeniami, przyborami i wpustami odprowadzającymi ścieki oraz wody opadowe do pierwszej studzienki od strony budynku.

2. Instalacja kanalizacyjna budynku powinna umożliwiać odprowadzanie ścieków, a także wód opadowych z tego budynku, jeżeli nie są one odprowadzane na teren działki, oraz spełniać wymagania określone w Polskich Normach dotyczących tych instalacji.

3. (uchylony)

§ 123.  Instalacja kanalizacyjna budynku, do której są wprowadzane ścieki nieodpowiadające warunkom dotyczącym ochrony ziemi i wód oraz odprowadzania ścieków do sieci kanalizacyjnej, określonym w przepisach odrębnych, powinna być wyposażona w urządzenia służące do ich oczyszczania do stanu zgodnego z tymi przepisami.

§ 124.  Instalacja kanalizacyjna grawitacyjna w pomieszczeniach budynku, z których krótkotrwale nie jest możliwy grawitacyjny spływ ścieków, może być wykonana pod warunkiem zainstalowania zabezpieczenia przed przepływem zwrotnym ścieków z sieci kanalizacyjnej przez zastosowanie przepompowni ścieków, zgodnie z wymaganiami Polskiej Normy dotyczącej projektowania przepompowni ścieków w kanalizacji grawitacyjnej wewnątrz budynków lub urządzenia przeciwzalewowego zgodnie z wymaganiami Polskiej Normy dotyczącej urządzeń przeciwzalewowych w budynkach.

§ 125. 1. Przewody spustowe (piony) grawitacyjnej instalacji kanalizacyjnej powinny być wyprowadzone jako przewody wentylujące ponad dach, a także powyżej górnej krawędzi okien i drzwi znajdujących się w odległości poziomej mniejszej niż 4 m od wylotów tych przewodów.

2. Nie jest wymagane wyprowadzanie ponad dach wszystkich przewodów wentylujących piony kanalizacyjne, pod następującymi warunkami: 1) zastosowania na pionach kanalizacyjnych niewyprowadzonych ponad dach urządzeń napowietrzających te piony i przeciwdziałających przenikaniu wyziewów z kanalizacji do pomieszczeń, 2) wyprowadzenia ponad dach przewodów wentylujących: a) ostatni pion, licząc od podłączenia kanalizacyjnego na każdym przewodzie odpływowym, b) co najmniej co piąty z pozostałych pionów kanalizacyjnych w budynku.

3. Wprowadzanie przewodów wentylujących piony kanalizacyjne do przewodów dymowych i spalinowych oraz do przewodów wentylacyjnych pomieszczeń jest zabronione.

4. W przypadku gdy wysokość przewodu spustowego (pionu) grawitacyjnej instalacji kanalizacyjnej przekracza 10 m, podłączenia podejść na najniższej kondygnacji powinny spełniać wymagania Polskiej Normy dotyczącej projektowania instalacji kanalizacyjnych.

§ 126. 1. Dachy i tarasy, a także zagłębienia przy ścianach zewnętrznych budynku powinny mieć odprowadzenie wody opadowej do wyodrębnionej kanalizacji deszczowej lub kanalizacji ogólnospławnej, a w przypadku braku takiej możliwości – zgodnie z § 28 ust. 2.

2. Przewody odprowadzające wody opadowe przez wnętrze budynku w przypadku przyłączenia budynku do sieci kanalizacji ogólnospławnej należy łączyć z instalacją kanalizacyjną poza budynkiem.

3. W przypadku wykorzystywania wód opadowych, gromadzonych w zbiornikach retencyjnych, do spłukiwania toalet, podlewania zieleni, mycia dróg i chodników oraz innych potrzeb gospodarczych należy dla tego celu wykonać odrębną instalację, niepołączoną z instalacją wodociągową.

§ 127.  Przyłączenie drenażu terenu przy budynku do przewodów odprowadzających ścieki do kanalizacji ogólnospławnej lub deszczowej wymaga zastosowania urządzeń zapobiegających zamulaniu tych przewodów oraz przedostawaniu się ścieków i gazów z sieci kanalizacyjnej do ziemi.

Rozdział 3. Wewnętrzne urządzenia do usuwania odpadów stałych

§ 128.  Wewnętrzne urządzenia zsypowe do usuwania odpadów i nieczystości stałych mogą być stosowane w budynkach mieszkalnych o wysokości do 55 m i powinny odpowiadać wymaganiom higienicznym, być wykonane w sposób zapewniający bezpieczeństwo pożarowe, być zabezpieczone pod względem akustycznym i nie powodować uciążliwości dla mieszkańców.

§ 129.  Urządzenie zsypowe zainstalowane w budynku powinno odpowiadać następującym warunkom: 1) nie może być usytuowane bezpośrednio przy ścianach pomieszczeń przeznaczonych na stały pobyt ludzi oraz w odległości mniejszej niż 2 m od drzwi wejściowych do tych pomieszczeń, 2) powinno być zabezpieczone przed zamarzaniem, 3) komora wsypowa powinna być wydzielona pełnymi ścianami, spełniającymi wymagania § 216 ust. 1, a także mieć drzwi o szerokości co najmniej 0,8 m, umieszczone w sposób umożliwiający dostęp osobom niepełnosprawnym, 4) otwór wsypowy powinien mieć zamknięcie chroniące przed wydzielaniem się woni z rury zsypowej, 5) rura zsypowa powinna mieć średnicę wewnętrzną co najmniej 0,4 m, 6) rura zsypowa powinna być prowadzona pionowo bez załamań oraz wentylowana przewodem wyprowadzonym ponad dach, wyposażonym w filtr oraz wentylator wywiewny, 7) rura zsypowa powinna być gładka wewnątrz, wykonana z materiałów trwałych, niepalnych, nienasiąkliwych i odpornych na niszczące oddziaływania chemiczne odpadów oraz uderzenia przy ich spadaniu.

§ 130. 1. Nad najwyżej położonym otworem wsypowym powinna znajdować się górna komora zsypu z urządzeniami do czyszczenia i dezynfekcji urządzenia zsypowego.

2. Pod najniżej położonym otworem wsypowym powinna znajdować się dolna komora zsypu z pojemnikami do gromadzenia odpadów. Pojemność dolnej komory zsypu, warunki dojazdu i szerokość otworu drzwiowego do niej powinny umożliwiać stosowanie ruchomych pojemników na śmieci o wielkości używanej w danym rejonie oczyszczania.

3. Górna i dolna komora zsypu powinny mieć: 1) ściany i posadzkę z materiału nienasiąkliwego, łatwo zmywalnego, 2) urządzenia do spłukiwania zimną i ciepłą wodą, 3) wpust kanalizacyjny, 4) dopływ powietrza oraz niezależną wentylację wywiewną, 5) wejścia bez progów, zamykane drzwiami pełnymi, otwieranymi na zewnątrz, 6) elektryczną instalację oświetleniową.

§ 131.  Rozwiązania techniczne urządzeń zsypowych powinny spełniać wymagania Polskich Norm dotyczących tych urządzeń.

Rozdział 4. Instalacje ogrzewcze

§ 132. 1. Budynek, który ze względu na swoje przeznaczenie wymaga ogrzewania, powinien być wyposażony w instalację ogrzewczą lub inne urządzenia ogrzewcze, niebędące piecami, trzonami kuchennymi lub kominkami.

2. Dopuszcza się stosowanie pieców i trzonów kuchennych na paliwo stałe w budynkach o wysokości do 3 kondygnacji nadziemnych włącznie, jeżeli nie jest to sprzeczne z ustaleniami miejscowego planu zagospodarowania przestrzennego, przy czym w budynkach zakładów opieki zdrowotnej, opieki społecznej, przeznaczonych dla dzieci i młodzieży, lokalach gastronomicznych oraz pomieszczeniach przeznaczonych do produkcji żywności i środków farmaceutycznych – pod warunkiem uzyskania zgody właściwego państwowego inspektora sanitarnego.

3. Kominki opalane drewnem z otwartym paleniskiem lub zamkniętym wkładem kominkowym mogą być instalowane wyłącznie w budynkach jednorodzinnych, mieszkalnych w zabudowie zagrodowej i budynkach rekreacji indywidualnej oraz niskich budynkach wielorodzinnych, w pomieszczeniach: 1) o kubaturze wynikającej ze wskaźnika 4 m3/kW nominalnej mocy cieplnej kominka, lecz nie mniejszej niż 30 m3, 2) spełniających wymagania dotyczące wentylacji, o których mowa w § 150 ust. 9, 3) posiadających przewody kominowe określone w § 140 ust. 1 i 2 oraz § 145 ust. 1, 4) w których możliwy jest dopływ powietrza do paleniska kominka w ilości: a) co najmniej 10 m3/h na 1 kW nominalnej mocy cieplnej kominka – dla kominków o obudowie zamkniętej, b) zapewniającej nie mniejszą prędkość przepływu powietrza w otworze komory spalania niż 0,2 m/s – dla kominków o obudowie otwartej.

§ 133. 1. Instalację ogrzewczą wodną stanowi układ połączonych przewodów wraz z armaturą, pompami obiegowymi, grzejnikami i innymi urządzeniami, znajdujący się za zaworami oddzielającymi od źródła ciepła, takiego jak kotłownia, węzeł ciepłowniczy indywidualny lub grupowy, kolektory słoneczne lub pompa ciepła.

2. Instalację ogrzewczą powietrzną stanowi układ połączonych kanałów i przewodów powietrznych wraz z nawiewnikami i wywiewnikami oraz elementami regulacji strumienia powietrza, znajdujący się pomiędzy źródłem ciepła podgrzewającym powietrze a ogrzewanymi pomieszczeniami. Funkcję ogrzewania powietrznego może także pełnić instalacja wentylacji mechanicznej.

3. Instalacja ogrzewcza wodna powinna być zabezpieczona przed nadmiernym wzrostem ciśnienia i temperatury, zgodnie z wymaganiami Polskich Norm dotyczących zabezpieczeń instalacji ogrzewań wodnych.

4. Wyroby zastosowane w instalacji ogrzewczej wodnej powinny być dobrane z uwzględnieniem wymagań Polskiej Normy dotyczącej jakości wody w instalacjach ogrzewania oraz z uwzględnieniem korozyjności wody i możliwości zastosowania ochrony przed korozją.

5. Instalacja ogrzewcza wodna powinna być zaprojektowana w taki sposób, aby ilość wody uzupełniającej można było utrzymywać na racjonalnie niskim poziomie.

6. Instalacja ogrzewcza wodna systemu zamkniętego lub wyposażona w armaturę automatycznej regulacji powinna mieć urządzenia do odpowietrzania miejscowego, zgodnie z wymaganiami Polskiej Normy dotyczącej odpowietrzania instalacji ogrzewań wodnych.

7. Zabrania się stosowania kotła na paliwo stałe do zasilania instalacji ogrzewczej wodnej systemu zamkniętego, wyposażonej w przeponowe naczynie wzbiorcze, z wyjątkiem kotła na paliwo stałe o mocy nominalnej do 300 kW, wyposażonego w urządzenia do odprowadzania nadmiaru ciepła.

8. Instalacja ogrzewcza wodna systemu zamkniętego z grzejnikami, w części albo w całości może być przystosowana do działania jako wodna instalacja chłodnicza, pod warunkiem spełnienia wymagań Polskich Norm dotyczących jakości wody w instalacjach ogrzewania i zabezpieczania instalacji ogrzewań wodnych systemu zamkniętego z naczyniami wzbiorczymi przeponowymi.

9. Straty ciepła na przewodach zasilających i powrotnych instalacji wodnej centralnego ogrzewania powinny być na racjonalnie niskim poziomie. Izolacja cieplna tych przewodów powinna spełniać wymagania określone w załączniku nr 2 do rozporządzenia.

10. Straty ciepła na przewodach ogrzewania powietrznego powinny być na racjonalnie niskim poziomie. Izolacja cieplna tych przewodów powinna spełniać wymagania określone w załączniku nr 2 do rozporządzenia.

§ 134.  1. Instalacje i urządzenia do ogrzewania budynku powinny mieć szczytową moc cieplną określoną zgodnie z Polskimi Normami dotyczącymi obliczania zapotrzebowania na ciepło pomieszczeń, a także obliczania oporu cieplnego i współczynnika przenikania ciepła przegród budowlanych.

2. Do obliczania szczytowej mocy cieplnej należy przyjmować temperatury obliczeniowe zewnętrzne zgodnie z Polską Normą dotyczącą obliczeniowych temperatur zewnętrznych, a temperatury obliczeniowe ogrzewanych pomieszczeń – zgodnie z poniższą tabelą:

Temperatury obliczeniowe* Przeznaczenie lub sposób wykorzystania pomieszczeń Przykłady pomieszczeń
1 2 3
+5°C - przeznaczone na pobyt ludzi- przemysłowe - podczas działania  ogrzewania dyżurnego (jeżeli pozwalają    na to względy technologiczne) magazyny bez stałej obsługi, garaże indywidualne, hale postojowe (bez remontów), akumulatornie, maszynownie, i szyby dźwigów osobowych
+8°C – w których nie występują zyski ciepła, a jednorazowy pobyt osób znajdujących się w ruchu i w okryciach zewnętrznych nie przekracza 1 h – w których występują zyski ciepła od urządzeń technologicznych, oświetlenia itp., przekraczające 25 W na 1 m³  kubatury pomieszczenia klatki schodowe w budynkach mieszkalnych, hale sprężarek, pompownie, kuźnie, hartownie, wydziały obróbki cieplnej
+12°C – w których nie występują zyski ciepła, przeznaczone do stałego pobytu ludzi, znajdujących się w okryciach zewnętrznych lub wykonujących pracę fizyczną o wydatku energetycznym powyżej 300 W – w których występują zyski ciepła od urządzeń technologicznych, oświetlenia itp., wynoszące od 10 do 25 W na 1 m³ kubatury pomieszczenia magazyny i składy wymagające stałej obsługi, hole wejściowe, poczekalnie przy salach widowiskowych bez szatni, hale pracy fizycznej o wydatku energetycznym powyżej 300 W, hale formierni, maszynownie chłodni, ładownie akumulatorów, hale targowe, sklepy rybne i mięsne
 +16°C  – w których nie występują zyski ciepła, przeznaczone na pobyt ludzi: – w okryciach zewnętrznych w pozycji siedzącej i stojącej – bez okryć zewnętrznych, znajdujących się w ruchu lub wykonujących pracę fizyczną o wydatku energetycznym do 300 W – w których występują zyski ciepła od urządzeń technologicznych, oświetlenia itp., nieprzekraczające 10 W na 1 m³ kubatury pomieszczenia sale widowiskowe bez szatni, ustępy publiczne, szatnie okryć zewnętrznych, hale produkcyjne, sale gimnastyczne kuchnie indywidualne wyposażone w paleniska węglowe
 +20°C  – przeznaczone na stały pobyt ludzi bez okryć zewnętrznych, niewykonujących w sposób ciągły pracy fizycznej pokoje mieszkalne, przedpokoje, kuchnie indywidualne wyposażone w paleniska gazowe lub elektryczne, pokoje biurowe, sale posiedzeń
 +24°C – przeznaczone do rozbierania – przeznaczone na pobyt ludzi bez odzieży łazienki, rozbieralnie, szatnie, umywalnie, natryskownie, hale pływalni, gabinety lekarskie z rozbieraniem pacjentów, sale niemowląt i sale dziecięce w żłobkach, sale operacyjne
 * Dopuszcza się przyjmowanie innych temperatur obliczeniowych dla ogrzewanych pomieszczeń niż jest to określone w tabeli, jeżeli wynika to z wymagań technologicznych.

3. Urządzenia zastosowane w instalacji ogrzewczej, o których mowa w przepisie odrębnym dotyczącym efektywności energetycznej, powinny odpowiadać wymaganiom określonym w tym przepisie.

4. Grzejniki oraz inne urządzenia odbierające ciepło z instalacji ogrzewczej powinny być zaopatrzone w regulatory dopływu ciepła. Wymaganie to nie dotyczy instalacji ogrzewczej w budynkach zakwaterowania w zakładach karnych i aresztach śledczych.

5. W budynku zasilanym z sieci ciepłowniczej oraz w budynku z własnym (indywidualnym) źródłem ciepła na olej opałowy, paliwo gazowe lub energię elektryczną, regulatory dopływu ciepła do grzejników powinny działać automatycznie, w zależności od zmian temperatury wewnętrznej w pomieszczeniach, w których są zainstalowane. Wymaganie to nie dotyczy budynków jednorodzinnych, mieszkalnych w zabudowie zagrodowej i rekreacji indywidualnej, a także poszczególnych mieszkań oraz lokali użytkowych wyposażonych we własne instalacje ogrzewcze.

6. Urządzenia, o których mowa w ust. 5, powinny umożliwiać użytkownikom uzyskanie w pomieszczeniach temperatury niższej od obliczeniowej, przy czym nie niższej niż 16°C w pomieszczeniach o temperaturze obliczeniowej 20°C i wyższej.

7. Instalacje ogrzewcze zasilane z sieci ciepłowniczej powinny być sterowane urządzeniem do regulacji dopływu ciepła, działającym automatycznie, odpowiednio do zmian zewnętrznych warunków klimatycznych.

8. Jeżeli zapotrzebowanie na ciepło lub sposób użytkowania poszczególnych części budynku są wyraźnie zróżnicowane, instalacja ogrzewcza powinna być odpowiednio podzielona na niezależne gałęzie (obiegi).

9. W budynku, w którym w sezonie grzewczym występują okresowe przerwy w użytkowaniu, instalacja ogrzewcza powinna być zaopatrzona w urządzenia pozwalające na ograniczenie dopływu ciepła w czasie tych przerw.

10. Poszczególne części instalacji ogrzewczej powinny być wyposażone w armaturę umożliwiającą zamknięcie dopływu ciepła do nich i opróżnienie z czynnika grzejnego bez konieczności przerywania działania pozostałej części instalacji.

§ 135. 1. Instalacje ogrzewcze powinny być zaopatrzone w odpowiednią aparaturę kontrolną i pomiarową, zapewniającą ich bezpieczne użytkowanie.

2. W budynkach z instalacją ogrzewczą wodną zasilaną z sieci ciepłowniczej powinny znajdować się urządzenia służące do rozliczania zużytego ciepła: 1) ciepłomierz (układ pomiarowo-rozliczeniowy) do pomiaru ilości ciepła dostarczanego do instalacji ogrzewczej budynku, 2) urządzenia umożliwiające indywidualne rozliczanie kosztów ogrzewania poszczególnych mieszkań lub lokali użytkowych w budynku.

3. W przypadku zasilania instalacji ogrzewczej wodnej z kotłowni w budynku mającym więcej niż jedno mieszkanie lub lokal użytkowy należy zastosować następujące urządzenia służące do rozliczania kosztów zużytego ciepła: 1) urządzenie do pomiaru ilości zużytego paliwa w kotłowni, 2) urządzenia umożliwiające indywidualne rozliczanie kosztów ogrzewania poszczególnych mieszkań lub lokali użytkowych w budynku.

4. Izolacja cieplna instalacji ogrzewczej wodnej powinna odpowiadać wymaganiom Polskiej Normy dotyczącej izolacji cieplnej rurociągów, armatury i urządzeń oraz przepisom § 267 ust. 8.

5. W pomieszczeniach przeznaczonych na pobyt ludzi zabrania się stosowania ogrzewania parowego oraz wodnych instalacji ogrzewczych o temperaturze czynnika grzejnego przekraczającego 90°C.

6. (uchylony)

7. Instalacje ogrzewcze powinny być zaopatrzone w urządzenia, które automatycznie regulują temperaturę od-dzielnie w poszczególnych pomieszczeniach.

8. W przypadku braku możliwości montażu urządzeń automatycznie regulujących temperaturę oddzielnie w po-szczególnych pomieszczeniach dopuszcza się stosowanie regulacji w strefie ogrzewanej.

9. Wymaganie, o którym mowa w ust. 7, stosuje się w przypadku: 1) możliwości realizacji z technicznego punktu widzenia, w oparciu o opinię sporządzoną przez osobę posiadającą uprawnienia do projektowania w odpowiedniej specjalności, oraz 2) możliwości realizacji z ekonomicznego punktu widzenia, na podstawie porównania początkowych kosztów instalacji urządzenia, które automatycznie reguluje temperaturę, ze spodziewanymi oszczędnościami kosztów energii, wynikającymi z instalacji tych urządzeń, gdzie okres zwrotu z inwestycji jest nie dłuższy niż 5 lat.

10. Wymaganie, o którym mowa w ust. 7, stosuje się również w przypadku wymiany źródła ciepła w budynkach użytkowanych.

§ 136. 1. Pomieszczenia przeznaczone do instalowania kotłów na paliwo stałe i pomieszczenia składu paliwa i żużlowni oraz pomieszczenia przeznaczone do instalowania kotłów na olej opałowy i pomieszczenia magazynu oleju opałowego powinny odpowiadać przepisom rozporządzenia, w tym określonym w § 220 ust. 1.

2. Kotły na paliwo stałe o mocy cieplnej nominalnej do 25 kW powinny być instalowane w wydzielonych pomieszczeniach technicznych zlokalizowanych na kondygnacji podziemnej, na poziomie ogrzewanych pomieszczeń lub w innych pomieszczeniach, w których mogą być instalowane kotły o większych mocach cieplnych nominalnych. Skład paliwa powinien być umieszczony w wydzielonym pomieszczeniu technicznym w pobliżu kotła lub w pomieszczeniu, w którym znajduje się kocioł. Pomieszczenia, w których instalowane są kotły, oraz pomieszczenia składu paliwa powinny odpowiadać wymaganiom określonym w Polskiej Normie dotyczącej kotłowni wbudowanych na paliwo stałe.

2a. Kotły na paliwo stałe o mocy cieplnej nominalnej do 10 kW mogą być instalowane w budynkach, o których mowa w § 132 ust. 3, na poziomie ogrzewanych pomieszczeń, w pomieszczeniach niebędących pomieszczeniami mieszkalnymi: 1) o kubaturze wynikającej ze wskaźnika 4 m3/kW nominalnej mocy cieplnej kotła, lecz nie mniej niż 30 m3, 2) spełniających wymagania dotyczące wentylacji, o których mowa w § 150 ust. 9, 3) posiadających przewody kominowe określone w § 140 ust. 1 i 2 oraz § 145 ust. 1, 4) zapewniających dopływ powietrza do spalania w ilości co najmniej 10 m3/h na 1 kW nominalnej mocy cieplnej kotła – odpowiadających wymaganiom określonym w Polskiej Normie dotyczącej kotłowni wbudowanych na paliwo stałe.

3. Kotły na paliwo stałe o łącznej mocy cieplnej nominalnej powyżej 25 kW do 2000 kW powinny być instalowane w wydzielonych pomieszczeniach technicznych zlokalizowanych na kondygnacji podziemnej lub na poziomie terenu. Skład paliwa i żużlownia powinny być umieszczone w oddzielnych pomieszczeniach technicznych znajdujących się bezpośrednio obok pomieszczenia kotłów, a także mieć zapewniony dojazd dla dostawy paliwa oraz usuwania żużla i popiołu. Pomieszczenia, w których instalowane są kotły, oraz pomieszczenia  składu paliwa powinny odpowiadać wymaganiom określonym w Polskiej Normie dotyczącej kotłowni wbudowanych na paliwo stałe.

4. Kotły na olej opałowy o łącznej mocy cieplnej nominalnej do 30 kW mogą być instalowane w pomieszczeniach nieprzeznaczonych na stały pobyt ludzi, w tym również w pomieszczeniach pomocniczych w mieszkaniach, a także w innych miejscach, o których mowa w ust. 5.

5. Kotły na olej opałowy o łącznej mocy cieplnej nominalnej powyżej 30 kW do 2000 kW powinny być instalowane w wydzielonych pomieszczeniach technicznych, przeznaczonych wyłącznie do tego celu w piwnicy lub na najniższej kondygnacji nadziemnej w budynku lub w budynku wolno stojącym przeznaczonym wyłącznie na kotłownię.

6. Kotły na paliwo stałe lub olej opałowy o łącznej mocy cieplnej nominalnej powyżej 2000 kW powinny być instalowane w budynku wolno stojącym przeznaczonym wyłącznie na kotłownię.

7. W pomieszczeniu, w którym są zainstalowane kotły na paliwo stałe lub olej opałowy, znajdującym się nad inną kondygnacją użytkową, podłoga, a także ściany do wysokości 10 cm oraz progi drzwiowe o wysokości 4 cm powinny być wodoszczelne. Warunek wodoszczelności dotyczy również wszystkich przejść przewodów w podłodze oraz w ścianach do wysokości 10 cm.

8. Maksymalne, łączne obciążenie cieplne, służące do określania wymaganej kubatury pomieszczenia, w którym będą zainstalowane kotły o mocy do 2000 kW, na olej opałowy, nie może być większe niż 4650 W/m3.

9. Kubatura pomieszczenia z kotłami na olej opałowy, o którym mowa w ust. 6, powinna być określona indywidualnie z uwzględnieniem wymagań technicznych i technologicznych, a także eksploatacyjnych.

10. Wysokość pomieszczenia, w którym instaluje się kotły na olej opałowy, nie może być mniejsza niż 2,2 m, a kubatura nie mniejsza niż 8 m3.

11. W pomieszczeniu, w którym zainstalowane są kotły na paliwo stałe lub olej opałowy, powinien być zapewniony nawiew niezbędnego strumienia powietrza dla prawidłowej pracy kotłów z mocą cieplną nominalną, a także nawiew i wywiew powietrza dla wentylacji kotłowni.

12. Odprowadzenie spalin z kotłów na olej opałowy powinno spełniać wymagania dla urządzeń gazowych określone w § 174 ust. 1, 2, 5, 6, 8 i 9.

§ 137. 1. Magazynowanie oleju opałowego o temperaturze zapłonu powyżej 55°C może się odbywać w bezciśnieniowych, stałych zbiornikach naziemnych i podziemnych przy budynku lub w przeznaczonym wyłącznie na ten cel pomieszczeniu technicznym w piwnicy lub na najniższej kondygnacji nadziemnej budynku, zwanym dalej „magazynem” oleju opałowego.

2. Pojedyncze zbiorniki lub baterie zbiorników w magazynach oleju opałowego w budynku powinny być wyposażone w układ przewodów do napełniania, odpowietrzania i czerpania oleju oraz w sygnalizator poziomu napełnienia, przekazujący sygnał do miejsca, w którym jest zlokalizowany króciec do napełniania.

3. W baterii zbiorników w magazynie oleju opałowego w budynku wszystkie zbiorniki powinny być tego samego rodzaju i wielkości, przy czym łączna objętość tych zbiorników nie powinna przekraczać 100 m3.

4. W magazynie oleju opałowego powinna być wykonana, na części lub całości pomieszczenia, izolacja szczelna na przenikanie oleju w postaci wanny wychwytującej, mogącej w przypadku awarii pomieścić olej o objętości jednego zbiornika.

5. Dopuszcza się w pomieszczeniu, w którym są zainstalowane kotły na olej opałowy, ustawienie zbiornika tego oleju o objętości nie większej niż 1 m3 pod warunkiem: 1) umieszczenia zbiornika w odległości nie mniejszej niż 1 m od kotła, 2) oddzielenia zbiornika od kotła ścianką murowaną o grubości co najmniej 12 cm i przekraczającą wymiary zbiornika co najmniej o 30 cm w pionie i o 60 cm w poziomie, 3) umieszczenie zbiornika w wannie wychwytującej olej opałowy.

6. Wanna wychwytująca, o której mowa w ust. 4 i 5 pkt 3, nie jest wymagana w przypadku stosowania zbiorników oleju opałowego o konstrukcji uniemożliwiającej wydostawanie się oleju na zewnątrz w przypadku awarii, w tym typu dwupłaszczowego.

7. Magazyn oleju opałowego powinien być wyposażony w: 1) wentylację nawiewno-wywiewną zapewniającą od 2 do 4 wymian powietrza na godzinę, 2) okno lub półstałe urządzenie gaśnicze pianowe.

8. W magazynie oleju opałowego może być stosowane wyłącznie centralne ogrzewanie wodne.

9. Stosowane do magazynowania oleju opałowego zbiorniki, wykładziny zbiorników oraz przewody wykonane z tworzywa sztucznego powinny być chronione przed elektrycznością statyczną, zgodnie z warunkami określonymi w Polskich Normach dotyczących tej ochrony.

§ 138. Obudowa przewodów instalacji ogrzewczej powinna umożliwiać wymianę instalacji bez naruszania konstrukcji budynku.

§ 139. Elementy wodnych instalacji ogrzewczych, narażone na intensywny dopływ powietrza zewnętrznego w zimie, powinny być chronione przed zamarzaniem i mieć, w miejscach tego wymagających, izolację cieplną, zabezpieczającą przed nadmiernymi stratami ciepła.

Rozdział 5. Przewody kominowe

§ 140. 1. Przewody (kanały) kominowe w budynku: wentylacyjne, spalinowe i dymowe, prowadzone w ścianach budynku, w obudowach, trwale połączonych z konstrukcją lub stanowiące konstrukcje samodzielne, powinny mieć wymiary przekroju, sposób prowadzenia i wysokość, stwarzające potrzebny ciąg, zapewniający wymaganą przepustowość, oraz spełniające wymagania określone w Polskich Normach dotyczących wymagań technicznych dla przewodów kominowych oraz projektowania kominów.

2. Przewody kominowe powinny być szczelne i spełniać warunki określone w § 266.

3. (uchylony)

4. Wewnętrzna powierzchnia przewodów odprowadzających spaliny mokre powinna być odporna na ich destrukcyjne oddziaływanie.

5. Przewody kominowe do wentylacji grawitacyjnej powinny mieć powierzchnię przekroju co najmniej 0,016 m2 oraz najmniejszy wymiar przekroju co najmniej 0,1 m.

§ 141. Zabrania się stosowania: 1) grawitacyjnych zbiorczych przewodów spalinowych i dymowych, z zastrzeżeniem § 174 ust. 3, 2) zbiorczych przewodów wentylacji grawitacyjnej, 3) indywidualnych wentylatorów wyciągowych w pomieszczeniach, w których znajdują się wloty do przewodów spalinowych.

§ 142. 1. Przewody kominowe powinny być wyprowadzone ponad dach na wysokość zabezpieczającą przed niedopuszczalnym zakłóceniem ciągu.

2. Wymaganie ust. 1 uznaje się za spełnione, jeżeli wyloty przewodów kominowych zostaną wyprowadzone ponad dach w sposób określony Polską Normą dla kominów murowanych.

3. Dopuszcza się wyprowadzanie przewodów spalinowych od urządzeń gazowych z zamkniętą komorą spalania bezpośrednio przez ściany zewnętrzne budynków, przy zachowaniu warunków określonych w § 175.

§ 143. 1. W budynkach usytuowanych w II i III strefie obciążenia wiatrem, określonych Polskimi Normami, należy stosować na przewodach dymowych i spalinowych nasady kominowe zabezpieczające przed odwróceniem ciągu, przy zachowaniu wymagań § 146 ust. 1.

2. Nasady kominowe, o których mowa w ust. 1, należy również stosować na innych obszarach, jeżeli wymagają tego położenie budynków i lokalne warunki topograficzne.

3. Wymagania ust. 1 i 2 nie dotyczą palenisk i komór spalania z mechanicznym pobudzaniem odpływu spalin.

§ 144. 1. Ściany, w których znajdują się przewody kominowe, mogą być obciążone stropami, pod warunkiem spełnienia wymagań dotyczących bezpieczeństwa konstrukcji, a także jeżeli nie spowoduje to nieszczelności lub ograniczenia światła przewodów.

2. Trzonów kominowych wydzielonych lub oddylatowanych od konstrukcji budynku nie można obciążać stropami ani też uwzględniać ich w obliczeniach jako części tej konstrukcji.

§ 145. 1. Trzony kuchenne i kotły grzewcze na paliwo stałe oraz kominki z otwartym paleniskiem lub zamkniętym wkładem kominkowym o wielkości otworu paleniskowego kominka do 0,25 m2 mogą być przyłączone wyłącznie do własnego, samodzielnego przewodu kominowego dymowego, posiadającego co najmniej wymiary 0,14 x 0,14 m lub średnicę 0,15 m, a w przypadku trzonów kuchennych typu restauracyjnego oraz kominków o większym otworze paleniskowym – co najmniej 0,14 x 0,27 m lub średnicę 0,18 m, przy czym dla większych przewodów o przekroju prostokątnym należy zachować stosunek wymiarów boków 3:2.

2. Piece na paliwo stałe, posiadające szczelne zamknięcie, mogą być przyłączone do jednego przewodu kominowego dymowego o przekroju co najmniej 0,14 x 0,14 m lub średnicy 0,15 m, pod warunkiem zachowania różnicy poziomu włączenia co najmniej 1,5 m oraz nieprzyłączania więcej niż 3 pieców do tego przewodu.

3. Piece, o których mowa w ust. 2, usytuowane na najwyższej kondygnacji powinny być przyłączone do odrębnego przewodu dymowego.

4. Przyłączenia urządzeń gazowych do przewodów spalinowych powinny odpowiadać warunkom określonym w § 174 i 175.

§ 146. 1. Wyloty przewodów kominowych powinny być dostępne do czyszczenia i okresowej kontroli, z uwzględnieniem przepisów § 308.

2. Przewody spalinowe i dymowe powinny być wyposażone, odpowiednio, w otwory wycierowe lub rewizyjne, zamykane szczelnymi drzwiczkami, a w przypadku występowania spalin mokrych – także w układ odprowadzania skroplin.

Rozdział 6. Wentylacja i klimatyzacja

§ 147. 1. Wentylacja i klimatyzacja powinny zapewniać odpowiednią jakość środowiska wewnętrznego, w tym wielkość wymiany powietrza, jego czystość, temperaturę, wilgotność względną, prędkość ruchu w pomieszczeniu, przy zachowaniu przepisów odrębnych i wymagań Polskich Norm dotyczących wentylacji, a także warunków bezpieczeństwa pożarowego i wymagań akustycznych określonych w rozporządzeniu.

2. Wentylację mechaniczną lub grawitacyjną należy zapewnić w pomieszczeniach przeznaczonych na pobyt ludzi, w pomieszczeniach bez otwieranych okien, a także w innych pomieszczeniach, w których ze względów zdrowotnych, technologicznych lub bezpieczeństwa konieczne jest zapewnienie wymiany powietrza.

3. Klimatyzację należy stosować w pomieszczeniach, w których ze względów użytkowych, higienicznych, zdrowotnych lub technologicznych konieczne jest utrzymywanie odpowiednich parametrów powietrza wewnętrznego określonych w przepisach odrębnych i w Polskiej Normie dotyczącej parametrów obliczeniowych powietrza wewnętrznego.

4. Instalowane w budynkach urządzenia do wentylacji i klimatyzacji, o których mowa w przepisie odrębnym dotyczącym efektywności energetycznej, powinny odpowiadać wymaganiom określonym w tym przepisie.

5. Instalacje klimatyzacji powinny być zaopatrzone w urządzenia, które automatycznie regulują temperaturę oddzielnie w poszczególnych pomieszczeniach.

6. W przypadku braku możliwości montażu urządzeń automatycznie regulujących temperaturę oddzielnie w poszczególnych pomieszczeniach dopuszcza się stosowanie regulacji w strefie chłodzącej.

7. Wymaganie, o którym mowa w ust. 5, stosuje się w przypadku: 1) możliwości realizacji z technicznego punktu widzenia, w oparciu o opinię sporządzoną przez osobę posiadającą uprawnienia do projektowania w odpowiedniej specjalności, oraz 2) możliwości realizacji z ekonomicznego punktu widzenia, na podstawie porównania początkowych kosztów instalacji urządzenia, które automatycznie reguluje temperaturę, ze spodziewanymi oszczędnościami kosztów energii, wynikającymi z instalacji tych urządzeń, gdzie okres zwrotu z inwestycji jest nie dłuższy niż 5 lat.

148. 1. Wentylację mechaniczną wywiewną lub nawiewno-wywiewną należy stosować w budynkach wysokich i wysokościowych oraz w innych budynkach, w których zapewnienie odpowiedniej wymiany powietrza nie jest możliwe za pomocą wentylacji grawitacyjnej lub wentylacji hybrydowej. W pozostałych budynkach może być stosowana wentylacja grawitacyjna lub wentylacja hybrydowa.

2. W pomieszczeniu, w którym jest zastosowana wentylacja mechaniczna lub klimatyzacja, nie można stosować wentylacji grawitacyjnej ani wentylacji hybrydowej. Wymaganie to nie dotyczy pomieszczeń z urządzeniami klimatyzacyjnymi niepobierającymi powietrza zewnętrznego.

3. W pomieszczeniu zagrożonym wydzieleniem się lub przenikaniem z zewnątrz substancji szkodliwej dla zdrowia bądź substancji palnej, w ilościach mogących stworzyć zagrożenie wybuchem, należy stosować dodatkową, awaryjną wentylację wywiewną, uruchamianą od wewnątrz i z zewnątrz pomieszczenia oraz zapewniającą wymianę powietrza dostosowaną do jego przeznaczenia, zgodnie z przepisami o bezpieczeństwie i higienie pracy.

4. W pomieszczeniu, w którym proces technologiczny jest źródłem miejscowej emisji substancji szkodliwych o niedopuszczalnym stężeniu lub uciążliwym zapachu, należy stosować odciągi miejscowe współpracujące z wentylacją ogólną, umożliwiające spełnienie w strefie pracy wymagań jakości środowiska wewnętrznego określonych w przepisach o bezpieczeństwie i higienie pracy.

5. Instalacja wentylacji hybrydowej, wentylacji mechanicznej wywiewnej oraz nawiewno-wywiewnej powinna mieć regulację wentylatorów zapewniającą dostosowanie ich wydajności powietrznej do potrzeb użytkowych.

§ 149. 1. Strumień powietrza zewnętrznego doprowadzanego do pomieszczeń, niebędących pomieszczeniami pracy, powinien odpowiadać wymaganiom Polskiej Normy dotyczącej wentylacji, przy czym w mieszkaniach strumień ten powinien wynikać z wielkości strumienia powietrza wywiewanego, lecz być nie mniejszy niż 20 m3/h na osobę przewidywaną na pobyt stały w projekcie budowlanym.

2. Strumień powietrza zewnętrznego doprowadzonego do pomieszczeń pracy powinien odpowiadać wymaganiom określonym w przepisach o bezpieczeństwie i higienie pracy.

3. Powietrze zewnętrzne doprowadzone do pomieszczeń za pomocą wentylacji mechanicznej lub klimatyzacji, zanieczyszczone w stopniu przekraczającym wymagania określone dla powietrza wewnętrznego w przepisach odrębnych w sprawie dopuszczalnych stężeń i natężeń czynników szkodliwych dla zdrowia, powinno być oczyszczone przed wprowadzeniem do wentylowanych pomieszczeń, z uwzględnieniem zanieczyszczeń  występujących w pomieszczeniu. Wymaganie to nie dotyczy budynków jednorodzinnych, mieszkalnych w zabudowie zagrodowej i rekreacji indywidualnej.

4. W pomieszczeniach przeznaczonych na stały pobyt ludzi, wentylowanych w sposób mechaniczny lub klimatyzowanych, wartości temperatury, wilgotności względnej i prędkości ruchu powietrza w pomieszczeniach należy przyjmować do obliczeń zgodnie z Polską Normą dotyczącą parametrów obliczeniowych powietrza wewnętrznego.

5. Dla pomieszczeń przeznaczonych na stały pobyt ludzi, wentylowanych w sposób naturalny, wartości temperatury wewnętrznej w okresach ogrzewczych należy przyjmować do obliczeń zgodnie z tabelą w § 134 ust. 2.

§ 150. 1. W przypadku zastosowania w budynku przepływu powietrza wentylacyjnego między pomieszczeniami lub strefami wentylacyjnymi, w pomieszczeniu należy zapewnić kierunek przepływu od pomieszczenia o mniejszym do pomieszczenia o większym stopniu zanieczyszczenia powietrza.

2. Przepływ powietrza wentylacyjnego w mieszkaniach powinien odbywać się z pokoi do kuchni lub aneksu kuchennego oraz do pomieszczeń higieniczno-sanitarnych.

3. W instalacjach wentylacji i klimatyzacji nie należy łączyć ze sobą przewodów z pomieszczeń o różnych wymaganiach użytkowych i sanitarno-zdrowotnych. Nie dotyczy to budynków jednorodzinnych i rekreacji indywidualnej oraz wydzielonych lokali mieszkalnych lub użytkowych z indywidualną zorganizowaną wentylacją nawiewno-wywiewną.

4. W instalacjach wentylacji i klimatyzacji przewody z pomieszczenia zagrożonego wybuchem nie mogą łączyć się z przewodami z innych pomieszczeń.

5. Dopuszcza się wentylowanie garaży oraz innych pomieszczeń nieprzeznaczonych na pobyt ludzi powietrzem o mniejszym stopniu zanieczyszczenia, niezawierającym substancji szkodliwych dla zdrowia lub uciążliwych zapachów, odprowadzanym z pomieszczeń niebędących pomieszczeniami higieniczno-sanitarnymi, jeżeli przepisy odrębne nie stanowią inaczej.

6. W pomieszczeniach w budynkach użyteczności publicznej i produkcyjnych, których przeznaczenie wiąże się z ich okresowym użytkowaniem, instalacja wentylacji mechanicznej powinna zapewniać możliwość ograniczenia intensywności działania lub jej wyłączenia poza okresem użytkowania pomieszczeń, z zachowaniem warunku normalnej pracy przez co najmniej jedną godzinę przed i po ich użytkowaniu.

7. W pomieszczeniach, o których mowa w ust. 6, w przypadku występowania źródeł zanieczyszczeń szkodliwych dla zdrowia lub źródeł pary wodnej, należy zapewnić stałą, co najmniej półkrotną wymianę powietrza w okresie przerw w ich wykorzystywaniu, przyjmując do obliczania wentylowanej kubatury nominalną wysokość pomieszczeń, lecz nie większą niż 4 m, lub zapewnić okresową wymianę powietrza sterowaną poziomem stężenia zanieczyszczeń.

8. Instalowane w pomieszczeniu urządzenia, w szczególności zużywające powietrze, nie mogą wywoływać zakłóceń ograniczających skuteczność funkcjonowania wentylacji.

9. W pomieszczeniu z paleniskami na paliwo stałe, płynne lub z urządzeniami gazowymi pobierającymi powietrze do spalania z pomieszczenia i z grawitacyjnym odprowadzeniem spalin przewodem od urządzenia stosowanie mechanicznej wentylacji wyciągowej jest zabronione.

10. Przepisu ust. 9 nie stosuje się do pomieszczeń, w których zastosowano wentylację nawiewno-wywiewną zrównoważoną lub nadciśnieniową.

11. W pomieszczeniach, które należy chronić przed wpływem zanieczyszczeń lub uciążliwych zapachów z pomieszczeń sąsiadujących i z otoczenia zewnętrznego, należy stosować wentylację mechaniczną nadciśnieniową.

§ 151. 1. W instalacjach wentylacji mechanicznej ogólnej nawiewno-wywiewnej lub klimatyzacji komfortowej o wydajności 500 m³/h i więcej należy stosować urządzenia do odzyskiwania ciepła z powietrza wywiewanego o sprawności temperaturowej co najmniej 50% lub recyrkulację, gdy jest to dopuszczalne. W przypadku zastosowania recyrkulacji strumień powietrza zewnętrznego nie może być mniejszy niż wynika to z wymagań higienicznych. Dla wentylacji technologicznej zastosowanie odzysku ciepła powinno wynikać z uwarunkowań technologicznych i rachunku ekonomicznego.

2. Urządzenia do odzyskiwania ciepła powinny mieć zabezpieczenia ograniczające przenikanie między wymieniającymi ciepło strumieniami powietrza do: 1) 0,25% objętości strumienia powietrza wywiewanego z pomieszczenia – w przypadku wymiennika płytowego oraz wymiennika z rurek cieplnych, 2) 5% objętości strumienia powietrza wywiewanego z pomieszczenia – w przypadku wymiennika obrotowego, w odniesieniu do różnicy ciśnienia 400 Pa.

3. Recyrkulację powietrza można stosować wówczas, gdy przeznaczenie wentylowanych pomieszczeń nie wiąże się z występowaniem bakterii chorobotwórczych, z emisją substancji szkodliwych dla zdrowia, uciążliwych zapachów, przy zachowaniu wymagań § 149 ust. 1 oraz wymagań dotyczących ochrony przeciwpożarowej.

4. W budynku opieki zdrowotnej recyrkulacja powietrza może być stosowana tylko za zgodą i na warunkach określonych przez właściwego państwowego inspektora sanitarnego.

5. W przypadku stosowania recyrkulacji powietrza w instalacjach wentylacji mechanicznej nawiewno-wywiewnej lub klimatyzacji należy stosować układy regulacji umożliwiające w korzystnych warunkach pogodowych zwiększanie udziału powietrza zewnętrznego do 100%.

6. Przepisu ust. 5 nie stosuje się w przypadkach, gdy zwiększanie strumienia powietrza wentylacyjnego uniemożliwiałoby dotrzymanie poziomu czystości powietrza wymaganego przez względy technologiczne.

7. Wymagań ust. 1 można nie stosować w przypadku instalacji używanych krócej niż przez 1000 godzin w roku.

§ 152. 1. Czerpnie powietrza w instalacjach wentylacji i klimatyzacji powinny być zabezpieczone przed opadami atmosferycznymi i działaniem wiatru oraz być zlokalizowane w sposób umożliwiający pobieranie w danych warunkach jak najczystszego i, w okresie letnim, najchłodniejszego powietrza.

2. Czerpni powietrza nie należy lokalizować w miejscach, w których istnieje niebezpieczeństwo napływu powietrza wywiewanego z wyrzutni oraz powietrza z rozpyloną wodą pochodzącą z chłodni kominowej lub innych podobnych urządzeń.

3. Czerpnie powietrza sytuowane na poziomie terenu lub na ścianie dwóch najniższych kondygnacji nadziemnych budynku powinny znajdować się w odległości co najmniej 8 m w rzucie poziomym od ulic i parkingów powyżej 20 stanowisk postojowych, miejsc gromadzenia odpadów stałych, wywiewek kanalizacyjnych oraz innych źródeł zanieczyszczenia powietrza. Odległość dolnej krawędzi otworu wlotowego czerpni od poziomu terenu powinna wynosić co najmniej 2 m.

4. Czerpnie powietrza sytuowane na dachu budynku powinny być tak lokalizowane, aby dolna krawędź otworu wlotowego znajdowała się co najmniej 0,4 m powyżej powierzchni, na której są zamontowane, oraz aby została zachowana odległość co najmniej 6 m od wywiewek kanalizacyjnych.

5. Powietrze wywiewane z budynków lub pomieszczeń, zanieczyszczone w stopniu przekraczającym wymagania określone w przepisach odrębnych, dotyczących dopuszczalnych rodzajów i ilości substancji zanieczyszczających powietrze zewnętrzne, powinno być oczyszczone przed wprowadzeniem do atmosfery.

6. Wyrzutnie powietrza w instalacjach wentylacji i klimatyzacji powinny być zabezpieczone przed opadami atmosferycznymi i działaniem wiatru oraz być zlokalizowane w miejscach umożliwiających odprowadzenie wywiewanego powietrza bez powodowania zagrożenia zdrowia użytkowników budynku i ludzi w jego otoczeniu oraz wywierania szkodliwego wpływu na budynek.

7. Dolna krawędź otworu wyrzutni z poziomym wylotem powietrza, usytuowanej na dachu budynku, powinna znajdować się co najmniej 0,4 m powyżej powierzchni, na której wyrzutnia jest zamontowana, oraz 0,4 m powyżej linii łączącej najwyższe punkty wystających ponad dach części budynku, znajdujących się w odległości do 10 m od wyrzutni, mierząc w rzucie poziomym.

8. Usytuowanie wyrzutni powietrza na poziomie terenu jest dopuszczalne tylko za zgodą i na warunkach określonych przez właściwego państwowego inspektora sanitarnego.

9. Dopuszcza się sytuowanie wyrzutni powietrza w ścianie budynku, pod warunkiem że: 1) powietrze wywiewane nie zawiera uciążliwych zapachów;1a) powietrze wywiewane nie zawiera zanieczyszczeń szkodliwych dla zdrowia; 2) przeciwległa ściana sąsiedniego budynku z oknami znajduje się w odległości co najmniej 10 m lub bez okien w odległości co najmniej 8 m, 3) okna znajdujące się w tej samej ścianie są oddalone w poziomie od wyrzutni co najmniej 3 m, a poniżej lub powyżej wyrzutni – co najmniej 2 m, 4) czerpnia powietrza, usytuowana w tej samej ścianie budynku, znajduje się poniżej lub na tym samym poziomie co wyrzutnia, w odległości co najmniej 1,5 m.

10. Czerpnie i wyrzutnie powietrza na dachu budynku należy sytuować poza strefami zagrożenia wybuchem, zachowując między nimi odległość nie mniejszą niż 10 m przy wyrzucie poziomym i 6 m przy wyrzucie pionowym, przy czym wyrzutnia powinna być usytuowana co najmniej 1 m ponad czerpnią.

11. Odległość, o której mowa w ust. 10, może nie być zachowana w przypadku zastosowania zblokowanych urządzeń wentylacyjnych, obejmujących czerpnię i wyrzutnię powietrza, zapewniających skuteczny rozdział strumienia powietrza świeżego od wywiewanego z urządzenia wentylacyjnego. Nie dotyczy to przypadku usuwania powietrza zawierającego zanieczyszczenia szkodliwe dla zdrowia, uciążliwe zapachy lub substancje palne.

12. Odległość wyrzutni dachowych, mierząc w rzucie poziomym, nie powinna być mniejsza niż 3 m od: 1) krawędzi dachu, poniżej której znajdują się okna, 2) najbliższej krawędzi okna w połaci dachu, 3) najbliższej krawędzi okna w ścianie ponad dachem.

13. Jeżeli odległość, o której mowa w ust. 12 pkt 2 i 3, wynosi od 3 m do 10 m, dolna krawędź wyrzutni powinna znajdować się co najmniej 1 m ponad najwyższą krawędzią okna.

14. W przypadku usuwania przez wyrzutnię dachową powietrza zawierającego zanieczyszczenia szkodliwe dla zdrowia lub uciążliwe zapachy, z zastrzeżeniem ust. 5, odległości, o których mowa w ust. 12 i 13, należy zwiększyć o 100%.

§ 153. 1. Przewody i urządzenia wentylacji mechanicznej i klimatyzacji powinny być zaprojektowane i wykonane w taki sposób, aby zminimalizować odkładanie się zanieczyszczeń na ich powierzchniach wewnętrznych kontaktujących się z powietrzem wentylacyjnym.

2. Przewody powinny mieć przekrój poprzeczny właściwy dla przewidywanych przepływów powietrza oraz konstrukcję przystosowaną do maksymalnego ciśnienia i wymaganej szczelności instalacji, z uwzględnieniem Polskich Norm dotyczących wytrzymałości i szczelności przewodów.

3. Właściwości materiałów przewodów lub sposób zabezpieczania ich powierzchni powinny być dobrane odpowiednio do parametrów przepływającego powietrza oraz do warunków występujących w miejscu ich zamontowania.

4. Przewody instalowane w miejscach, w których mogą być narażone na uszkodzenia mechaniczne, powinny być zabezpieczone przed tymi uszkodzeniami.

5. Przewody powinny być wyposażone w otwory rewizyjne spełniające wymagania Polskiej Normy dotyczącej elementów przewodów ułatwiających konserwację, umożliwiające oczyszczenie wnętrza tych przewodów, a także innych urządzeń i elementów instalacji, o ile ich konstrukcja nie pozwala na czyszczenie w inny sposób niż poprzez te otwory, przy czym nie należy ich sytuować w pomieszczeniach o podwyższonych wymaganiach higienicznych.

6. Przewody prowadzone przez pomieszczenia lub przestrzenie nieogrzewane, a w przypadku instalacji klimatyzacji – również niechłodzone, powinny mieć izolację cieplną, z uwzględnieniem wymagań określonych w § 267 ust. 1.

7. Przewody instalacji klimatyzacji, przewody stosowane do recyrkulacji powietrza oraz prowadzące do urządzeń do odzyskiwania ciepła, a także przewody prowadzące powietrze zewnętrzne przez ogrzewane pomieszczenia, powinny mieć izolację cieplną i przeciwwilgociową.

§ 154. 1. Urządzenia i elementy wentylacji mechanicznej i klimatyzacji powinny być stosowane w sposób umożliwiający uzyskanie zakładanej jakości środowiska w pomieszczeniu przy racjonalnym zużyciu energii do ogrzewania i chłodzenia oraz energii elektrycznej.

2. Instalacje klimatyzacji powinny być wyposażone w odpowiednie urządzenia pomiarowe służące do sprawdzania warunków pracy i kontroli zużycia energii.

3. Urządzenia wentylacji mechanicznej i klimatyzacji, takie jak centrale, klimakonwektory wentylatorowe, klimatyzatory, aparaty ogrzewcze i chłodząco-wentylacyjne, powinny być tak instalowane, aby była zapewniona możliwość ich okresowej kontroli, konserwacji, naprawy lub wymiany.

4. Centrale wentylacyjne i klimatyzacyjne usytuowane na zewnątrz budynku powinny mieć odpowiednią obudowę lub inne zabezpieczenie przed wpływem czynników atmosferycznych.

5. W przypadku pomieszczeń o specjalnych wymaganiach higienicznych należy stosować centrale wentylacyjne i klimatyzacyjne umożliwiające utrzymanie podwyższonej czystości wewnątrz obudowy, wyposażone w oświetlenie wewnętrzne i wzierniki do kontroli stanu centrali z zewnątrz.

6. Urządzenia wentylacji mechanicznej i klimatyzacji powinny być zabezpieczone przed zanieczyszczeniami znajdującymi się w powietrzu zewnętrznym, a w szczególnych przypadkach w powietrzu obiegowym (recyrkulacyjnym), za pomocą filtrów:1) nagrzewnice, chłodnice i urządzenia do odzyskiwania ciepła – co najmniej klasy G4,2) nawilżacze – co najmniej klasy F6, określonych w Polskiej Normie dotyczącej klasyfikacji filtrów powietrza.

7. Nawilżacze w instalacji wentylacji mechanicznej i klimatyzacji powinny być zabezpieczone przed przeciekaniem wody na zewnątrz oraz przed przenoszeniem kropel wody przez powietrze wentylacyjne do dalszych części instalacji.

8. Połączenia wentylatorów z przewodami wentylacyjnymi powinny być wykonane za pomocą elastycznych elementów łączących, z zachowaniem wymagań określonych w § 267 ust. 7.

9. Instalacje wentylacji mechanicznej i klimatyzacji powinny być wyposażone w przepustnice zlokalizowane w miejscach umożliwiających regulację instalacji, a także odcięcie dopływu powietrza zewnętrznego i wypływu powietrza wewnętrznego. Wymaganie to nie dotyczy instalacji mechanicznej wywiewnej, przewidzianej do okresowej pracy jako wentylacja grawitacyjna.

10. Moc właściwą wentylatorów stosowanych w instalacjach wentylacyjnych i klimatyzacyjnych określa poniższa tabela:

Rodzaj i zastosowanie wentylatora Maksymalna moc właściwa wentylatora[kW/(m³/s)]
1 2
Wentylator nawiewny: a) instalacja klimatyzacji lub wentylacji nawiewno-wywiewnej z odzyskiem ciepła b) instalacja wentylacji nawiewno-wywiewnej bez odzysku ciepła oraz wentylacji nawiewnej

1,60

1,25

Wentylator wywiewny: a) instalacja klimatyzacji lub wentylacji nawiewno-wywiewnej z odzyskiem ciepła b) instalacja wentylacji nawiewno-wywiewnej bez odzysku ciepła, c) instalacja wywiewna

1,00

1,00

0,80

11.  Dopuszcza się zwiększenie mocy właściwej wentylatora w przypadku zastosowania wybranych elementów instalacji do wartości określonej w poniższej tabeli:

Dodatkowe elementy instalacji wentylacyjnej lub klimatyzacyjnej Dodatkowa moc właściwa wentylatora [kW/(m3/s)]
1 2
Dodatkowy stopień filtracji powietrza                               0,3
Dodatkowy stopień filtracji powietrza z filtrami klasy H10 i wyższej 0,6
Filtry do usuwania gazowych zanieczyszczeń powietrza 0,3
Wysoko skuteczne urządzenie do odzysku ciepła (sprawność temperaturowa większa niż 67%) 0,3

12. Temperatury zasilania i powrotu czynnika chłodzącego belek chłodzących i elementów chłodzących płaszczyznowych powinny być tak dobrane, aby nie występowała kondensacja pary wodnej na powierzchniach tych urządzeń.13. Pompy obiegowe w obiegach chłodzących i ogrzewczych instalacji klimatyzacji powinny być regulowane według obciążenia cieplnego.

§ 155. 1. W budynkach mieszkalnych, zamieszkania zbiorowego, oświaty, wychowania, opieki zdrowotnej i opieki społecznej, a także w pomieszczeniach biurowych przeznaczonych na pobyt ludzi, niewyposażonych w wentylację mechaniczną lub klimatyzację, okna, w celu okresowego przewietrzania, powinny mieć konstrukcję umożliwiającą otwieranie co najmniej 50% powierzchni wymaganej zgodnie z § 57 dla danego pomieszczenia.

2. Skrzydła okien, świetliki oraz nawietrzaki okienne, wykorzystywane do przewietrzania pomieszczeń przeznaczonych na pobyt ludzi, powinny być zaopatrzone w urządzenia pozwalające na łatwe ich otwieranie i regulowanie wielkości otwarcia z poziomu podłogi lub pomostu, także przez osoby niepełnosprawne, jeżeli nie przewiduje się korzystania z pomocy innych współużytkowników.

3. W przypadku zastosowania w pomieszczeniach innego rodzaju wentylacji niż wentylacja mechaniczna nawiewna lub nawiewno-wywiewna, dopływ powietrza zewnętrznego, w ilości niezbędnej dla potrzeb wentylacyjnych, należy zapewnić przez urządzenia nawiewne umieszczane w oknach, drzwiach balkonowych lub w innych częściach przegród zewnętrznych.

4. Urządzenia nawiewne, o których mowa w ust. 3, powinny być stosowane zgodnie z wymaganiami określonymi w Polskiej Normie dotyczącej wentylacji w budynkach mieszkalnych, zamieszkania zbiorowego i użyteczności publicznej.

Rozdział 7. Instalacja gazowa na paliwa gazowe

§ 156. 1. Zaopatrzenie budynków w gaz oraz instalacje gazowe powinny odpowiadać potrzebom użytkowym i warunkom wynikającym z własności fizykochemicznych gazu oraz warunkom technicznym przyłączenia do sieci gazowej, określonym przez dostawcę gazu.

2. Instalację gazową zasilaną z sieci gazowej stanowi układ przewodów za kurkiem głównym, prowadzonych na zewnątrz lub wewnątrz budynku, wraz z armaturą, kształtkami i innym wyposażeniem, a także urządzeniami do pomiaru zużycia gazu, urządzeniami gazowymi oraz przewodami spalinowymi lub powietrzno-spalinowymi, jeżeli są one elementem wyposażenia urządzeń gazowych.

3. Instalację gazową zasilaną gazem płynnym ze stałych zbiorników lub baterii butli, znajdujących się na działce budowlanej na zewnątrz budynku, stanowi układ przewodów za głównym zaworem odcinającym instalację zbiornikową, butle lub kolektor butli prowadzonych na zewnątrz lub wewnątrz budynku, wraz z armaturą, kształtkami i innym wyposażeniem, a także urządzenia do pomiaru zużycia gazu, urządzenia gazowe z wyposażeniem oraz przewody spalinowe lub powietrzno-spalinowe odprowadzające spaliny bezpośrednio poza budynek lub do przewodów w ścianach.

4. Instalację gazową zasilaną gazem płynnym z indywidualnej butli, znajdującej się wewnątrz budynku, stanowi butla gazowa, urządzenie redukcyjne przy butli, przewód z armaturą, kształtkami i innym wyposażeniem, a także urządzenie gazowe wraz z przewodami spalinowymi lub powietrzno-spalinowymi, jeżeli stanowią one element składowy urządzeń gazowych.

5. Instalację zbiornikową gazu płynnego stanowi zespół urządzeń składający się ze zbiornika albo grupy zbiorników z armaturą i osprzętem oraz z przyłącza gazowego z głównym zaworem odcinającym.

6. Wymagania dla instalacji gazowych, o których mowa w rozporządzeniu, nie dotyczą instalacji przeznaczonych dla celów rolniczych i produkcyjno-przemysłowych (technologicznych).

§ 157. 1. W przewodach gazowych, doprowadzających gaz do zewnętrznej ściany budynku mieszkalnego, zamieszkania zbiorowego, użyteczności publicznej i rekreacji indywidualnej, nie powinno być ciśnienia wyższego niż 500 kPa, a do ścian zewnętrznych pozostałych budynków wyższego niż 1600 kPa.

2. Instalacja gazowa w budynku powinna zapewniać doprowadzenie paliwa gazowego w ilości odpowiadającej potrzebom użytkowym oraz odpowiednią wartość ciśnienia przed urządzeniami gazowymi, zależną od rodzaju paliwa gazowego zastosowanego do zasilania budynku, określoną Polską Normą dotyczącą paliw gazowych, przy czym ciśnienie to nie powinno być wyższe niż 5 kPa.

3. Instalacja gazowa w budynku o wysokości większej niż 35 m ponad poziomem terenu może być doprowadzona tylko do pomieszczeń technicznych, w których są zainstalowane urządzenia gazowe, usytuowanych w piwnicy lub na najniższej kondygnacji nadziemnej, a także na najwyższej kondygnacji budynku lub nad tą kondygnacją, pod warunkiem zastosowania urządzeń stabilizujących ciśnienie gazu.

4. Zastosowanie instalacji gazowej w budynkach o wysokości ponad 25 m wymaga uzyskania pozytywnej opinii wydanej przez właściwego komendanta wojewódzkiego Państwowej Straży Pożarnej.

5. Instalacje gazowe zasilane gazem płynnym mogą być wykonywane tylko w budynkach niskich.

6. Zabrania się stosowania w jednym budynku gazu płynnego i gazu z sieci gazowej.

7. W budynku niskim, mającym w mieszkaniach instalację zasilaną gazem płynnym, dopuszcza się usytuowanie kotłowni gazowej zasilanej z sieci gazowej.

8. Instalacje gazowe zasilane gazem o gęstości większej od gęstości powietrza nie mogą być stosowane w pomieszczeniach, których poziom podłogi znajduje się poniżej otaczającego terenu oraz w których znajdują się studzienki lub kanały instalacyjne i rewizyjne poniżej podłogi.

§ 158. 1. Instalacje sygnalizujące niedopuszczalny poziom stężenia gazu mogą być stosowane w budynkach, w których jest ustanowiony stały nadzór, zapewniający podejmowanie działań zaradczych, a także w budynkach jednorodzinnych.

2. Czujki sygnalizujące niedopuszczalny poziom stężenia gazu w budynkach, o których mowa w ust. 1, powinny być instalowane w piwnicach i suterenach oraz w pomieszczeniach, w których istnieje możliwość nagromadzenia gazu przy stanach awaryjnych instalacji lub przyłącza gazowego.

3. Sygnały alarmowe stanu zagrożenia wybuchem w budynkach, z wyłączeniem budynków jednorodzinnych, powinny być kierowane do służb lub osób zobowiązanych do podjęcia skutecznej akcji zapobiegawczej.

4. Zabrania się instalowania urządzeń sygnalizacyjno-odcinających dopływ gazu do części mieszkalnej budynku wielorodzinnego. Nie dotyczy to indywidualnych urządzeń sygnalizacyjno-odcinających dopływ gazu do odrębnych mieszkań.

5. Urządzenia sygnalizacyjno-odcinające dopływ gazu należy stosować w tych pomieszczeniach, w których łączna nominalna moc cieplna zainstalowanych urządzeń gazowych jest większa niż 60 kW.

6. Zawór odcinający dopływ gazu do budynku, będący elementem składowym urządzenia sygnalizacyjno-odcinającego, powinien być instalowany poza budynkiem, między kurkiem głównym a wprowadzeniem przewodu do budynku.

7. Instalacja gazowa przyłączona do sieci gazowej wykonanej z przewodów metalowych powinna być zabezpieczona przed wpływem prądów błądzących przez zainstalowanie wstawki izolacyjnej na wprowadzeniu metalowej rury gazowej do budynku.

§ 159. 1. Instalacja gazowa budynku zasilanego z sieci gazowej powinna mieć zainstalowany na przyłączu kurek główny, umożliwiający odcięcie dopływu gazu.

2. Kurek główny powinien być zainstalowany na zewnątrz budynku w wentylowanej szafce co najmniej z materiału trudno zapalnego przy ścianie, we wnęce ściennej lub w odległości nieprzekraczającej 10 m od zasilanego budynku, w miejscu łatwo dostępnym i zabezpieczonym przed wpływami atmosferycznymi, uszkodzeniami mechanicznymi i dostępem osób niepowołanych.

3. W zabudowie jednorodzinnej, zagrodowej i rekreacji indywidualnej dopuszcza się instalowanie kurka głównego w odległości większej niż 10 m od zasilanego budynku, w wentylowanej szafce, usytuowanej w linii ogrodzenia od ulicy lub ogólnego ciągu pieszego z dostępem do niej od strony zewnętrznej działki budowlanej.

4. W budynkach o charakterze monumentalnym dopuszcza się instalowanie kurków głównych w miejscach łatwo dostępnych z zewnątrz, niebędących pomieszczeniami, np. w podcieniach, prześwitach, bramach, w odległości nie większej niż 2 m od lica zewnętrznego budynku.

5. Odległość kurka głównego, montowanego przy ścianie lub we wnęce ściany budynku, od poziomu terenu oraz najbliższej krawędzi okna, drzwi lub innego otworu w budynku powinna wynosić co najmniej 0,5 m.

6. W uzasadnionych przypadkach, wynikających z rozwiązania funkcjonalno-przestrzennego budynku, może być zainstalowany więcej niż jeden kurek główny. W takim przypadku instalacje zasilane z oddzielnych przyłączy nie mogą być ze sobą połączone.

7. W zabudowie śródmiejskiej dopuszcza się instalowanie kurka głównego przed budynkiem, poniżej poziomu terenu, pod warunkiem zachowania wymagań właściwych dla armatury zaporowej montowanej na gazociągach sieci gazowych.

8. Miejsce usytuowania kurka głównego powinno być jednoznacznie oznakowane. Na budynku mającym więcej niż jeden kurek główny należy umieścić informację o liczbie i miejscach ich zainstalowania.

§ 160. 1. W przypadku gdy z jednego przyłącza jest zasilany więcej niż jeden budynek, oprócz kurka głównego, należy zastosować odrębne zawory niebędące kurkami głównymi, odcinające dopływ gazu do każdego z tych budynków.

2. W zabudowie jednorodzinnej, zagrodowej i rekreacji indywidualnej, gdy kurek główny jest zainstalowany w linii ogrodzenia w odległości większej niż 10 m, należy na ścianie budynku dodatkowo zastosować zawór odcinający.

3. Zawory odcinające, o których mowa w ust. 1 i 2, powinny spełniać wymagania określone w § 158 ust. 6.

§ 161. 1. W przypadku instalacji gazowej, zasilanej z sieci gazowej o ciśnieniu do 500 kPa, z której korzysta więcej niż jeden odbiorca lub w której nominalne zużycie gazu jest większe niż 10 m3/h, w przeliczeniu na gaz ziemny wysokometanowy, przed urządzeniem redukcyjnym należy zainstalować zawór odcinający, a za tym urządzeniem – zawór odcinający będący kurkiem głównym.

2. W przypadku instalacji gazowej, zasilanej ze wspólnej sieci o ciśnieniu do 500 kPa, z której korzysta jeden odbiorca, a nominalne zużycie gazu jest mniejsze niż 10 m3/h, dopuszcza się, aby zawór odcinający zainstalowany przed urządzeniem redukcyjnym był traktowany jako kurek główny. Przepis ten stosuje się także, jeżeli urządzenie redukcyjne jest połączone w jeden zespół z gazomierzem.

§ 162. Urządzenia redukcyjne mogą być instalowane wyłącznie na zewnątrz budynku i powinny być zabezpieczone przed dostępem osób niepowołanych i uszkodzeniami mechanicznymi.

§ 163. 1. Przewody instalacji gazowej, prowadzone poniżej poziomu terenu, poza budynkiem w odległości większej niż 0,5 m od jego ściany zewnętrznej, powinny spełniać wymagania określone w przepisach odrębnych dotyczących sieci gazowych.1a. Przewody instalacji gazowej powinny być wykonane w sposób zapewniający spełnienie wymagań szczelności i trwałości określonych w Polskiej Normie dotyczącej przewodów gazowych dla budynków.

2. Przewody instalacji gazowej, począwszy od 0,5 m przed zewnętrzną ścianą budynku do kurków odcinających przed gazomierzami w budynkach mieszkalnych wielorodzinnych lub do odgałęzień lokali użytkowych w budynkach użyteczności publicznej, powinny być wykonane z rur stalowych bez szwu bądź z rur stalowych ze szwem przewodowych, zgodnych z wymaganiami przedmiotowych Polskich Norm, łączonych przez spawanie.

3. Przewody instalacji gazowej w budynkach mieszkalnych jednorodzinnych, zagrodowych i rekreacji indywidualnej, począwszy od 0,5 m przed zewnętrzną ścianą budynku do wyprowadzenia poza lico wewnętrzne tej ściany, powinny być wykonane z rur, o których mowa w ust. 2.

4. W budynkach mieszkalnych jednorodzinnych, budynkach w zabudowie zagrodowej i budynkach rekreacji indywidualnej przewody instalacji gazowej, a w pozostałych budynkach tylko przewody za gazomierzami lub odgałęzieniami prowadzącymi do odrębnych mieszkań lub lokali użytkowych, powinny być wykonane z rur, o których mowa w ust. 2, łączonych również z zastosowaniem połączeń gwintowanych lub z rur miedzianych łączonych przez lutowanie lutem twardym. Dopuszcza się stosowanie innych sposobów łączenia rur, jeżeli spełniają one wymagania szczelności i trwałości określone w Polskiej Normie dotyczącej przewodów gazowych dla budynków.

5. Po zewnętrznej stronie ścian budynku nie mogą być prowadzone przewody gazowe wykonane: 1) z rur stalowych, jeżeli służą do rozprowadzania paliw gazowych zawierających parę wodną lub inne składniki ulegające kondensacji w warunkach eksploatacyjnych, 2) z rur miedzianych.

6. Przewody instalacji gazowej dla gazu płynnego mogą być prowadzone powyżej poziomu terenu między zbiornikiem, butlą lub baterią butli a budynkiem, a także po zewnętrznej ścianie budynku, jeżeli długość tego przewodu nie jest większa niż 10 m, a składniki gazu nie podlegają kondensacji w warunkach eksploatacyjnych.

§ 164. 1. Przewodów instalacji gazowych nie należy prowadzić przez pomieszczenia mieszkalne oraz pomieszczenia, których sposób użytkowania może spowodować naruszenie stanu technicznego instalacji lub wpływać na parametry eksploatacyjne gazu.

2. Zabrania się prowadzenia przez pomieszczenia mieszkalne przewodów instalacji gazowej z zastosowaniem połączeń gwintowanych, a także z zastosowaniem innych sposobów łączenia rur, jeżeli mogą one stanowić zagrożenie dla bezpieczeństwa mieszkańców.

3. Przewody instalacji gazowej, w stosunku do przewodów innych instalacji stanowiących wyposażenie budynku (ogrzewczej wodociągowej, kanalizacyjnej, elektrycznej, piorunochronnej itp.), należy lokalizować w sposób zapewniający bezpieczeństwo ich użytkowania. Odległość między przewodami instalacji gazowej a innymi przewodami powinna umożliwiać wykonywanie prac konserwacyjnych.

4. Poziome odcinki instalacji gazowych powinny być usytuowane w odległości co najmniej 0,1 m powyżej innych przewodów instalacyjnych, natomiast jeżeli gęstość gazu jest większa od gęstości powietrza – poniżej przewodów elektrycznych i urządzeń iskrzących.

5. Przewody instalacji gazowej krzyżujące się z innymi przewodami instalacyjnymi powinny być od nich oddalone co najmniej o 0,02 m.

6. Dopuszcza się prowadzenie przewodów gazowych z rur stalowych bez szwu i rur stalowych ze szwem przewodowych, łączonych za pomocą spawania przez jedną kondygnację garażu, znajdującą się bezpośrednio pod kondygnacją nadziemną budynku, pod warunkiem zabezpieczenia tych przewodów przed uszkodzeniem mechanicznym.

§ 165. 1. Rozwiązania techniczne instalacji gazowej powinny umożliwiać samokompensację wydłużeń cieplnych oraz eliminować ewentualne odkształcenia instalacji, wywołane deformacją lub osiadaniem budynku.

2. Przewody instalacji gazowych w piwnicach i suterenach należy prowadzić na powierzchni ścian lub pod stropem, natomiast na pozostałych kondygnacjach nadziemnych dopuszcza się prowadzenie ich także w bruzdach osłoniętych nieuszczelnionymi ekranami lub wypełnionych – po uprzednim wykonaniu próby szczelności instalacji – łatwo usuwalną masą tynkarską, niepowodującą korozji przewodów. Wypełnianie bruzd, w których są prowadzone przewody z rur miedzianych, jest zabronione.

3. Przewody gazowe z rur stalowych, po wykonaniu próby szczelności, powinny być zabezpieczone przed korozją.

§ 166. 1. Urządzenia pomiarowe zużycia gazu, zwane dalej „gazomierzami”, spełniające wymagania określone w Polskiej Normie dotyczącej gazomierzy, powinny być zainstalowane oddzielnie dla każdego z odbiorców i zabezpieczone przed dostępem osób nieupoważnionych.

2. Lokalizacja gazomierzy powinna zapewniać łatwy dostęp do ich kontroli lub wymiany.

3. Przed każdym gazomierzem należy zainstalować zawór odcinający. Jeżeli gazomierz jest instalowany w jednej szafce z kurkiem głównym, uznaje się, że wymaganie to jest spełnione.

4. Gazomierze mogą być instalowane: 1) w szafkach z materiałów co najmniej trudno zapalnych, z otworami wentylacyjnymi: a) na klatkach schodowych lub korytarzach ogólnych, b) na zewnątrz budynku, razem z kurkiem głównym instalacji gazowej, z zachowaniem warunków określonych w § 159 i 160, 2) w szybach wentylowanych przeznaczonych dla pionów instalacyjnych, z drzwiczkami bez otworów wentylacyjnych, dostępnymi od strony pomieszczeń niemieszkalnych.

5. Dopuszcza się instalowanie gazomierzy, także bez szafek, w kuchniach stanowiących samodzielne pomieszczenie oraz w przedpokojach w istniejących budynkach mieszkalnych, podlegających przebudowie lub w których następuje remont instalacji gazowej.

6. Gazomierze mogą być ponadto instalowane w wydzielonych i zamykanych pomieszczeniach piwnicznych, jeżeli mają one okno oraz przewód wentylacji grawitacyjnej wyprowadzony ponad dach lub przez ścianę zewnętrzną na wysokość co najmniej 2,5 m powyżej terenu, w odległości nie mniejszej niż 0,5 m od bocznej krawędzi okien, drzwi i innych otworów.

§ 167. Gazomierzy nie można instalować:

1) w pomieszczeniach mieszkalnych, łazienkach lub innych, w których występuje zagrożenie korozyjne (wilgoć, opary związków chemicznych itp.),

2) we wspólnych wnękach z licznikami elektrycznymi,

3) w odległości mniejszej w rzucie poziomym niż 1 m od palnika gazowego lub innego paleniska,

4) w odległości mniejszej niż 3 m od urządzenia gazowego, mierząc w rozwinięciu długości przewodu.

§ 168. 1. Gazomierze należy instalować w przedziale wysokości od 0,3 m do 1,8 m od poziomu podłogi do spodu gazomierza lub co najmniej 0,5 m od poziomu terenu.

2. Gazomierze do pomiaru przepływu gazu o gęstości mniejszej od gęstości powietrza powinny być umieszczone powyżej licznika elektrycznego i innych urządzeń mogących iskrzyć, a do gazu o gęstości większej od gęstości powietrza – o co najmniej 0,3 m poniżej licznika i takich urządzeń.

3. Gazomierze instalowane bez szafek, na tym samym poziomie co liczniki elektryczne lub inne mogące iskrzyć urządzenia, powinny być od nich oddalone co najmniej o 1 m.

4. Dopuszcza się zmniejszenie odległości, o której jest mowa w ust. 3, jeżeli między tymi urządzeniami zostanie wykonana przegroda z materiału niepalnego o wysokości co najmniej 0,5 m powyżej i poniżej gazomierza oraz wysięgu większym o co najmniej 0,1 m od odległości lica gazomierza od ściany, na której jest zainstalowany.

§ 169.  Rozwiązania techniczne połączeń gazomierzy i urządzeń gazowych z instalacją powinny umożliwiać ich odłączenie bez konieczności demontażu części instalacji.

§ 170. 1. Urządzenia gazowe mogą być instalowane wyłącznie w pomieszczeniach spełniających warunki dotyczące ich wysokości, kubatury, wentylacji i odprowadzenia spalin, a także dopływu powietrza do spalania określone w rozporządzeniu, w Polskich Normach i przepisach odrębnych.

2. Urządzenia gazowe z otwartą komorą spalania, przez co rozumie się urządzenia typu A i B, nie mogą być instalowane w pomieszczeniach mieszkalnych, z zastrzeżeniem § 93 ust. 2, 4 i 5.

3. Urządzenia gazowe z zamkniętą komorą spalania, przez co rozumie się urządzenia typu C, mogą być instalowane w pomieszczeniach mieszkalnych, niezależnie od rodzaju występującej w nich wentylacji, pod warunkiem zastosowania koncentrycznych przewodów powietrzno-spalinowych, z zachowaniem wymagań § 175.

§ 171. Urządzenia gazowe, pozostające bez stałego dozoru w czasie ich użytkowania, takie jak kotły gazowe lub ogrzewacze pomieszczeń, powinny być wyposażone w samoczynnie działające zabezpieczenia przed skutkami spadku ciśnienia lub przerwą w dopływie gazu.

§ 172. 1. Maksymalne, łączne obciążenie cieplne przypadające na 1 m3 kubatury, służące do określania wymaganej kubatury pomieszczenia, w którym są zainstalowane urządzenia gazowe, pobierające powietrze do spalania z tego pomieszczenia, nie może przekraczać wartości określonych w poniższej tabeli:

Obciążenie cieplne na metr sześc. kubatury
Autor: Ministerstwo Infrastruktury i Rozwoju

2. W przypadku instalowania w jednym pomieszczeniu urządzeń gazowych bez odprowadzenia spalin i z odprowadzeniem spalin, łączne obciążenie cieplne pochodzące od tych urządzeń przypadające na 1 m3 kubatury pomieszczenia nie może przekraczać wielkości podanych w tabeli w ust. 1, kolumna 2.

3. Kubatura pomieszczeń, w których instaluje się urządzenia gazowe, nie powinna być mniejsza niż:

1) 8 m3 – w przypadku urządzeń pobierających powietrze do spalania z tych pomieszczeń,

2) 6,5 m3 – w przypadku urządzeń z zamkniętą komorą spalania.

4. Pomieszczenia, w których instaluje się urządzenia gazowe, powinny mieć wysokość co najmniej 2,2 m.

5. W budynkach jednorodzinnych, mieszkalnych w zabudowie zagrodowej i rekreacji indywidualnej, wzniesionych przed dniem wejścia w życie rozporządzenia, dopuszcza się instalowanie gazowych kotłów grzewczych w pomieszczeniach technicznych o wysokości co najmniej 1,9 m, z zachowaniem warunków określonych w ust. 1 i § 170 ust. 1 i 2.

§ 173. 1. Przy instalowaniu urządzeń gazowych należy spełnić następujące warunki:

1) urządzenia gazowe należy połączyć ze stalowymi lub miedzianymi przewodami instalacji gazowej na stałe lub z zastosowaniem elastycznych przewodów metalowych,

2) zawór odcinający dopływ gazu do urządzenia należy umieścić w pomieszczeniu, w którym jest zainstalowane urządzenie gazowe, w miejscu łatwo dostępnym, w odległości nie większej niż 1 m od króćca przyłączeniowego,

3) kuchnie i kuchenki gazowe należy instalować w odległości co najmniej 0,5 m od okien do boku urządzenia, licząc w rzucie poziomym,

4) ogrzewacze pomieszczeń, których temperatura osłon może przekroczyć 60°C, należy instalować w odległości co najmniej 0,3 m od ścian z materiałów łatwo zapalnych, otynkowanych oraz w odległości 0,6 m od elementów ścian z materiałów łatwo zapalnych, nieosłoniętych tynkiem,

5) grzejniki gazowe wody przepływowej należy instalować na ścianach z materiałów niepalnych bądź odizolować je od ściany z materiałów palnych płytą z materiału niepalnego.

2. Urządzenia gazowe, wymagające przemieszczania, takie jak palniki, kolby, lutownice, mogą być instalowane za pomocą przewodów elastycznych przeznaczonych do takich celów.

§ 174. 1. Grzewcze urządzenia gazowe, takie jak: kotły ogrzewcze, grzejniki wody przepływowej, niezależnie od ich obciążeń cieplnych, powinny być podłączone na stałe z indywidualnymi kanałami spalinowymi,  z uwzględnieniem instrukcji technicznej producenta urządzenia, o której mowa w przepisach dotyczących zasadniczych wymagań dla urządzeń spalających paliwa gazowe.

2. Przewody i kanały spalinowe odprowadzające spaliny od urządzeń gazowych na zasadzie ciągu naturalnego powinny posiadać przekroje wynikające z obliczeń oraz zapewniać podciśnienie ciągu w wysokości odpowiedniej dla typu urządzenia i jego mocy cieplnej.

3. Dopuszcza się stosowanie zbiorczych przewodów systemów powietrzno-spalinowych przystosowanych do pracy z urządzeniami z zamkniętą komorą spalania, wyposażonymi w zabezpieczenia przed zanikiem ciągu kominowego.

4. Dopuszcza się stosowanie indywidualnych przewodów powietrznych i spalinowych jako zestawu wyrobów służących do doprowadzenia powietrza do urządzenia gazowego i odprowadzenia spalin na zewnątrz.

5. Dopuszcza się w pomieszczeniu kotłowni przyłączenie kilku kotłów do wspólnego kanału spalinowego w przypadku: 1) kotłów pobierających powietrze do spalania z pomieszczenia, pod warunkiem zastosowania skrzyniowego przerywacza ciągu lub wyposażenia kotłów w czujniki zaniku ciągu kominowego wyłączających równocześnie wszystkie kotły, 2) wykonania dla kotłów z palnikami nadmuchowymi przewodu spalinowego o przekroju poprzecznym nie mniejszym niż 1,6 sumy przekrojów przewodów odprowadzających spaliny z poszczególnych kotłów, a także wyposażenie wylotu przewodu spalinowego w czujnik zaniku ciągu kominowego, wyłączającego równocześnie wszystkie kotły.

6. Przewody i kanały spalinowe, odprowadzające spaliny od grzewczych urządzeń gazowych, powinny być dostosowane do warunków pracy danego typu urządzenia.

7. Przewody i kanały spalinowe odprowadzające spaliny od urządzeń gazowych, z wyłączeniem kotłów, powinny spełniać następujące wymagania: 1) przekroje poprzeczne przewodu, a także kanału spalinowego powinny być stałe na całej długości, 2) długość pionowych przewodów spalinowych powinna być nie mniejsza niż 0,22 m, a przewodów poziomych ułożonych ze spadkiem co najmniej 5% w kierunku urządzenia – nie większa niż 2 m, 3) długość kanału spalinowego mierzona od osi wlotu przewodu spalinowego do krawędzi wylotu kanału nad dachem powinna być nie mniejsza niż 2 m, 4) wyloty kanałów spalinowych, jeżeli wynika to z warunków pracy urządzeń, powinny być zaopatrzone w wywietrzniki dobrane do ilości spalin, długości odcinków pionowych, położenia w określonej strefie wiatrowej i warunków lokalnych.

8. Dopuszcza się instalowanie przepustnic w przewodach odprowadzających spaliny z poszczególnych urządzeń, jeżeli ich działanie nie zakłóca przepływu spalin.

9. Urządzenia gazowe wyposażone w palniki nadmuchowe powinny być połączone przewodami z kanałami spalinowymi, których przekroje należy dobierać z uwzględnieniem nadciśnień występujących w komorach spalania tych urządzeń.

10. Nad urządzeniami gazowymi typu restauracyjnego z odprowadzeniem spalin do pomieszczenia należy umieszczać okapy odprowadzające te spaliny do kanałów spalinowych, przy czym dla urządzeń o mocy cieplnej większej niż 30 kW należy instalować czujniki, wyłączające urządzenie w przypadku zaniku ciągu kominowego.

§ 175. 1. Indywidualne koncentryczne przewody powietrzno-spalinowe lub oddzielne przewody powietrzne i spalinowe od urządzeń gazowych z zamkniętą komorą spalania mogą być wyprowadzone przez zewnętrzną ścianę budynku, jeżeli urządzenia te mają nominalną moc cieplną nie większą niż: 1) 21 kW – w wolno stojących budynkach jednorodzinnych, zagrodowych i rekreacji indywidualnej, 2) 5 kW – w pozostałych budynkach mieszkalnych.

2. Wyloty przewodów, o których mowa w ust. 1 pkt 2, powinny znajdować się wyżej niż 2,5 m ponad poziomem terenu. Dopuszcza się sytuowanie tych wylotów poniżej 2,5 m, lecz nie mniej niż 0,5 m ponad poziomem terenu, jeżeli w odległości do 8 m nie znajduje się plac zabaw dla dzieci lub inne miejsca rekreacyjne.

3. Odległość między wylotami przewodów, o których mowa w ust. 1, powinna być nie mniejsza niż 3 m, a odległość tych wylotów od najbliższej krawędzi okien otwieranych i ryzalitów przesłaniających nie mniejsza niż 0,5 m.

4. W budynkach produkcyjnych i magazynowych oraz halach sportowych i widowiskowych nie ogranicza się nominalnej mocy cieplnej urządzeń z zamkniętą komorą spalania, od których indywidualne koncentryczne przewody powietrzno-spalinowe lub oddzielne przewody powietrzne i spalinowe są wyprowadzone przez zewnętrzną ścianę budynku, jeżeli odległość tej ściany od granicy działki budowlanej wynosi co najmniej 8 m, a od ściany innego budynku z oknami nie mniej niż 12 m, a także jeżeli wyloty przewodów znajdują się wyżej niż 3 m ponad poziomem terenu.

§ 176. 1. Pomieszczenia przeznaczone do instalowania kotłów na paliwa gazowe powinny odpowiadać wymaganiom § 172 oraz innym przepisom rozporządzenia, a także odpowiadać wymaganiom określonym w Polskiej Normie dotyczącej kotłowni wbudowanych na paliwa gazowe o gęstości względnej mniejszej niż 1.

2. Kotły na paliwa gazowe o łącznej mocy cieplnej do 30 kW mogą być instalowane w pomieszczeniach nieprzeznaczonych na stały pobyt ludzi oraz w miejscach, o których mowa w ust. 3.

3. Kotły na paliwa gazowe o łącznej mocy cieplnej powyżej 30 kW do 60 kW należy instalować w pomieszczeniu technicznym lub w przewidzianym wyłącznie na kotłownię budynku wolno stojącym.

4. Kotły na paliwa gazowe o łącznej mocy cieplnej powyżej 60 kW do 2000 kW należy instalować w służącym wyłącznie do tego celu pomieszczeniu technicznym lub w budynku wolno stojącym przeznaczonym wyłącznie na kotłownię.

5. Kotły na paliwa gazowe o łącznej mocy cieplnej powyżej 2000 kW mogą być instalowane wyłącznie w budynku wolno stojącym przeznaczonym na kotłownię.

6. Kubatura pomieszczeń z kotłami na paliwa gazowe o łącznej mocy cieplnej do 60 kW oraz z kotłami o mocy cieplnej powyżej 60 kW pobierającymi powietrze z pomieszczeń powinna odpowiadać wymaganiom określonym w § 172.

7. Kubatura pomieszczeń z kotłami, o których mowa w ust. 4 i 5, z zamkniętą komorą spalania, powinna być określana indywidualnie, przy uwzględnieniu warunków technicznych i technologicznych, a także wymagań eksploatacyjnych.

8. W pomieszczeniu z zainstalowanymi kotłami, o których mowa w ust. 4 i 5, zabrania się instalowania urządzeń przeznaczonych do pomiaru zużycia gazu.

9. Do pomieszczeń technicznych z zainstalowanymi kotłami o łącznej mocy cieplnej powyżej 60 kW do 2000 kW, zlokalizowanych w budynku o innym przeznaczeniu niż kotłownia, należy doprowadzić odrębny przewód gazowy, z którego nie mogą być zasilane pozostałe urządzenia gazowe w tym budynku.

§ 177. Urządzenia gazowe instalowane w budynku mogą być zasilane gazem płynnym z indywidualnych butli o nominalnej zawartości gazu do 11 kg, pod warunkiem spełnienia następujących wymagań:

1) w jednym mieszkaniu, warsztacie lub lokalu użytkowym nie należy instalować więcej niż dwóch butli,

2) w pomieszczeniu, w którym instaluje się butlę, należy zachować temperaturę niższą niż 35°C,

3) butlę należy instalować wyłącznie w pozycji pionowej,

4) butlę należy zabezpieczyć przed uszkodzeniami mechanicznymi,

5) między butlą a urządzeniem promieniującym ciepło, z wyłączeniem zestawów urządzeń gazowych z butlami, należy zachować odległość co najmniej 1,5 m,

6) butli nie należy umieszczać w odległości mniejszej niż 1 m od urządzeń mogących powodować iskrzenie,

7) urządzenia gazowe należy łączyć z reduktorem ciśnienia gazu na butli za pomocą elastycznego przewodu o długości nieprzekraczającej 3 m i wytrzymałości na ciśnienie co najmniej 300 kPa, odpornego na składniki gazu płynnego, uszkodzenia mechaniczne oraz temperaturę do 60°C,

8) urządzenie gazowe o mocy cieplnej przekraczającej 10 kW należy łączyć z przewodem elastycznym, o którym mowa w pkt 7, rurą stalową o długości co najmniej 0,5 m.

§ 178.  Instalacje gazowe w budynku lub w zespole budynków mogą być zasilane gazem płynnym z butli gazowej o nominalnej zawartości gazu do 33 kg lub z baterii takich butli, pod warunkiem spełnienia następujących wymagań:

1) butle powinny być umieszczone na zewnątrz budynku, w miejscu oznakowanym, na utwardzonym podłożu, pod zadaszeniem chroniącym od wpływu czynników atmosferycznych,

2) liczba butli w baterii nie może przekraczać 10,

3) butle w baterii powinny być podłączone do kolektora wykonanego z rury stalowej bez szwu lub rury przewodowej łączonej przez spawanie,

4) odległość butli od najbliższych otworów okiennych lub drzwiowych w ścianie zewnętrznej budynku nie powinna być mniejsza niż 2 m,

5) butle nie mogą być sytuowane w zagłębieniach terenu.

§ 179. 1. Instalacje gazowe w budynku lub w zespole budynków mogą być zasilane z jednego zbiornika z gazem płynnym lub grupy takich zbiorników.

2. Liczba zbiorników naziemnych w grupie nie powinna przekraczać 6 sztuk, a ich łączna pojemność 100 m3. Odległość pomiędzy grupami zbiorników naziemnych powinna wynosić: 1) 7,5 m – w przypadku gdy łączna pojemność zbiorników w grupie nie przekracza 30 m3, 2) 15 m – w przypadku gdy łączna pojemność zbiorników w grupie przekracza 30 m3.

3. Zbiorniki gazu płynnego nie mogą być sytuowane w zagłębieniach terenu, w miejscach podmokłych oraz w odległości mniejszej niż 5 m od rowów, studzienek lub wpustów kanalizacyjnych.

4. Dopuszczalną odległość zbiorników z gazem płynnym od budynków mieszkalnych, budynków zamieszkania zbiorowego oraz budynków użyteczności publicznej, a także między zbiornikami, określa poniższa tabela:

Odległość zbiorników z gazem
Autor: Ministerstwo Infrastruktury i Rozwoju

5. Dopuszczalna odległość zbiorników na gaz płynny od budynków produkcyjnych i magazynowych powinna wynosić dla zbiorników o pojemności: 1) do 10 m3 – nie mniej niż odległość określona w tabeli w ust. 4 w kolumnach 2 i 3, 2) powyżej 10 m3 – nie mniej niż połowa odległości określonej w tabeli w ust. 4 w kolumnach 2 i 3.

6. Odległość zbiorników z gazem płynnym od granicy działki budowlanej z tymi zbiornikami powinna być nie mniejsza niż połowa odległości określonej w tabeli w ust.4 w kolumnach 2 i 3, przy zachowaniu wymaganej odległości od budynku danego rodzaju.

7. Odległości określone w tabeli w ust. 4 w kolumnie 2 mogą być zmniejszone do 50% w przypadku zastosowania wolno stojącej ściany oddzielenia przeciwpożarowego o klasie odporności ogniowej co najmniej R E I 120, usytuowanej pomiędzy zbiornikiem z gazem płynnym a budynkiem. Wymiary wolno stojącej ściany oraz jej odległość od zbiornika powinny być tak dobrane, aby osłonić zbiornik od tej części budynku, która znajduje się w odległości mniejszej niż określona w tabeli w ust. 4 w kolumnie 2 od dowolnego punktu zbiornika.

8. Dla zbiornika z gazem płynnym o pojemności do 10 m3 zmniejszenie jego odległości od budynku, o której mowa w ust. 7, może mieć miejsce również wówczas, gdy pionowy pas ściany tego budynku o szerokości co najmniej równej rzutowi równoległemu zbiornika, powiększonej po 2 m z obu jego stron, oraz o wysokości równej wysokości budynku będzie miał klasę odporności ogniowej co najmniej R E I 120 i w tym pasie ściany nie będą znajdowały się otwory okienne i drzwiowe.

9. Odległość zbiornika z gazem płynnym od rzutu poziomego skrajnego przewodu elektroenergetycznej linii napowietrznej, a także od szyny zelektryfikowanej linii kolejowej lub tramwajowej powinna wynosić co najmniej: 1) 3 m – przy napięciu linii elektroenergetycznej lub sieci trakcyjnej do 1 kV, 2) 15 m – przy napięciu linii elektroenergetycznej lub sieci trakcyjnej równym lub większym od 1 kV.

Rozdział 8. Instalacja elektryczna

§ 180.  Instalacja i urządzenia elektryczne, przy zachowaniu przepisów rozporządzenia, przepisów odrębnych dotyczących dostarczania energii, ochrony przeciwpożarowej, ochrony środowiska oraz bezpieczeństwa i higieny pracy, a także wymagań Polskich Norm odnoszących się do tych instalacji i urządzeń, powinny zapewniać:1 ) dostarczanie energii elektrycznej o odpowiednich parametrach technicznych do odbiorników, stosownie do potrzeb użytkowych, 2) ochronę przed porażeniem prądem elektrycznym, przepięciami łączeniowymi i atmosferycznymi, powstaniem pożaru, wybuchem i innymi szkodami, 3) ochronę przed emisją drgań i hałasu powyżej dopuszczalnego poziomu oraz przed szkodliwym oddziaływaniem pola elektromagnetycznego.

§ 180a.  W budynku użyteczności publicznej, o którym mowa w poniższej tabeli, wartość mocy jednostkowej oświetlenia nie może przekraczać określonych wielkości dopuszczalnych:

Moc oświetlenia w budynkach użyteczności publicznej
Autor: Ministerstwo Infrastruktury i Rozwoju

§ 181. 1. Budynek, w którym zanik napięcia w elektroenergetycznej sieci zasilającej może spowodować zagrożenie życia lub zdrowia ludzi, poważne zagrożenie środowiska, a także znaczne straty materialne, należy zasilać co najmniej z dwóch niezależnych, samoczynnie załączających się źródeł energii elektrycznej oraz wyposażać w samoczynnie załączające się oświetlenie awaryjne (zapasowe lub ewakuacyjne). W budynku wysokościowym jednym ze źródeł zasilania powinien być zespół prądotwórczy.

2. Awaryjne oświetlenie zapasowe należy stosować w pomieszczeniach, w których po zaniku oświetlenia podstawowego istnieje konieczność kontynuowania czynności w niezmieniony sposób lub ich bezpiecznego zakończenia, przy czym czas działania tego oświetlenia powinien być dostosowany do uwarunkowań wynikających z wykonywanych czynności oraz warunków występujących w pomieszczeniu.

3. Awaryjne oświetlenie ewakuacyjne należy stosować:

1) w pomieszczeniach: a) widowni kin, teatrów i filharmonii oraz innych sal widowiskowych, b) audytoriów, sal konferencyjnych, czytelni, lokali rozrywkowych oraz sal sportowych, przeznaczonych dla ponad 200 osób, c) wystawowych w muzeach, d) o powierzchni netto ponad 1000 m2 w garażach oświetlonych wyłącznie światłem sztucznym, e) o powierzchni netto ponad 2000 m2 w budynkach użyteczności publicznej, budynkach zamieszkania zbiorowego oraz w budynkach produkcyjnych i magazynowych,

2) na drogach ewakuacyjnych: a) z pomieszczeń wymienionych w pkt 1,b) oświetlonych wyłącznie światłem sztucznym, c) w szpitalach i innych budynkach przeznaczonych przede wszystkim do użytku osób o ograniczonej zdolności poruszania się, d) w wysokich i wysokościowych budynkach użyteczności publicznej i zamieszkania zbiorowego.

4. Awaryjne oświetlenie ewakuacyjne nie jest wymagane w pomieszczeniach, w których awaryjne oświetlenie zapasowe spełnia warunek określony w ust. 5 dla awaryjnego oświetlenia ewakuacyjnego.

5. Awaryjne oświetlenie ewakuacyjne powinno działać przez co najmniej 1 godzinę od zaniku oświetlenia podstawowego.

6. W pomieszczeniu, które jest użytkowane przy wyłączonym oświetleniu podstawowym, należy stosować oświetlenie dodatkowe, zasilane napięciem nieprzekraczającym napięcia dotykowego dopuszczalnego długotrwale, służące uwidocznieniu przeszkód wynikających z układu budynku, dróg komunikacji ogólnej lub sposobu jego użytkowania, a także podświetlane znaki wskazujące kierunki ewakuacji.

7. Oświetlenie awaryjne należy wykonywać zgodnie z Polskimi Normami dotyczącymi wymagań w tym zakresie.

§ 182. Pomieszczenie stacji transformatorowej może być sytuowane w budynkach o innym przeznaczeniu, jeżeli są spełnione warunki określone w § 96 oraz: 1) zostanie zachowana odległość pozioma i pionowa od pomieszczeń przeznaczonych na stały pobyt ludzi co najmniej 2,8 m, 2) ściany i stropy będą stanowiły oddzielenia przeciwpożarowe oraz będą miały zabezpieczenia przed przedostawaniem się cieczy i gazów.

§ 183. 1. W instalacjach elektrycznych należy stosować: 1) złącza instalacji elektrycznej budynku, umożliwiające odłączenie od sieci zasilającej i usytuowane w miejscu dostępnym dla dozoru i obsługi oraz zabezpieczone przed uszkodzeniami, wpływami atmosferycznymi, a także ingerencją osób niepowołanych, 2) oddzielny przewód ochronny i neutralny, w obwodach rozdzielczych i odbiorczych, 3) urządzenia ochronne różnicowoprądowe uzupełniające podstawową ochronę przeciwporażeniową i ochronę przed powstaniem pożaru, powodujące w warunkach uszkodzenia samoczynne wyłączenie zasilania, 4) wyłączniki nadprądowe w obwodach odbiorczych, 5) zasadę selektywności (wybiórczości) zabezpieczeń, 6) przeciwpożarowe wyłączniki prądu, 7) połączenia wyrównawcze główne i miejscowe, łączące przewody ochronne z częściami przewodzącymi innych instalacji i konstrukcji budynku, 8) zasadę prowadzenia tras przewodów elektrycznych w liniach prostych, równoległych do krawędzi ścian i stropów, 9) przewody elektryczne z żyłami wykonanymi wyłącznie z miedzi, jeżeli ich przekrój nie przekracza 10 mm2, 10) urządzenia ochrony przeciwprzepięciowej.

1a. Połączeniami wyrównawczymi, o których mowa w ust. 1 pkt 7, należy objąć: 1) instalację wodociągową wykonaną z przewodów metalowych, 2) metalowe elementy instalacji kanalizacyjnej, 3) instalację ogrzewczą wodną wykonaną z przewodów metalowych, 4) metalowe elementy instalacji gazowej, 5) metalowe elementy szybów i maszynowni dźwigów, 6) metalowe elementy przewodów i wkładów kominowych, 7) metalowe elementy przewodów i urządzeń do wentylacji i klimatyzacji, 8) metalowe elementy obudowy urządzeń instalacji telekomunikacyjnej.

2. Przeciwpożarowy wyłącznik prądu, odcinający dopływ prądu do wszystkich obwodów, z wyjątkiem obwodów zasilających instalacje i urządzenia, których funkcjonowanie jest niezbędne podczas pożaru, należy stosować w strefach pożarowych o kubaturze przekraczającej 1000 m3 lub zawierających strefy zagrożone wybuchem.

3. Przeciwpożarowy wyłącznik prądu powinien być umieszczony w pobliżu głównego wejścia do obiektu lub złącza i odpowiednio oznakowany.

4. Odcięcie dopływu prądu przeciwpożarowym wyłącznikiem nie może powodować samoczynnego załączenia drugiego źródła energii elektrycznej, w tym zespołu prądotwórczego, z wyjątkiem źródła zasilającego oświetlenie awaryjne, jeżeli występuje ono w budynku.

§ 184. 1. Jako uziomy instalacji elektrycznej należy wykorzystywać metalowe konstrukcje budynków, zbrojenia fundamentów oraz inne metalowe elementy umieszczone w niezbrojonych fundamentach stanowiące sztuczny uziom fundamentowy.

2. Dopuszcza się wykorzystywanie jako uziomy instalacji elektrycznej metalowych przewodów sieci wodociągowej, pod warunkiem zachowania wymagań Polskiej Normy dotyczącej uziemień i przewodów ochronnych oraz uzyskania zgody jednostki eksploatującej tę sieć.

3. Instalacja piorunochronna, o której mowa w § 53 ust. 2, powinna być wykonana zgodnie z wymaganiami Polskich Norm dotyczących ochrony odgromowej obiektów budowlanych.

§ 185. 1. Instalacja odbiorcza w budynku i w samodzielnym lokalu powinna być wyposażona w urządzenia do pomiaru zużycia energii elektrycznej, usytuowane w miejscu łatwo dostępnym i zabezpieczone przed uszkodzeniami i ingerencją osób niepowołanych.

2. W budynku wielorodzinnym liczniki pomiaru zużycia energii elektrycznej należy umieszczać poza lokalami mieszkalnymi, w zamykanych szafkach.

§ 186. 1. Prowadzenie instalacji i rozmieszczenie urządzeń elektrycznych w budynku powinno zapewniać bezkolizyjność z innymi instalacjami w zakresie odległości i ich wzajemnego usytuowania oraz uwzględniać warunki określone w § 164.

2. Główne ciągi instalacji elektrycznej w budynku mieszkalnym wielorodzinnym, budynku zamieszkania zbiorowego i budynku użyteczności publicznej należy prowadzić poza mieszkaniami i pomieszczeniami przeznaczonymi na pobyt ludzi, w wydzielonych kanałach lub szybach instalacyjnych, zgodnie z Polską Normą dotyczącą wymagań w tym zakresie.

§ 187. 1. Przewody i kable elektryczne należy prowadzić w sposób umożliwiający ich wymianę bez potrzeby naruszania konstrukcji budynku.

2. Dopuszcza się prowadzenie przewodów elektrycznych wtynkowych, pod warunkiem pokrycia ich warstwą tynku o grubości co najmniej 5 mm.

3. Przewody i kable elektryczne oraz światłowodowe wraz z ich zamocowaniami, zwane dalej „zespołami kablowymi”, stosowane w systemach zasilania i sterowania urządzeniami służącymi ochronie przeciwpożarowej, powinny zapewniać ciągłość dostawy energii elektrycznej lub przekazu sygnału przez czas wymagany do uruchomienia i działania urządzenia, z zastrzeżeniem ust. 7. Ocena zespołów kablowych w zakresie ciągłości dostawy energii elektrycznej lub przekazu sygnału, z uwzględnieniem rodzaju podłoża i przewidywanego sposobu mocowania do niego, powinna być wykonana zgodnie z warunkami określonymi w Polskiej Normie dotyczącej badania odporności ogniowej.

4. Zespoły kablowe umieszczone w pomieszczeniach chronionych stałymi wodnymi urządzeniami gaśniczymi powinny być odporne na oddziaływanie wody. Jeżeli przewody i kable ułożone są w ognioochronnych kanałach kablowych, to wówczas wymaganie odporności na działanie wody uznaje się za spełnione.

5. Przewody i kable elektryczne w obwodach urządzeń alarmu pożaru, oświetlenia awaryjnego i łączności powinny mieć klasę PH odpowiednią do czasu wymaganego do działania tych urządzeń, zgodnie z wymaganiami Polskiej Normy dotyczącej metody badań palności cienkich przewodów i kabli bez ochrony specjalnej stosowanych w obwodach zabezpieczających.

6. Zespoły kablowe powinny być tak zaprojektowane i wykonane, aby w wymaganym czasie, o którym mowa w ust. 3 i 5, nie nastąpiła przerwa w dostawie energii elektrycznej lub przekazie sygnału spowodowana oddziaływaniami elementów budynku lub wyposażenia.

7. Czas zapewnienia ciągłości dostawy energii elektrycznej lub sygnału do urządzeń, o których mowa w ust. 3, może być ograniczony do 30 minut, o ile zespoły kablowe znajdują się w obrębie przestrzeni chronionych stałymi samoczynnymi urządzeniami gaśniczymi wodnymi.

§ 188. 1. Obwody odbiorcze instalacji elektrycznej w budynku wielorodzinnym należy prowadzić w obrębie każdego mieszkania lub lokalu użytkowego.

2. W instalacji elektrycznej w mieszkaniu należy stosować wyodrębnione obwody: oświetlenia, gniazd wtyczkowych ogólnego przeznaczenia, gniazd wtyczkowych w łazience, gniazd wtyczkowych do urządzeń odbiorczych w kuchni oraz obwody do odbiorników wymagających indywidualnego zabezpieczenia.

§ 189. 1. Pomieszczenia w mieszkaniu należy wyposażać w wypusty oświetleniowe oraz w niezbędną liczbę odpowiednio rozmieszczonych gniazd wtyczkowych.

2. Instalacja oświetleniowa w pokojach powinna umożliwiać załączanie źródeł światła za pomocą łączników wieloobwodowych.

§ 190.  W budynku wielorodzinnym oświetlenie i odbiorniki w pomieszczeniach komunikacji ogólnej oraz technicznych i gospodarczych powinny być zasilane z tablic administracyjnych.

§ 191.  (uchylony)

§ 192.  (uchylony)

Rozdział 8a. Instalacja telekomunikacyjna

§ 192a. Mieszkania w budynku mieszkalnym wielorodzinnym należy wyposażyć w instalację wejściowej sygnalizacji dzwonkowej oraz w odpowiednią sygnalizację alarmowo-przyzywową dostosowaną do potrzeb osób niepełnosprawnych.

§ 192b.  Instalacją telekomunikacyjną, o której mowa w § 56, zwaną dalej „instalacją telekomunikacyjną”, jest zainstalowany i połączony pod względem technicznym i funkcjonalnym układ jej elementów wykonany zgodnie z Polską Normą dotyczącą planowania i wykonywania instalacji wewnątrz budynków.

§ 192c.  Instalację telekomunikacyjną budynku zamieszkania zbiorowego i budynku użyteczności publicznej, z zastrzeżeniem § 192d, stanowi w szczególności: 1) kanalizacja telekomunikacyjna budynku, rozumiana jako ciąg elementów osłonowych umożliwiających wprowadzenie kabli do budynku oraz ich rozprowadzenie w budynku, w tym między innymi przepustów kablowych, rur instalacyjnych, szybów instalacyjnych, koryt, duktów i kanałów instalacyjnych, 2) elementy infrastruktury telekomunikacyjnej, w tym kable i przewody wraz z osprzętem instalacyjnym i urządzeniami telekomunikacyjnymi, począwszy od przełącznicy zlokalizowanej w punkcie połączenia z publiczną siecią telekomunikacyjną lub od urządzenia systemu radiowego do wyjścia gniazda abonenckiego.

§ 192d.  Instalację telekomunikacyjną budynku użyteczności publicznej przeznaczonego na potrzeby publicznej oświaty, szkolnictwa wyższego, nauki i wychowania, stanowi w szczególności: 1) kanalizacja telekomunikacyjna budynku, rozumiana jako ciąg elementów osłonowych umożliwiających wprowadzenie kabli do budynku oraz ich rozprowadzenie w budynku, w tym między innymi przepustów kablowych, rur instalacyjnych, szybów instalacyjnych, koryt, duktów i kanałów instalacyjnych, 2) światłowodowa infrastruktura telekomunikacyjna budynku, w tym kable światłowodowe, wraz z osprzętem instalacyjnym i urządzeniami telekomunikacyjnymi, począwszy od przełącznicy światłowodowej zlokalizowanej w punkcie połączenia z publiczną siecią telekomunikacyjną do wyjścia gniazda światłowodowego zlokalizowanego w każdym lokalu użytkowym.

Zobacz porównanie instalacji w technologii IP vs analogowa

§ 192e.  Instalację telekomunikacyjną budynku mieszkalnego wielorodzinnego stanowią w szczególności: 1) kanalizacja telekomunikacyjna budynku, rozumiana jako ciąg elementów osłonowych umożliwiających wprowadzenie kabli do budynku oraz ich rozprowadzenie w budynku, w tym między innymi przepustów kablowych, rur instalacyjnych, szybów instalacyjnych, koryt, duktów i kanałów instalacyjnych, 2) telekomunikacyjne skrzynki mieszkaniowe, zlokalizowane w pobliżu drzwi wejściowych do mieszkania, służące w szczególności umieszczeniu doprowadzonych do nich zakończeń kabli, umieszczeniu urządzeń aktywnych lub pasywnych oraz, w razie potrzeby, z doprowadzeniem zasilania elektrycznego, a także umożliwiające dystrybucję sygnału w mieszkaniu, 3) światłowodowa infrastruktura telekomunikacyjna budynku, w tym kable światłowodowe, wraz z osprzętem instalacyjnym i urządzeniami telekomunikacyjnymi, począwszy od przełącznicy światłowodowej zlokalizowanej w punkcie połączenia z publiczną siecią telekomunikacyjną do zakończeń kabli w każdej telekomunikacyjnej skrzynce mieszkaniowej, 4) antenowa instalacja zbiorowa służąca do odbioru cyfrowych programów telewizyjnych i radiofonicznych rozpowszechnianych w sposób rozsiewczy naziemny, 5) antenowa instalacja zbiorowa służąca do odbioru cyfrowych programów telewizyjnych i radiofonicznych rozpowszechnianych w sposób rozsiewczy satelitarny, 6) okablowanie wykonane z parowych kabli symetrycznych wraz z osprzętem instalacyjnym i urządzeniami telekomunikacyjnymi, 7) okablowanie wykonane z kabli współosiowych wraz z osprzętem instalacyjnym i urządzeniami telekomunikacyjnymi od przełącznicy kablowej zlokalizowanej w punkcie połączenia z publiczną siecią telekomunikacyjną do zakończeń kabli w telekomunikacyjnej skrzynce mieszkaniowej, 8) maszt usytuowany na dachu budynku, wraz z odpowiednim przepustem kablowym do budynku, lub w uzasadnionych przypadkach usytuowany poza budynkiem, przystosowany do umieszczenia anten przedsiębiorców telekomunikacyjnych świadczących usługi telekomunikacyjne drogą radiową oraz umieszczenia odpowiednich elementów instalacji, o których mowa w pkt 4 i 5.

§ 192f.  1. Punkt połączenia instalacji telekomunikacyjnej z publiczną siecią telekomunikacyjną (punkt styku) powinien: 1) być usytuowany w odrębnym pomieszczeniu technicznym, zgodnym z warunkami technicznymi określonymi w § 96-98, na pierwszej kondygnacji podziemnej lub pierwszej kondygnacji nadziemnej budynku, a w przypadku braku możliwości zapewnienia takiego pomieszczenia – w szafce telekomunikacyjnej wyposażonej w odpowiednią instalację i urządzenia elektryczne, 2) zapewniać przełącznice wyposażone w funkcjonalne pola krosowe, zapewniające pełne możliwości wielokrotnego podłączania i odłączania pomiędzy zewnętrzną siecią telekomunikacyjną i instalacjami wewnętrznymi, 3) być odpowiednio zabezpieczony przed wpływem niekorzystnych czynników zewnętrznych oraz dostępem osób nieupoważnionych, 4) być łatwo dostępny dla obsługi technicznej, 5) być oznakowany w sposób jednoznacznie określający przedsiębiorców telekomunikacyjnych korzystających z tego punktu, 6) umożliwiać montaż szafek telekomunikacyjnych, urządzeń i osprzętu instalacyjnego, 7) zapewniać możliwość przyłączenia przedsiębiorców telekomunikacyjnych do instalacji telekomunikacyjnej budynku, na zasadzie równego dostępu.

2. Prowadzenie instalacji telekomunikacyjnej i rozmieszczenie urządzeń telekomunikacyjnych w budynku powinno zapewniać bezkolizyjność z innymi instalacjami w zakresie ich wzajemnego usytuowania i niekorzystnego oddziaływania oraz zapewniać bezpieczeństwo osób korzystających z części wspólnych budynku.

3. W instalacji telekomunikacyjnej należy zastosować urządzenia ochrony przed przepięciami, a gdy instalacja może być narażona na przetężenie – również w urządzenia ochrony przed przetężeniami, natomiast elementy instalacji wyprowadzone ponad dach należy umieścić w strefie chronionej przez instalację piorunochronną, o której mowa w § 184 ust. 3, lub bezpośrednio uziemić w przypadku braku instalacji piorunochronnej. Instalacje antenowe wychodzące ponad dach oraz dłuższe ciągi instalacji antenowych w budynkach (przekraczające 10 m) powinny być chronione ochronnikami zabezpieczającymi od przepięć od wyładowań bezpośrednich i pośrednich.

4. Instalacja telekomunikacyjna powinna: 1) umożliwiać świadczenie usług telekomunikacyjnych, w tym usług transmisji danych poprzez szerokopasmowy dostęp do Internetu oraz usług rozprowadzania programów telewizyjnych i radiofonicznych, w tym programów telewizji cyfrowej wysokiej rozdzielczości, przez różnych dostawców tych usług, 2) zapewniać kompatybilność i możliwość podłączenia tej instalacji do publicznych sieci telekomunikacyjnych, przy zachowaniu zasady neutralności technologicznej, 3) być wykonana w sposób gwarantujący możliwość wymiany lub instalowania odpowiedniej ilości jej elementów, o których mowa w § 192c, § 192d i § 192e, a także instalację dodatkowej infrastruktur y telekomunikacyjnej, w tym anten i kabli, wraz z osprzętem instalacyjnym i urządzeniami telekomunikacyjnymi, bez naruszania konstrukcji budynku, 4) umożliwiać przyłączenie i zapewnienie poprawnej transmisji sygnału urządzenia telekomunikacyjnego systemu radiowego umożliwiającego świadczenie usług telekomunikacyjnych.

5. W instalacji telekomunikacyjnej, o której mowa w § 192d pkt 2 oraz § 192e pkt 3:

1) od przełącznicy światłowodowej zlokalizowanej w punkcie połączenia z publiczną siecią telekomunikacyjną odpowiednio do wyjścia z gniazda lub zakończeń kabli, powinny być doprowadzone i zakończone co najmniej dwa jednomodowe włókna światłowodowe o następujących parametrach:

a) tłumienność dla długości fali w paśmie 1310 nm-1625 nm nie większa niż 0,4 dB/km,

b) tłumienność dla długości fali 1550 nm nie większa niż 0,25 dB/km,

c) tłumienność w paśmie 1383 ± 3 nm nie większa niż 0,4 dB/km,

d) długość fali zerowej dyspersji chromatycznej λo nie mniejsza niż 1300 nm i nie większa niż 1324 nm,

e) współczynnik dyspersji chromatycznej D nie większy niż 0,092 ps/nm2·km,

f) nominalna średnica pola modu (dla λ = 1310 nm) od 8,6 do 9,5 μm przy tolerancji średnicy pola modu ± 0,6 μm,

g) długość fali odcięcia dla włókna w kablu nie większa niż 1260 nm,

h) tłumienność 100 zwojów o średnicy 60 mm dla długości fali 1625 nm nie większa niż 0,1 dB,

2) należy wykorzystywać złącza światłowodowe jednomodowe typu SC/APC,

3) tłumienie toru optycznego od punktu połączenia z publiczną siecią telekomunikacyjną do wyjścia z gniazda lub zakończeń kabli nie powinno przekraczać wartości 1,2 dB przy długości fali 1310 nm i 1550 nm.

6. W instalacji telekomunikacyjnej, o której mowa w § 192e pkt 4, należy stosować:

1) kable współosiowe kategorii RG-6 lub wyższej, wykonane w klasie A , zawierające podwójny ekran – folię aluminiową i oplot o gęstości co najmniej 77% oraz miedzianą żyłę wewnętrzną o średnicy nie mniejszej niż jeden milimetr, przy czym tłumienie każdego z torów utworzonych z kabli współosiowych nie powinno przekraczać wartości 12 dB przy częstotliwości 860 MHz, albo

2) kable światłowodowe spełniające wymogi określone w ust. 5, przy czym dopuszcza się wykorzystanie pojedynczego włókna światłowodowego ,

3) zestaw antenowy zapewniający: a) pasmo przenoszenia od 87,5 do 108 MHz, od 174 do 230 MHz oraz od 470 do 862 MHz przy odpowiednio równomiernych charakterystykach częstotliwościowych, b) zysk kierunkowy nie mniejszy niż 14 dBi dla zakresów od 174 do 230 MHz oraz od 470 do 862 MHz,c) impedancję wyjściową 75 Ω,

4) wzmacniacze, przełączniki wielozakresowe (multiswitche) oraz pozostały osprzęt aktywny i pasywny służący do odbioru programów telewizyjnych i radiofonicznych rozpowszechnianych w sposób rozsiewczy naziemny.

7. W instalacji telekomunikacyjnej, o której mowa w § 192e pkt 5, należy stosować:

1) okablowanie zgodnie z wymogami określonymi w ust. 6 pkt 1 i 2,

2) anteny paraboliczne lub offsetowe o średnicy nie mniejszej niż 1,20 m zapewniające: a) pasmo przenoszenia od 10,7 do 12,75 GHz przy odpowiednio równomiernej charakterystyce częstotliwościowej, b) impedancję wyjściową 75 Ω lub umożliwienie montażu konwerterów z wyjściem światłowodowym, c) możliwość odbioru sygnału z co najmniej dwóch satelitów, d) możliwość odbioru sygnału o dwóch ortogonalnych polaryzacjach – przy czym możliwe jest zastosowanie pojedynczej anteny dwuogniskowej, 3) wzmacniacze, przełączniki wielozakresowe (multiswitche) oraz pozostały osprzęt aktywny i pasywny służący do odbioru programów telewizyjnych i radiofonicznych rozpowszechnianych w sposób rozsiewczy satelitarny.

8. Okablowanie w instalacjach, o których mowa w ust. 6 i 7, powinno być doprowadzone od anten do telekomunikacyjnych skrzynek mieszkaniowych.

9. Wszystkie urządzenia aktywne i pasywne w instalacji telewizyjnej powinny być uziemione i spełniać wymóg ekranowania w klasie A.

10. W instalacji telekomunikacyjnej, o której mowa w § 192e pkt 6, do każdej telekomunikacyjnej skrzynki mieszkaniowej powinny być doprowadzone co najmniej dwa parowe kable symetryczne UTP kategorii 5 lub wyższej oraz powinny być zakończone na odpowiednim osprzęcie połączeniowym tak, aby zapewnić dla łącza lub kanału minimum charakterystykę klasy D, przy czym jedno z tych łączy powinno być przeznaczone na potrzeby instalacji, o których mowa w § 192a, lub podobnych, natomiast drugie łącze doprowadzone z punktu połączenia z publiczną siecią telekomunikacyjną powinno być przeznaczone w szczególności na potrzeby świadczenia usług telekomunikacyjnych, w tym usług szerokopasmowego dostępu do Internetu.

11. W instalacji telekomunikacyjnej, o której mowa w § 192e pkt 7, należy stosować kable współosiowe zgodnie z wymaganiami określonymi w ust. 6 pkt 1.

12. Główne ciągi instalacji telekomunikacyjnej powinny być prowadzone poza mieszkaniami i lokalami użytkowymi oraz innymi pomieszczeniami, których sposób użytkowania może spowodować przerwy lub zakłócenia przekazywanego sygnału.

13. W dostępnych dla ludzi miejscach, w których znajdują się zakończenia włókien światłowodowych, powinno być umieszczone, w widocznym miejscu, odpowiednie oznakowanie ostrzegające przed niewidzialnym promieniowaniem optycznym.

Rozdział 9. Urządzenia dźwigowe

§ 193. 1. W budynkach, o których mowa w § 54 ust. 1 i 2, liczbę i parametr y techniczno-użytkowe dźwigów należy ustalać z uwzględnieniem przeznaczenia budynku, jego wysokości oraz liczby i rodzaju użytkowników.

2. Co najmniej jeden z dźwigów służących komunikacji ogólnej w budynku z pomieszczeniami przeznaczonymi na pobyt ludzi, a także w każdej wydzielonej w pionie, odrębnej części (segmencie) takiego budynku, powinien być przystosowany do przewozu mebli, chorych na noszach i osób niepełnosprawnych.

2a. Kabina dźwigu osobowego dostępna dla osób niepełnosprawnych powinna mieć szerokość co najmniej 1,1 m i długość 1,4 m, poręcze na wysokości 0,9 m oraz tablicę przyzywową na wysokości od 0,8 m do 1,2 m w odległości nie mniejszej niż 0,5 m od naroża kabiny z dodatkowym oznakowaniem dla osób niewidomych i informacją głosową.

3. W zabudowie śródmiejskiej w średniowysokim budynku mieszkalnym wielorodzinnym, mającym nie więcej niż 3 mieszkania dostępne z klatki schodowej na kondygnacji, dopuszcza się instalowanie dźwigu niespełniającego wymagań określonych w ust. 2, poza przystosowaniem go do potrzeb osób niepełnosprawnych.

4. Dźwigi przeznaczone dla ekip ratowniczych powinny spełniać wymagania określone w § 253 oraz w przepisach odrębnych dotyczących ochrony przeciwpożarowej.

§ 194. 1. Dostęp do dźwigu powinien być zapewniony z każdej kondygnacji użytkowej. Nie dotyczy to kondygnacji nadbudowanej lub powstałej w wyniku adaptacji strychu na cele mieszkalne lub inne cele użytkowe.

2. Różnica poziomów podłogi kabiny dźwigu, zatrzymującego się na kondygnacji użytkowej, i posadzki tej kondygnacji przy wyjściu z dźwigu nie powinna być większa niż 0,02 m.

§ 195.  Odległość pomiędzy zamkniętymi drzwiami przystankowymi dźwigu a przeciwległą ścianą lub inną przegrodą powinna wynosić co najmniej: 1) dla dźwigów osobowych – 1,6 m, 2) dla dźwigów towarowych małych – 1,8 m, 3) dla dźwigów szpitalnych i towarowych – 3 m.

§ 196.  1. Szyby dźwigów z napędem elektrycznym w budynku mieszkalnym wielorodzinnym i zamieszkania zbiorowego powinny być oddylatowane od ścian i stropów budynku.

2. W budynkach, o których mowa w ust. 1, dopuszcza się instalowanie dźwigów z napędem elektrycznym bez wykonywania dylatacji szybów dźwigowych, pod warunkiem ich oddzielenia od pomieszczeń mieszkalnych pomieszczeniami nieprzeznaczonymi na stały pobyt ludzi oraz zastosowania w nieoddylatowanym szybie dźwigowym zabezpieczeń przed przenoszeniem drgań z prowadnic jezdnych na konstrukcję budynku, tak aby poziomy hałasu i drgań przenikających do pomieszczeń mieszkalnych nie przekraczały wartości określonych w Polskich Normach dotyczących dopuszczalnych wartości poziomu dźwięku w pomieszczeniach oraz oceny wpływu drgań na ludzi w budynkach.

3. Wymaganie, o którym mowa w ust. 1, nie dotyczy dźwigów z napędem hydraulicznym, dźwigów towarowych małych, dźwigów z maszynownią dolną lub boczną oraz dźwigów z wciągarkami bezreduktorowymi, z zastrzeżeniem § 96 ust. 1, w szczególności zastosowania w nieoddylatowanym szybie dźwigowym zabezpieczeń przed przenoszeniem drgań z prowadnic jezdnych na konstrukcję budynku, tak aby poziomy hałasu i drgań przenikających do pomieszczeń mieszkalnych nie przekraczały wartości określonych w Polskich Normach, o których mowa w ust. 2.

§ 197. 1. Zespoły napędowe dźwigu powinny być zamocowane w sposób uniemożliwiający przenoszenie się drgań na konstrukcję budynku.

2. Sytuowanie maszynowni dźwigów obok pokojów mieszkalnych jest zabronione. Nie dotyczy to kondygnacji nadbudowanej lub powstałej w wyniku adaptacji strychu na cele mieszkalne, z zachowaniem warunków określonych w § 96.

3. Maszynownia dźwigów powinna być wyposażona w urządzenia umożliwiające podnoszenie elementów instalacji dźwigowych.

§ 198. 1. Szyby i maszynownie dźwigów mogą być umieszczane poza obrębem budynków, pod warunkiem zapewnienia w nich minimalnej temperatury +5°C.

2. Szyby dźwigu powinny być wykonane z materiałów niepylących lub być zabezpieczone powłoką niepylącą.

3. (uchylony)

§ 199.  Prowadzenie bezpośrednio pod szybami dźwigowymi dróg komunikacyjnych oraz sytuowanie pomieszczeń przeznaczonych na pobyt ludzi jest zabronione. Nie dotyczy to przypadków, gdy strop pod szybem dźwigu wytrzymuje obciążenie zmienne co najmniej 5000 N/m2, a pod trasą jazdy przeciwwagi znajduje się filar oparty na stałym podłożu lub gdy przeciwwaga wyposażona jest w chwytacze.

§ 200.  W szpitalach i budynkach opieki społecznej każdy dźwig powinien być umieszczony w odrębnym szybie. W innych budynkach w jednym szybie można umieszczać nie więcej niż 3 dźwigi.

§ 201.  W szybach dźwigowych można umieszczać wyłącznie urządzenia i przewody związane z pracą i konserwacją dźwigu.

§ 202.  Szczegółowe wymagania, jakim powinny odpowiadać dźwigi, inne urządzenia podnoszące, schody ruchome oraz pochylnie ruchome, określają przepisy odrębne.

Warunki techniczne w pytaniach na egzamin na uprawnienia budowlane

Osoba, która pełni lub chce pełnić samodzielne funkcje techniczne w budownictwie powinna bezbłędnie znać warunki techniczne jakim powinny odpowiadać budynki i ich usytuowanie. Sprawdź czy poradzisz sobie z testem na egzaminy na uprawnienia budowlane.

Sprawdź też swoją wiedzę:

Test. Egzaminy na uprawnienia budowlane 2018 - warunki techniczne

Pytanie 1 z 10
Wprowadzenie przewodów wentylujących piony kanalizacyjne do kanałów wentylacyjnych pomieszczeń jest:
Czy artykuł był przydatny?
Przykro nam, że artykuł nie spełnił twoich oczekiwań.
Nasi Partnerzy polecają
Czytaj więcej
