Stropy Teriva - zalety i wady stropów, konstrukcja

2018-03-02 15:20 Na podstawie materiałów firmy Matbud
Stropy TERIVA

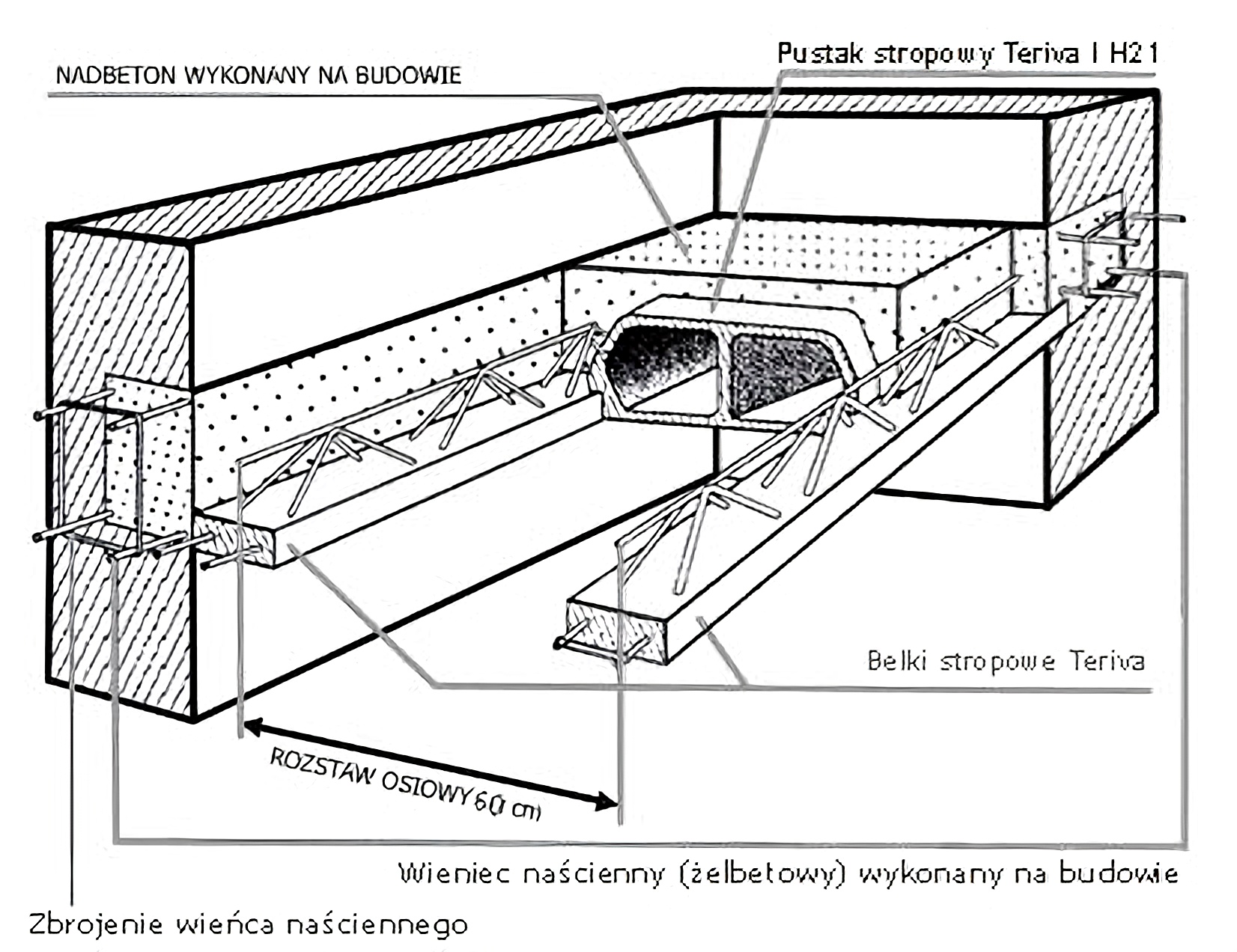

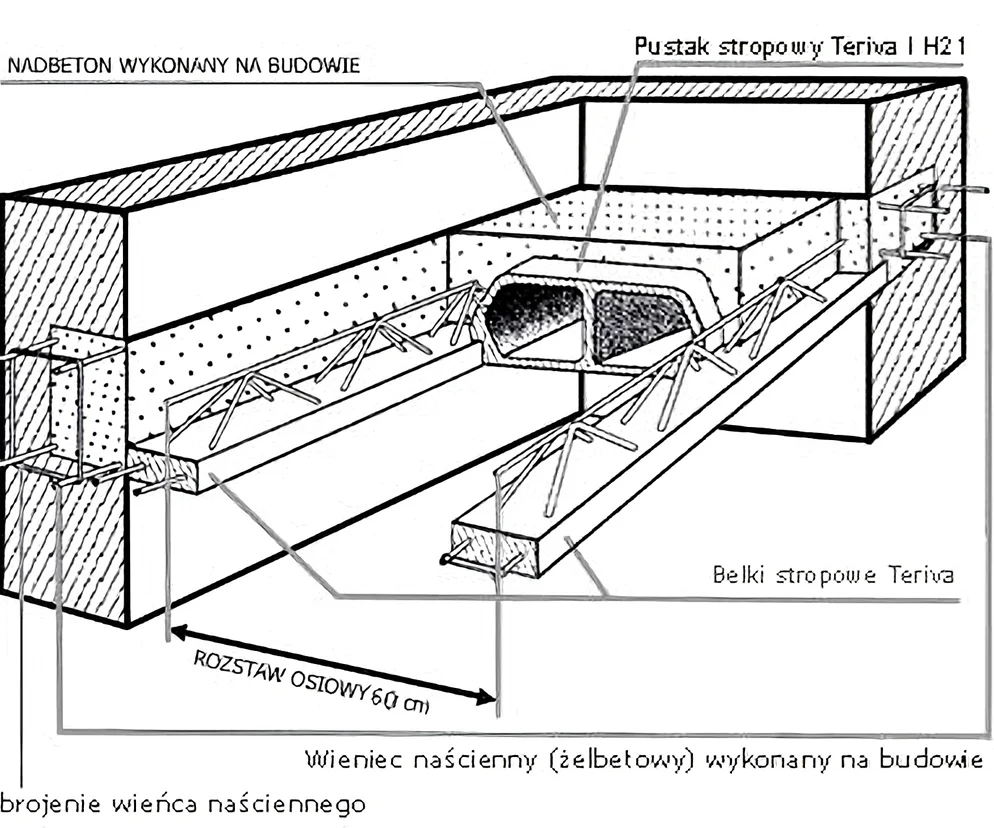

Autor: Matbud Strop Teriva - przekrój

Stropy Teriva składają się z belek żelbetowych (konstrukcji nośnej) oraz pustaków (betonowych lub keramzytowych), które stanowią wypełnienie. Zaletą tego rodzaju konstrukcji stropu jest niewielki ciężar. Montaż stropu może odbywać się bez użycia ciężkiego sprzętu budowlanego. Stropy systemu Teriva odznaczają się dobrymi parametrami przenoszenia obciążeń, dobrą izolacyjnością akustyczną oraz cieplną.

Strop Teriva - budowa, zalety i wady

Stropy Teriva to najpopularniejsze stropy gęstożebrowe. Strop zbudowany jest z prefabrykowanych belek kratownicowych, które rozpostarte są pomiędzy ścianami nośnymi budynku, oraz pustaków wypełniających. Elementy stropu Teriva zabetonowuje się od góry warstą nadbetonu, która daje wytrzymałość i sztywność konstrukcji.

Patrz też: Płyty stropowe - łatwy montaż bez błędów wykonawczych

Strop Teriva budowa
Autor: Matbud Przykłady różnych układów komór pustaków w stropach Teriva

Stropy Teriva dobrze izolują termicznie. Jednak ze względu na pustki powietrza (komory w pustakach stropowych) ich izolacyjność akustyczna nie jest parametrem na wysokim poziomie.

Na rynku dostępne są również stropy typu Teriva, które mją podwyższone parametry termoizolacyjności oraz dźwiękoizolacyjności. Takim przykładem są stropy z pustaków pełnych wykonanych z betonu komórkowego gęstości 500 kg/m³ oraz belek kratownicowych.

Obecnie stropy gęstożebrowe w coraz mniejszym stopniu odpowiadają wymaganiom nowoczesnego budownictwa. A liczy się w nim,  oprócz wysokich parametrów użytkowych, także szybkość prac na budowie, eliminacja błędów wykonawczych. W przypadku stropów Teriva wadą jest właśnie pracochłonność prac. Do wad zaliczyć można także:

  • podatność na klawiszowanie,
  • konieczność pielęgnacji warstwy nadbetonu,
  • konieczność użycia wielu podpór montażowych i szalunków,
  • duże koszty robocizny.

Zalety stropu Teriva to:

  • możliwość ręcznego montażu bez użycia ciężkigo sprzętu,
  • dostępność prefabrykatów,
  • możliwość montażu na budowach i trudnym dostępie.

Patrz też:
Stropy Ackermana
Stropy z elementów prefabrykowanych - zalety technologii

Strop Teriva
Autor: Jolanta Pietrucha Strop Teriva - belki stropowe

Stropy Teriva - wymiary

Rodzaj stropu

Osiowy rozstaw belek

Wysokość konstr. stropu (cm)

Grubość płyty nadbetonu (cm)

Wymiary pustaków

Rozpiętość modularna stropu


(m)

wys. (cm)

szer. (cm)

dług. (cm)

TERIVA-I

60

24

3-4

21

52

24

2,1 - 6,0
ze stopniowaniem
co 30 cm

TERIVA NOVA

60

24

3-4

21

52

24

2,1 - 7,2
ze stopniowaniem
co 30 cm

TERIVA-I BIS

45

28

4

23,5

37

24

2,1 - 7,2
ze stopniowaniem
co 30 cm

TERIVA-II

45

34

4

30

37

24

2,1 - 7,8
ze stopniowaniem
co 30 cm

TERIVA-III

45

34

4

30

37

24

2,1 - 7,2
ze stopniowaniem
co 30 cm

Stropy Teriva - dane techniczne

Dane techniczne

Wielkości danych poszczególnych
rodzajów stropu

TERIVA-I
TERIVA-NOVA

TERIVA-I BIS

TERIVA-II

TERIVA-III

Zużycie pustaków na 1 m2

6,6 - 6,7 szt/m2

9,2 szt/m2

9,2 szt/m2

9,2 szt/m2

Zużycie belek na 1 m2

1,67 mb/m2

2,22 mb/m2

2,22 mb/m2

2,22 mb/m2

Ciężar 1 m2 stropu

230 kg

380 kg

390 kg

390 kg

Ciężar 1 pustaka w stanie powietrzno-suchym

16,5 kg

16,5 kg

17,7 kg

17,7 kg

Obciążenie użytkowe

150 kg/m2

150 kg/m2

300 kg/m2

500 kg/m2

Ilość betonu monolitycznego (wylanego na budowie) klasy C12/15 (B15) na 1 m2

0,0465 m3

0,0970 m3

0,0970m3

0,0970m3

Odporność ogniowa

1 h

1 h

1 h

1 h



Strop Teriva - etapy budowy

  • wciągnięcie belek stropowych Teriva,
  • rozstawienie belek Teriva z włożeniem pojedynczych zadeklowanych pustaków na końcach belek,
  • stemplowanie stropu Teriva (podpory co 2 metry),
  • ułożenie pustaków stropowych Teriva,
  • dokładne sprawdzenie solidności podpór i równoległości belek,
  • zamontowanie zbrojenia wieńców naściennych oraz żeber rozdzielczych,
  • zalewanie stropu betonem klasy C12/15 (B15) – około 0,08 m3 na 1 m2 stropu.

Po wykonaniu stropu należy pamiętać o pielęgnacji betonu, jest to szczególnie ważne w czasie upałów i niskich temperatur.

Teriva strop
Autor: Mariusz Bykowski Budowa stropu Teriva - układanie pustaków stropowych

Stropy Teriva - ważne!

  • najmniejsza długość oparcia belki na murze lub innej konstrukcji nośnej powinna wynosić minimum  8 cm, ale nie więcej niż 15 cm;
  • na obrzeżach stropu (na ścianach) powinny być wykonane wieńce żelbetowe;
  • szerokość wieńca powinna wynosić minimum 12 cm, a zbrojenie wieńca powinno składać się z co najmniej trzech prętów o średnicy nie mniejszej niż 10 mm. Strzemiona powinny być o średnicy min. 4,5 mm, co 25 cm;
  • w stropie o rozpiętości większej niż 4,5 m należy wykonać żebra rozdzielcze. Szerokość żebra powinna wynosić 10-12 cm. Zbrojenie powinny stanowić dwa pręty - jeden górą, a jeden dołem o średnicy min. 10 mm połączone strzemionami o średnicy min. 4,5 mm, co 60 cm;
  • przed betonowaniem pustaki należy zalać obficie wodą;
  • betonować należy jednocześnie belki, żebra, płyty nad pustakami i wieńce tzw. betonowaniem ciągłym posuwając się równolegle wzdłuż belek;
  • równorzędnie ze stropem Teriva powinny być betonowane takie konstrukcje jak schody lub balkony;
  • zużycie betonu dla stropów Teriva I i Teriva NOVA uwzględniając wieńce naścienne oraz żebra rozdzielcze wynosi około 10 m3 na 100 m2 powierzchni.

Strop gęstożebrowy
Autor: Mariusz Bykowski Strop gęstożebrowy Teriva

Stropy Teriva – nowe nazwy

Od pewnego czasu są nieco inne przepisy dotyczące Terivy i w związku z tym zmieniły się oznaczenia jej typów. Inaczej określana jest nośność stropów, bo do obliczeń przyjmuje się inne wartości obciążeń – nowe typy stropów mają nośność 400, 600 lub 800 kg/m2, przy czym 400 kg/m2 odpowiada dawnej nośności 150 kg/m2. Nazwa Teriva 4,0 zastąpiła Teriva I i Teriva Nova, a Teriva 6,0 i Teriva 8,0 to Teriva II i Teriva III. Oprócz nazw zmianą jest konieczność stosowania dodatkowego zbrojenia przy podporach.
