Tunel pod Ursynowem

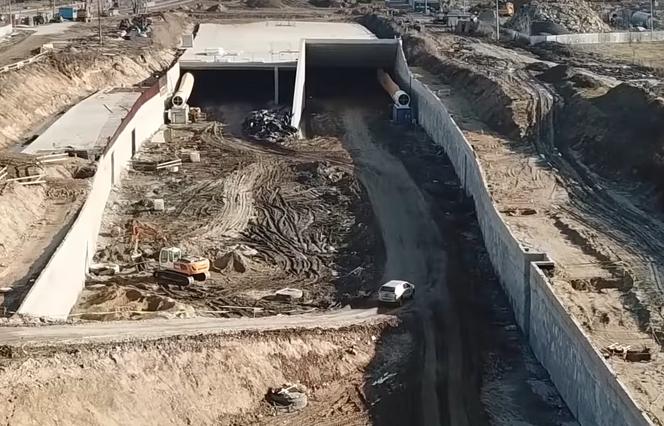

Autor: Soletanche Polska Budowa tunelu pod Ursynowem realizowana była tzw. metodą odkrywkową, polegającą na wykonaniu wykopu zabezpieczonego przez odpowiednie konstrukcje wsporcze, czyli ściany szczelinowe oraz strop rozpierający

Tunel pod Ursynowem przebity. Jest to największy tunel w Warszawie wykonany w technologii ścian szczelinowych oraz najdłuższy tego typu obiekt w Polsce. Wykonawcą fundamentowania specjalistycznego jest firma Soletanche Polska, która już 31 lipca zaprasza na film z pierwszego przejazdu tunelem pod Ursynowem. Dowiedz się jak przebiegała budowa tunelu pod Ursynowem.
