Baltic Pipe. Gazociąg Baltic Pipe pokonuje Wartę w najdłuższym przewiercie pod rzeką

2021-12-14 6:54
Baltic Pipe

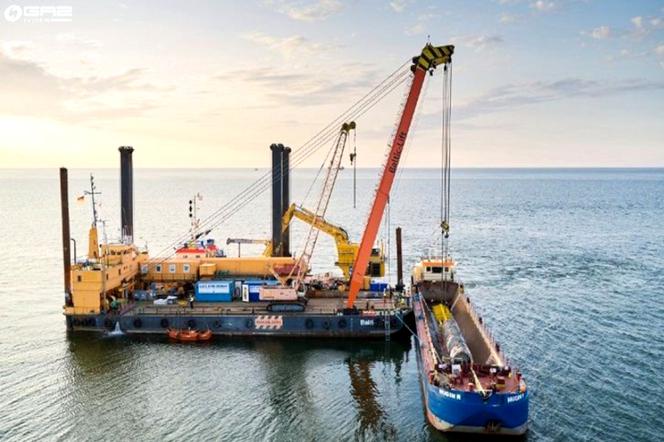

Autor: Gaz-System Wyciąganie maszyny typu TBM "Pola" z dna morza za pomocą specjalistycznej barki. Dzięki zastosowaniu urządzenia pokonanie plaży było możliwe bez ingerencji w środowisko. Przy tradycyjnej metodzie „wyjście” gazociągu na brzeg łączyłoby się ze znacznymi uszkodzeniami linii brzegowej, wydm i plaży.

Baltic Pipe to gazociąg, dzięki któremu powstanie nowy korytarz dostaw gazu ziemnego ze złóż norweskich na rynki polski i duński. Pierwsze prace budowlane na terenie Polski ruszyły w październiku 2020. Obecnie trwają prace przy przewiercie pod rzeką Warta. To najdłuższe w Polsce przekroczenie w technologii bezwykopowej. Kiedy gazociąg Baltic Pipe będzie gotowy?

Spis treści

  1. Budowa Baltic Pipe - aktualności
  2. Baltic Pipe - 2 etapy budowy
  3. Etap I Baltic Pipe wybuduje Budimex
  4. Zakres prac - Baltic Pipe etap I
  5. Kiedy zakończy się budowa Baltic Pipe?
  6. Przebieg gazociągu Baltic Pipe
  7. Pięć głównych elementów projektu Baltic Pipe
Chiński statek Da Chang. Przywiózł maszynę do wiercenia tunelu w Świnoujściu

Przypomnijmy, że w maju 2020 GAZ-SYSTEM otrzymał od wojewody lubuskiego pozwolenie na budowę gazociągu Goleniów – Lwówek, kluczowego elementu części lądowej Projektu Baltic Pipe w Polsce. Był to ostatni etap uzyskiwania pozwoleń dla tej części inwestycji. Swoje decyzje wydali już wcześniej wojewoda zachodniopomorski i wielkopolski.

Budowa Baltic Pipe - aktualności

Obecnie trwają prace przy przewiercie pod rzeką Warta w województwie lubuskim. To najdłuższe w Polsce przekroczenie bezwykopowe realizowane w technologii Direct Pipe na trasie gazociągu o średnicy 1000 mm. Łącznie przewiert będzie miał długość 1400 m, a jego budowa zakończy się w styczniu 2022.

Technologia bezwykopowych przewiertów umożliwia mało inwazyjne przekraczanie trudnych geologicznie lub urbanizacyjnie terenów. Na lądowym odcinku gazociągu Baltic Pipe technologia ta będzie wykorzystana przy 120 skrzyżowaniach, m.in. z drogami, wiaduktami oraz rzekami.

Przypomnijmy, że część lądowa Balic Pipe składa się z budowy dwóch gazociągów: Goleniów – Lwówek i Niechorze – Płoty oraz budowy 3 tłoczni. Przewiert pod Wartą znajduje się na trasie gazociągu relacji Goleniów – Lwówek. Łącznie na tej trasie budowy zaplanowano 98 przejść bezwykopowych, w tym 93 przeciski i mikrotunele, 1 HDD oraz 4 przekroczenia Direct Pipe. Obecnie zakończyła się budowa 97 z nich, w tym wykonano przekroczenia rzek: Ina, Pełcz oraz Krąpiel. Przejście pod Wartą będzie ostatnim bezwykopowym przewiertem na tym gazociągu.

18 listopada 2021 został wykonany ostatni spaw na podmorskiej części gazociągu łączącego wybrzeża Danii i Polski. Tym samym zakończony został najważniejszy etap prac w projekcie Baltic Pipe.

W sierpniu 2021 maszyna TBM "Pola" została wyciągnięta spod dna morza i dostarczona na brzeg za pomocą specjalistycznej barki. Tym samym zakończone zostało drążenie tunelu, które po stronie polskiej rozpoczęło się w kwietniu 2021. Tunel ma długość około 600 metrów. Wyjście Baltic Pipe powstało w rejonie miejscowości Niechorze i Pogorzelica (gmina Rewal). Długość podziemnego przejścia w Danii wynosi około kilometra.

Przypomnijmy też, że w czerwcu w zachodniopomorskim Goleniowie i w Gustorzynie, położonym w woj. kujawsko-pomorskim, polski oddział Max Streicher zaczął budowę tłoczni gazu, które są ważnym składnikiem projektu Baltic Pipe. Na terenie budowy obydwu tłoczni powstały kontenerowe obiekty biurowe i socjalne, a także tymczasowe magazyny, w których przechowywane są elementy technologiczne takie jak zawory czy konstrukcje stalowe. Pozyskano już odpowiednie certyfikacje personelu spawalniczego i w magazynowych “namiotach” zaczyna być także prowadzona prefabrykacja części.

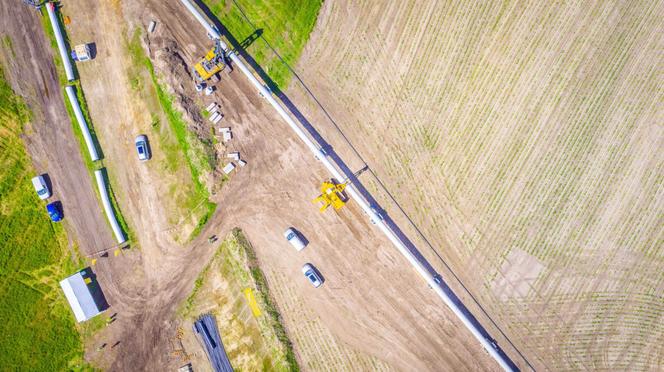

Baltic Pipe
Autor: materiały prasowe

Baltic Pipe - 2 etapy budowy

Gazociąg o łącznej długości 191 km będzie biegł wzdłuż istniejącego gazociągu Szczecin-Lwówek. Jego trasa przetnie trzy województwa: zachodniopomorskie, lubuskie i wielkopolskie. W lubuskim zlokalizowana jest w gminach: Strzelce Krajeńskie, Zwierzyn, Santok, Deszczno, Skwierzyna, Przytoczna oraz Pszczew. Prace budowlane będą przebiegały w dwóch etapach:

  • ETAP I: Goleniów-Ciecierzyce, długości ok. 122 km (wykonawca Budimex)
  • ETAP II: Ciecierzyce-Lwówek, długości ok. 69 km (wykonawca spółka JT S.A.)

Część podmorska gazociągu Baltic Pipe realizowana na dnie Morza Bałtyckiego będzie przechodziła przez obszary trzech państw: Danii, Polski i Szwecji.

Etap I Baltic Pipe wybuduje Budimex

Odcinek gazociągu Goleniów – Ciecierzyce to projekt w części lądowej na terytorium Polski. W ramach realizacji Budimex wybuduje gazociąg Goleniów-Ciecierzyce długości ok. 121,375 km na terenie dwóch województw: zachodniopomorskiego i lubuskiego. Budowa ruszyła 19 października 2020 i realizowana jest w formule „buduj”. W ramach tej inwestycji zostaną wybudowane m.in. nowe gazociągi i infrastruktura towarzysząca. Koszt inwestycji to prawie 315 mln zł. Termin zakończenia prac budowlanych ustalono na listopad 2022.

Jest to dla Budimeksu szczególny kontrakt ze względu na długość budowanego odcinka i konieczność utrzymania bardzo wysokiej jakości realizacji prac dla gazociągów o takich parametrach. W 2018 roku zrealizowaliśmy z bezusterkowy i zakończony w terminie, odcinek gazociągu Czeszów – Kiełczów. Ta inwestycja będzie obejmować wykonanie prac metodą bezwykopowych w technologii HDD, direct pipe oraz mikrotunelowania, czyli najbardziej przyjazną dla środowiska i szybszą realizacyjnie. Termin realizacji jest bardzo ambitny i wymagający dla wykonawcy. Zrobimy jak zawsze wszystko, żeby z analogicznym sukcesem zrealizować w terminie ten kontrakt budowlany – mówi Dariusz Blocher Prezes Budimex SA

Zakres prac - Baltic Pipe etap I

  • budowa części liniowej gazociągu śr. DN1000 MOP 8,4 MPa na odcinku od tłoczni Goleniów do stacji śluz Ciecierzyce
  • przebudowa Tłoczni Gazu Goleniów obejmująca: Goleniów-Płoty, DN 500 MOP 6,3MPa Odolanów-Police, DN700 MOP 8,4MPa Szczecin-Lwówek
  • budowa liniowego zespołu zaporowo-upustowego ZZU Kolonia Kiczarowo z układami obejściowymi
  • budowa liniowych zespołów zaporowo-upustowych, ZZU Przywodzie i ZZU Buszów wraz z układami obejściowymi wyposażonymi w kolektory umożliwiające podłączanie nowych stacji/odbiorców, przyłączami energetycznymi, instalacją AKPiA i telemetrii oraz pozostałą infrastrukturą
  • budowa systemu czynnej ochrony antykorozyjnej gazociągu
  • nagazowanie i uruchomienie gazociągu.

Kiedy zakończy się budowa Baltic Pipe?

Roboty budowlane związane z układaniem gazociągu ruszyły w październiku 2020 roku. Wszystkie prace są wykonywane zgodnie z harmonogramem, tak aby 1 października 2022 r. gazociągiem Baltic Pipe popłynął gaz do Polski. Dzięki niemu możliwy będzie import do kraju do 10 mld m³ gazu rocznie.

Przebieg gazociągu Baltic Pipe

Baltic Pipe
Autor: GAZ-SYSTEM Poglądowa mapa przebiegu gazociągu Baltic Pipe Link: Kliknij i powiększ

Pięć głównych elementów projektu Baltic Pipe

  • Gazociąg na dnie Morza Północnego (podmorski gazociąg pomiędzy norweskim, a duńskim systemem przesyłowym gazu)
  • Rozbudowa duńskiego systemu przesyłowego (rozbudowa istniejącego systemu przesyłowego w Danii)
  • Tłocznia gazu w Danii (tłocznia gazu zlokalizowana we wschodniej części Zelandii)
  • Gazociąg na dnie Morza Bałtyckiego (gazociąg podmorski pomiędzy duńskim, a polskim systemem przesyłowym gazu)
  • Rozbudowa polskiego systemu przesyłowego (rozbudowa istniejącego systemu przesyłowego w Polsce)

Energinet jest odpowiedzialny za budowę i rozbudowę pierwszych trzech elementów na terytorium Danii. GAZ-SYSTEM jest odpowiedzialny za budowę międzysystemowego podmorskiego gazociągu oraz rozbudowę polskiego systemu przesyłowego gazu.
