Odwodnienia na stadionie PGE Arena

Odwodnienia na miarę stadionu PGE Arena
Autor: HAURATON Polska

Odwodnienia obiektów sportowych, np. stadionu PGE Arena, muszą być wytrzymałe na obciążenia, elastyczne oraz skuteczne w działaniu. Systemy zagospodarowania wód opadowych zastosowane na stadionach powinny też bezawaryjnie funkcjonować oraz nie stanowić zagrożenia dla sportowców i kibiców. Jak wygląda odwodnienie stadionu PGE Arena w Gdańsku?

Odwodnienia na miarę stadionu PGE Arena
Autor: HAURATON Polska

HAURATON to firma, która z rozwiązań przeznaczonych dla obiektów sportowych uczyniła jedną ze swych specjalności. Dostarczyła ona systemy odwodnień do wszystkich polskich stadionów, na których będą się rozgrywać mecze mistrzostw Europy podczas EURO 2012.

– Nowoczesne obiekty sportowe to coś więcej niż boisko czy stadion – ich funkcje znacznie wykraczają poza areny sportowe. Dlatego już od dawna tworzymy specjalną ofertę dla obiektów tego typu. Produkty z grupy SPORTFIX® (zastosowane m.in. na stadionach budowanych na Mundial w Niemczech, Euro w Portugalii czy na stadionie Wembley w Anglii) charakteryzują się specyficznymi parametrami technicznymi – muszą bowiem być szczególnie odporne na obciążenia, efektywne, elastyczne w montażu oraz wytrzymałe, także na mróz i korozję, a przede wszystkim powinny gwarantować bezpieczeństwo kibiców – mówi Maciej Siecla, dyrektor generalny HAURATON Polska. Podkreśla przy tym, że nie istnieją systemy uniwersalne, które można stosować na każdym stadionie, podobnie jak nie ma stadionów typowych. Każdy jest inny. Dlatego realizacja projektu odwodnień dla stadionu, który zwykle pełni jednocześnie fukcję obiektu użyteczności publicznej, wiąże się z licznymi kompromisami. Niezbędna jest przy tym odwaga w stosowaniu rozwiązań niestandardowych.

Odwodnienia stadionu wymagają kompleksowego podejścia

– Projektowanie systemów odwodnień dla stadionów to proces, w którym trzeba brać pod uwagę zmieniające się warunki inwestycji. HAURATON zawsze projektuje od podstaw systemy odwodnień dedykowane danemu obiektowi, ale w projekcie (w miarę rozwoju inwestycji) konieczne są zazwyczaj korekty – w zależności od sugestii inwestora. W PGE Arena braliśmy pod uwagę takie czynniki, jak: wytrzymałość na obciążenia, elastyczność i skuteczność działania. Jednocześnie cały system musiał być efektywny ekonomicznie, co oznacza nie tylko bezawaryjne funkcjonowanie, ale i odporność na działanie warunków atmosferycznych. Nie wolno było ponadto zapominać, że stadion nie jest tylko obiektem sportowym, ale rozbudowanym kompleksem rekreacyjnym,  zainstalowane systemy muszą spełniać zatem normy codziennego użytkowania – wyjaśnia Maciej Siecla.

Firma HAURATON dostarczyła na stadion PGE Arena w Gdańsku zarówno odwodnienia trybun, jak i odwodnienia promenady, parkingów zewnętrznych, murawy boiska (koryta muldowe przeznaczone specjalnie na obiekty sportowe), tuneli oraz specjalne odwodnienia ze stali nierdzewnej na trybuny VIP.

Projekt odwodnienia liniowego dla PGE Arena

Podczas realizacji budowy PGE Areny okazało się, że trzeba zmienić projekt odwodnień liniowych nad strefą komercyjną, zakładał bowiem zastosowanie korytek ciężkich, co byłoby zbytnim obciążeniem promenady. Takie zmiany w trakcie realizacji budowy często wiążą się ze zwiększeniem kosztów – w tym wypadku oznaczałoby to konieczność wzmocnienia stropu. HAURATON, dzięki szerokiej ofercie, mógł szybko dostosować się do nowych wymagań inwestora bez szczególnie dotkliwej korekty kosztorysu.

– Po prostu zmieniliśmy typ korytek odwadniających na takie, które są jednocześnie lekkie i spełniają wymogi nośności. RECYFIX® SUPER KS 200 to korytka wykonane z tworzywa o bardzo wysokiej wytrzymałości i posiadające klasę obciążenia E 600. Ich największym atutem jest to, że zostały wykonane z polietylenu wysokiej gęstości i wzmocnione kotwionymi stalowymi ramami z systemem zatrzaskowego mocowania rusztów SIDE LOCK (patent HAURATON), co gwarantuje odporność na nacisk nawet 60 ton – wyjaśnia dyrektor Siecla.

Unikatowym w skali kraju rozwiązaniem (jak dotąd zastosowano je na Stadionie Narodowym) są kanały instalacyjne, które pozwalają na bezpieczne (i dyskretne) prowadzenie kabli od wozu transmisyjnego, stojącego na parkingu, do dziennikarzy i kamerzystów pracujących w pobliżu murawy. W czasie transmisji kanały przykryte są pełną pokrywą, ale wystarczy ją tylko zmienić na ruszt, by mogły pełnić funkcję kanałów odwadniających. Ruszty do korytek są przymocowane dodatkowo śrubami, nie stanowią więc łakomego kąska dla wandali czy złodziei - amatorów metalu.

Odwodnienia HAURATON Polska - sprawdzone rozwiązania

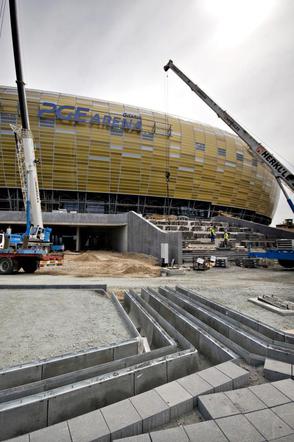

Kluczową rolą odwodnień jest ich wydajność, dlatego HAURATON postawił na rozwiązania, które już się sprawdziły w takich obiektach jak: lotnisko Heathrow czy tor Formuły 1 w Abu Zabi. Na stadionie PGE Arena zainstalowano około 6 000 m korytek odwadniających FASERFIX® SUPER KS 200 ze specjalnym systemem kotwiącym EP, z rusztami żeliwnymi, kratowymi GUGI w klasie E 600 z powłoką KTL, podnoszącą walory estetyczne. To sprawdzone rozwiązanie gwarantujące nie tylko efektywne odwadnianie, ale także trwałość.

– Na takich prestiżowych obiektach to cecha bardzo ważna – podkreśla Maciej Siecla – Pokrywająca ruszty powłoka galwaniczna jest niezwykle wytrzymała i odporna na utlenianie. W przeciwieństwie do rusztów żeliwnych nie pokrywa się nalotem tlenku żelaza gwarantując estetykę.

Odwodnienia HAURATON Polska zostały zastosowane nie tylko na gdańskiej arenie, ale i na innych stadionach – Stadionie Narodowym, Stadionie Miejskim w Poznaniu oraz na stadionie we Wrocławiu.

System odwodnień HAURATON na PGE Arena - informacje techniczne

Systemy odwodnień HAURATON zastosowane na stadionie PGE Arena w Gdańsku:

  • około 6 000 m korytek odwadniających typu FASERFIX® SUPER KS 200 ze specjalnym systemem kotwiącym EP, z rusztami żeliwnymi, kratowymi GUGI w klasie E 600, mocowanymi dodatkowo za pomocą śrub. W dnie korytek znajdują się osłonięte tuleją z tworzywa otwory, przechodzące na wylot w poprzek korytek (po 2 szt. na 1 m długości). Przekładane przez nie pręty stalowe dodatkowo zabezpieczają korytko przed skutkami działania drgań i sił poziomych występujących w silnie obciążanych nawierzchniach. Zastosowanie powłoki KTL do rusztów żeliwnych daje dodatkową ochronę przed rdzawym nalotem;
  • korytka RECYFIX® SUPER KS 100 – ok. 250 m oraz RECYFIX® SUPER KS 200, korytka z rusztami w klasie E 600, mocowanymi dodatkowo za pomocą śrub, z powłoką KTL – ok. 600 m,
  • kanały instalacyjne FASERFIX® SUPER 400 z pokrywą żeliwną, pełną, z powłoką KTL – około 320 m;
  • korytka odwadniające FASERFIX® SUPER KS 100 z rusztami żeliwnymi z powłoką KTL na wejścia do tuneli – około 400 m.
Odwodnienia na miarę stadionu PGE Arena
Autor: HAURATON Polska

O firmie HAURATON Polska

Specjalizuje się ona w opracowywaniu kompleksowych systemów zagospodarowania wód opadowych. W ofercie firmy znajdują się przede wszystkim nowoczesne, specjalistyczne rozwiązania w zakresie odwodnień liniowych, stosowanych do odprowadzania wody sezonowej oraz topniejącego śniegu z powierzchni utwardzonych; separatory, które służą do podczyszczania ścieków oraz systemy rozsączania i magazynowania wód opadowych.

Jedną ze specjalizacji HAURATON jest wyposażanie obiektów sportowych w systemy zagospodarowania wód opadowych. Produkty odpowiadają aktualnym normom i spełniają wymogi IAAF. W 2010 r. rozwiązania technologiczne HAURATON dla obiektów sportowych doceniła kapituła konkursu Budowniczy Polskiego Sportu, przyznając HAURATON wyróżnienie „Firma na medal” (za nowoczesną i kompleksową technologię zagospodarowania wód opadowych na obiektach sportowych w postaci systemów odwodnień liniowych oraz rozsączania i magazynowania wód opadowych, a także za całokształt działalności na rzecz rozwoju nowoczesnej infrastruktury sportowej w Polsce).
