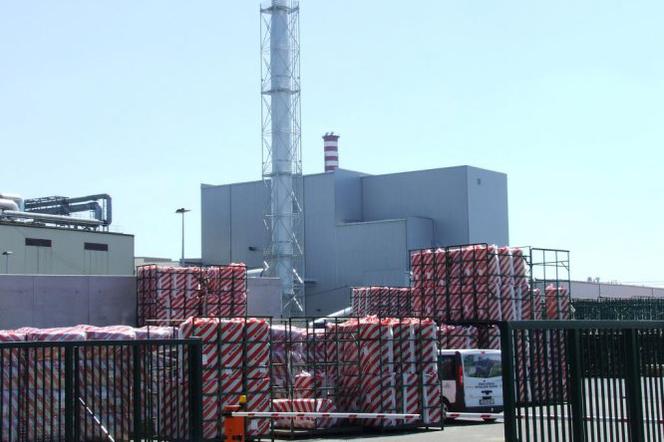

Fabryka Paroc Trzemeszno

Fabryka wełny mineralnej mieści się w Trzemesznie, przy ulicy Gnieźnieńskiej. W latach 2007-2008 trwała rozbudowa zakładu. Generalnym wykonawcą inwestycji była firma Budimex Dromex SA.

Pracownia Projektowa Konstrukcji Budowlanych Henryk Maćkowiak wykonała pełnobranżowy (architektura, konstrukcje, instalacje, drogi) projekt budowlany i wykonawczy rozbudowy zakładu o hale produkcyjną, magazynową, silosy i budynki: biurowy, pieca elektrycznego i portierni z wagą, warsztat i magazyn służby utrzymania ruchu, laboratorium, zasieki, drogi, parkingi i place. Łączna powierzchnia użytkowa wynosi ok. 35 000 m², kubatura zaś 400 000 m³.

Zobacz galerię 4 zdjęcia

Autor: PPKBHM

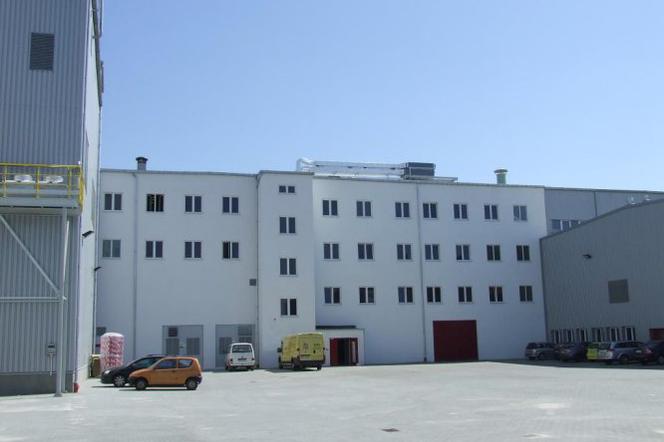

Hala produkcyjna z budynkiem biurowo-socjalnym

• Długość: 165 m ; szerokość: 24,4-59,1 m ; wysokość: 10.1-15,8 m
• Powierzchnia zabudowy: 7390 m²
• Kubatura: 90 190 m³
• Powierzchnia użytkowa hali: 8665.20m²
• Powierzchnia użytkowa budynku biurowego: 1290.18m²

Obiekt zaprojektowano jako stalowy, szkieletowy, a w części socjalno-biurowej jako żelbetowy i murowy. Między osiami 12 i 19 oraz B i A mieści się budynek socjalno-biurowy. W osi A/9a-19 i X/18-27 budynek przylega do istniejącego budynku przemysłowego. W osi 27 i 19’-27/B budynek przylega do nowo projektowanej hali magazynowej. Dalej w osi B/9a-19 ścianę zewnętrzną stanowi ściana budynku biurowego.

Zobacz galerię 2 zdjęcia

Autor: PPKBHM

Budynek pieca i hala silosów

Budynek pieca

• Długość: 28,95 m ; szerokość: 26,34 m ; wysokość: 26,6 m
• Powierzchnia zabudowy: 762 m²
• Kubatura: 20 262,6 m³
• Powierzchnia użytkowa: 2537.17m²

Budynek pieca zaprojektowany został jako konstrukcja przestrzenna, prętowa, stalowo-żelbetowa z trzonem i stropami monolitycznymi żelbetowymi, oparta przegubowo na ruszcie fundamentowym. Obiekt składa się z dwóch części - wyższej stalowej oraz niższej żelbetowej, oddylatowanych od siebie. Na poziomach +4,00 m ;+7,65 m; 12,50 m; 18,50 m zaprojektowano stropy technologiczne żelbetowe monolityczne z płytą filigranową.

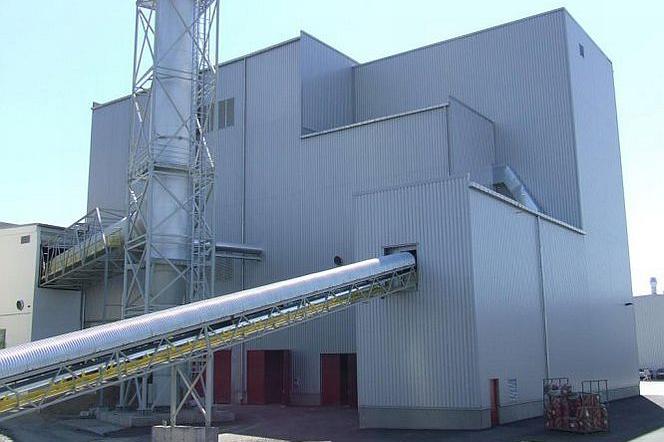

Budynek silosów

• Długość: 30.7 m ; szerokość: 6.68 m-18,65 m ; wysokość: 27.2 m
• Powierzchnia zabudowy: 442.5m²
• Kubatura: 9630m³
• Powierzchnia użytkowa: 637m²

Budynek silosów zaprojektowany został jako konstrukcja stalowa przestrzenna, konstrukcja została oparta przegubowo na stopach fundamentowych. Pod zestaw silosów zaprojektowano płytę fundamentową dylatowaną od głównej konstrukcji.

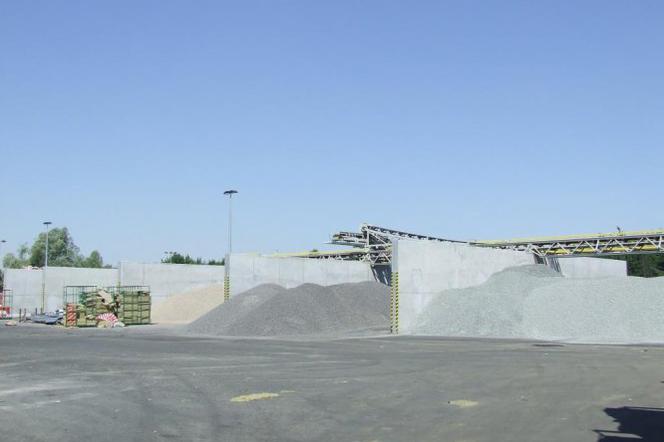

Zasieki surowców

Zasieki na placu magazynowym surowców zaprojektowano jako sześć żelbetowych, monolitycznych ścian oporowych o długości 30,0 m, wysokości 4,5 m nad poziom gruntu i szerokości 0,4 m. Ściany te ustawione są w rozstawach 10,0 m + 3 x 15,0 m + 20,0 m.

Magazyn wyrobów gotowych

Hala magazynowa

• Długość: 146,3 m ; szerokość: 72.2-131.2 m ; wysokość max: 11.40 m
• Powierzchnia zabudowy: 13 784 m²
• Kubatura razem: 147 760 m³
• Powierzchnia użytkowa: 13 841.20 m²

Halę magazynową zaprojektowano jako jednokondygnacyjną, szkieletową o konstrukcji stalowo-żelbetowej. Wysokość użytkowa hali wynosi 9,0 m. Konstrukcję hali stanowią żelbetowe prefabrykowane słupy utwierdzone w stopach szklankowych wylewanych na budowie. Na słupach opierają się przegubowo dźwigary stalowe wykonane z profili typu „SIN”.

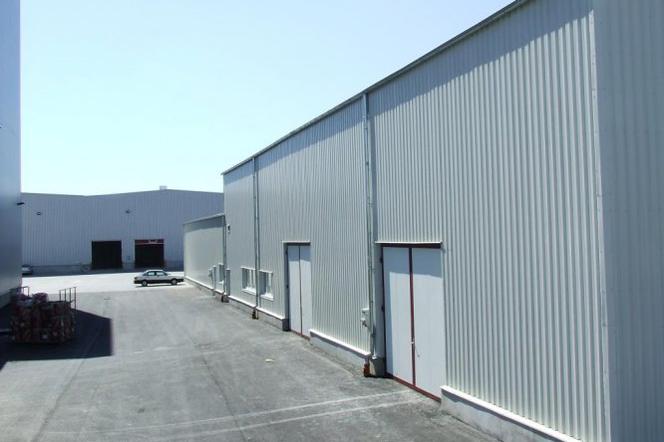

Budynek warsztatu Służby Utrzymania Ruchu w zakładzie Paroc Trzemeszno Sp. z o.o.

• Długość: 37,19 m ; szerokość: 27,67 m ; wysokość: 4,6-8 m
• Powierzchnia zabudowy: 1029 m²
• Kubatura: 6740 m³
• Powierzchnia użytkowa: 980m²

Budynek warsztatu projektuje się jako halę jednonawową w konstrukcji stalowej. Z uwagi na zróżnicowany układ i obciążenia składa się z dwóch oddylatowanych od siebie części.
