Drzwi przeciwpożarowe z ościeżnicą z aluminium i nowym sposobem montażu – nowość w ofercie drzwi przeciwpożarowych

2018-04-17 11:15 CzeM

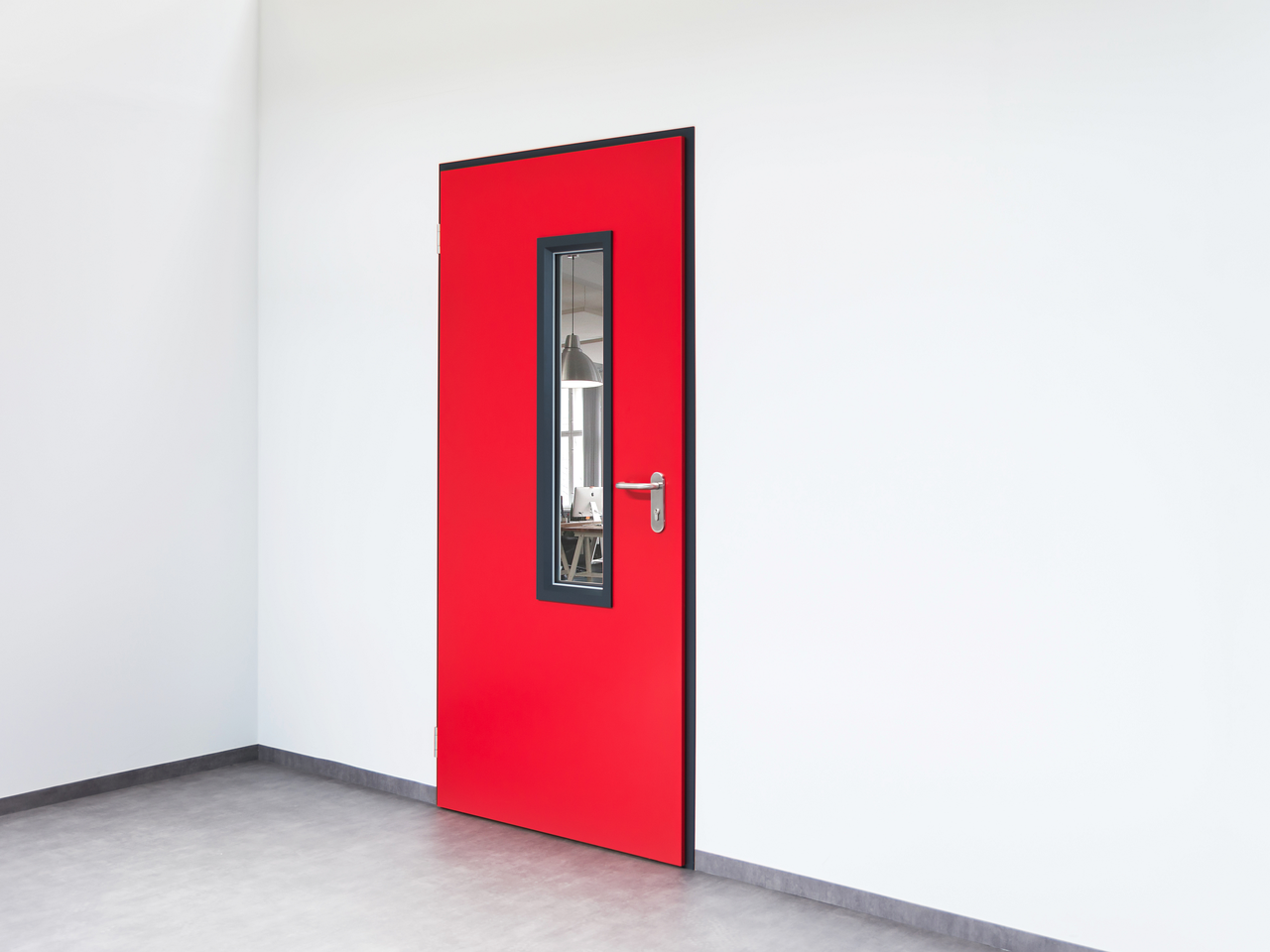

Drzwi przeciwpożarowe DFM DS
Autor: DFM Doors Drzwi przeciwpożarowe DFM DS wyróżnia łatwość montażu, bardzo dobre współczynniki przenikania ciepła, izolacyjności akustycznej, infiltracji powietrza, a także odporność na korozję i wytrzymałość mechaniczna. Nie bez znaczenia jest także estetyka drzwi przeciwpożarowych

Drzwi przeciwpożarowe z unikatowym połączeniem ościeżnicy aluminiowej i stalowym skrzydłem to niespotykane do tej pory na rynku rozwiązanie. Kolejną cechą, która wyróżnia te drzwi przeciwpożarowe to wysoki standard i estetyka wykonania.

Innowacyjne drzwi przeciwpożarowe to nowość od firmy DFM Doors. Konstrukcja drzwi przeciwpożarowych typu DFM DS jest wynikiem wnikliwych analiz o oczekiwaniach i potrzebach rynku oraz klientów. Nacisk położono przede wszystkim na uproszczenie montażu drzwi. Przyjrzyjmy się bliżej temu rozwiązaniu...

Drzwi przeciwpożarowe a ościeżnica z aluminium

Do zastosowania ościeżnicy ze stopów aluminium w drzwiach przeciwpożarowych przekonuje niemal nieograniczona możliwość formowania. Ościeżnica drzwi przeciwpożarowych DFM DS jest dostępna jako najczęściej stosowana kątowa, blokowa (inaczej określana jako wewnętrzna) oraz obejmująca, tu również w wariantach z przekładkami termicznymi. Dodatkowo technologia produkcji ościeżnic aluminiowych daje możliwość wprowadzania modyfikacji w tym zakresie, bez konieczności przezbrajania linii produkcyjnych. Zmodyfikowany kształt ościeżnicy wymaga w niektórych przypadkach dodatkowych badań ogniowych.

Aluminiowa ościeżnica to również inna, w porównaniu do tradycyjnych stalowych, estetyka drzwi przeciwpożarowych.

Drzwi przeciwpożarowe DFM DS – uproszczony montaż drzwi

Najważniejszą zaletą jednak jest sposób montażu drzwi. Tradycyjne ościeżnice stalowe do drzwi przeciwpożarowych są mocowane do ściany w kilku punktach, zaś wszystkie elementy, takie jak zawiasy, blachy zaczepowe, puszki pod okucia są do ościeżnicy przyspawane. W przypadku ościeżnic aluminiowych drzwi DFM DS spawanie zostało wyeliminowane, a ościeżnica składana jest za pomocą łączników.

Przeczytaj więcej firmie DFM Doors, o nowym graczu na rynku zabezpieczeń ppoż. >>

Zawiasy (w przypadku zawiasów płaskich) lub kasety regulacyjne (w przypadku zawiasów regulowanych 3D) oraz puszki osłaniające i blachy zaczepowe są do ościeżnicy przykręcane. Sama ościeżnica jest natomiast mocowana do ściany w kilku punktach charakterystycznych. Te punkty to skrzydełka zawiasów, blachy zaczepowe, puszki maskujące oraz dodatkowe wzmocnienia. Wszystkie mocowania są niewidoczne z zewnątrz, a kotwa jest osadzona w ścianie poprzez ościeżnicę i punkt charakterystyczny.

Ościeżnica aluminiowa DFM Doors, w przeciwieństwie do ościeżnic stalowych, nie jest elementem nośnym. Nośność skrzydła drzwi przeciwpożarowych zapewniają zawiasy kotwione bezpośrednio do ściany. Dzięki temu ościeżnica nie jest poddawana naprężeniom mechanicznym wywieranym przez pracujące skrzydło drzwi. W ościeżnicach stalowych to zjawisko jest widoczne szczególnie przy drzwiach większych rozmiarów. Skrzydła drzwi przeciwpożarowych DFM DS nie wymagają stosowania trzeciego zawiasu. W drzwiach przeciwpożarowych stalowych taki zawias musi pojawić się zazwyczaj przy wysokości drzwi powyżej 220 cm.

Polecamy również:
Drzwi przeciwpożarowe. Drzwi stalowe. Czy wytrzymałość mechaniczna zależy od grubości blachy?>>


Ościeżnice stalowe dodatkowo przy montażu wyraźnie się odkształcają, nogi ościeżnic skręcają się (wynika to z pamięci kształtu materiału, którego „nie gubi” proces produkcji), a więc idealne ustawienie stalowej ościeżnicy do montażu jest pracochłonne. Ościeżnice z aluminium nie zachowują pamięci kształtu, więc to znacząco upraszcza montaż drzwi.

Drzwi przeciwpożarowe DFM DS z aluminiową ościeżnicą
Autor: DFM Doors Skrzydło stalowe z grubą przylgą, aluminiowa ościeżnica i zawiasy oraz klamki ze stali nierdzewnej w standardzie

Drzwi przeciwpożarowe DFM DS odporne na korozję

Zastosowanie ościeżnic aluminiowych w drzwiach przeciwpożarowych typu DFM DS pozwoliło w 100% wyeliminować z produkcji proces spawania. To warta podkreślenia korzyść dla środowiska, ale ma też wpływ również na same drzwi. Drzwi przeciwpożarowe DFM DS zostały poddane próbie badania w komorze solnej – po 480 godzinach zanurzenia próbka nie wykazała żadnych oznak korozji. W efekcie przeprowadzonych badań firma może pochwalić się wynikiem odporności na korozję w klasie C5 (marine). Jest to znaczące osiągnięcie, ponieważ żadne z dostępnych na rynku drzwi przeciwpożarowych nie mają takiego parametru w wykonaniu standardowym.

Uzyskanie takiej klasy odporności na korozję dla przeciwpożarowych drzwi stalowych z ościeżnicami stalowymi wymaga specjalnego ich przetworzenia. Ościeżnice stalowe są zazwyczaj spawane w narożnikach oraz w punktach mocowania zawiasów i blach osłonowych. Miejsca te po spawaniu są szlifowane, a to powoduje całkowite usunięcie warstwy ocynku zabezpieczającego ościeżnicę przed korozją, a następnie już tylko malowane. Uzyskanie porównywalnej klasy odporności na korozję wymaga dodatkowo całkowitego zabezpieczenia ościeżnic, np. poprzez cynkowanie, co jest czasochłonne, kosztowne i niekorzystnie wpływa na środowisko. Ościeżnice aluminiowe w tym przypadku bezsprzecznie przewyższają typowe rozwiązania stalowe.

Drzwi przeciwpożarowe DFM DS ze współczynnikiem przenikania ciepła 1,1 W/(m²K)

Drzwi przeciwpożarowe DFM DS spełniają także wymagania dotyczące współczynnika przenikania ciepła zawarte w warunkach technicznych jakim powinny odpowiadać budynki i ich usytuowanie. Drzwi z ościeżnicą aluminiową i skrzydłem z grubą przylgą mają współczynnik przenikania ciepła nawet do U=1,1 W/(m²K). Oznacza to, że spełnione są nie tylko wymagania stawiane przegrodom w zakresie efektywności energetycznej obecnie, ale także tym, które wprowadzone zostaną dopiero od 2021 roku (Umax=1,3 W/(m²K).

Jak mówi jeden z ekspertów firmy: „DFM Doors działa przewrotnie, tworzymy technologię realizującą wymagania konstrukcyjne produktów, tworzymy produkty spełniające wymagania nowoczesnej architektury, tworzymy innowacyjne rozwiązania zapewniające bezpieczeństwo pożarowe”. Chcesz się dowiedzieć więcej? Wejdź na stronę www.dfm-doors.com

Drzwi przeciwpożarowe DFM DS – izolacyjność akustyczna Rw=36-42 dB

Izolacyjność akustyczną w drzwiach wejściowych uzyskuje się przede wszystkim poprzez zastosowanie opadającego progu ze specjalną uszczelką. Wyniki badań akustycznych przeprowadzone w certyfikowanych laboratoriach wykazały, że drzwi przeciwpożarowe DFM DS – bez względu na to czy są 1- czy 2-skrzydłowe – uzyskały wyniki ze stałym współczynnikiem izolacyjności akustycznej Rw=36-37 dB. Przeciwpożarowe drzwi konkurencji z ościeżnicą stalową mają współczynnik izolacyjności akustycznej dla drzwi 1-skrzydowych: Rw=35-37 dB, a dla 2-skrzydowych Rw=30-32 dB.

Jeśli w drzwiach przeciwpożarowych DFM DS z ościeżnicą aluminiową dodatkowo zastosuje się skrzydła o standardowej konstrukcji z innym wypełnieniem, współczynnik izolacyjności akustycznej wyniesie nawet 42 dB.

Zastosowanie uszczelek przymykowych w drzwiach poprawia również współczynnik infiltracji. Współczynnik infiltracji powietrza dla drzwi przeciwpożarowych DFM DS to klasa 3, gdzie zazwyczaj drzwi przeciwpożarowe uzyskują klasę 1 lub 2.

Skrzydło z grubą przylgą jest też bardziej estetyczne. Drzwi z grubą przylgą uważa się powszechnie za produkty o wyższym standardzie i że są one w związku z tym droższe od rozwiązań standardowych. Natomiast drzwi przeciwpożarowe DFM DS z grubą przylgą i lepszymi parametrami oferowane są jako produkt podstawowy, bez podnoszenia ceny.

Lekkie drzwi przeciwpożarowe DFM DS – łatwy montaż i eksploatacja

Poza parametrami technicznymi drzwi przeciwpożarowe DFM DS wyróżnia ich waga. Konstrukcja skrzydła z grubą przylgą pozwoliła obniżyć gęstość wełny stosowanej do wypełnienia skrzydeł stalowych, co spowodowało zmniejszenie ciężaru skrzydła nawet o 20% w porównaniu do drzwi przeciwpożarowych konkurencji. Na uwagę zasługują także specjalne zawiasy ze stali nierdzewnej (INOX 304), zaprojektowane przez konstruktorów firmy DFM Doors. Zawiasy ze specjalnymi łożyskami, dostępne są w wersji bez regulacji oraz z kasetami regulacyjnymi 3D. Ich konstrukcja znacząco zmniejsza siły tarcia powstające przy otwieraniu i zamykaniu drzwi. Oznacza to, że do otwarcia drzwi nie trzeba używać dużej siły jak zazwyczaj, co z kolei przekłada się na zmniejszenie naprężeń w miejscach mocowania ościeżnicy do ściany. Całość tych rozwiązań korzystnie wpływa na ograniczenie obciążeń wywieranych na zamki, klamki i samozamykacze i inne mechanizmy drzwi, co w efekcie może zwiększyć trwałość tych elementów..

Drzwi przeciwpożarowe – wytrzymałość i trwałość mechaniczna konstrukcji

Trwałość drzwi bada się poprzez wielokrotne otwieranie i zamykanie. Po przeprowadzeniu takiego badania, drzwi przeciwpożarowe DFM DS uzyskały wynik 200 000 cykli. To wartość maksymalnie prezentowana dzisiaj na rynku, ale tylko nielicznym producentom udaje się ją uzyskać.

Innym badaniem jest badanie wytrzymałości mechanicznej konstrukcji drzwi. Drzwi przeciwpożarowe DFM DS produkowane są standardowo z blachy grubości 0,75 mm. Po przeprowadzeniu badań wytrzymałości mechanicznej zgodnie z normą EN1192 drzwi przeciwpożarowe DFM DS uzyskały klasę 3. Do uzyskania najwyższej 4 klasy należałoby zastosować grubszą blachę (nawet do 1,5 mm), dodać kolejne zawiasy, co zwiększyłoby masę drzwi i naprężenia w miejscach mocowania ościeżnicy do ściany, a dodatkowo obciążyłoby okucia. Produkt z firmy DFM Doors uzyskał klasę 4 wytrzymałości mechanicznej przy zastosowaniu do produkcji skrzydła blachy grubości 0,88 mm, co praktycznie nie wpływa na zwiększenie masy skrzydła.

Drzwi przeciwpożarowe – klasy odporności ogniowej

Na koniec najważniejszy parametr drzwi przeciwpożarowych, czyli klasa odporności ogniowej. Drzwi przeciwpożarowe DFM DS dostępne są w klasach odporności ogniowej EI30 oraz EI60.

Podsumowując, drzwi przeciwpożarowe DFM DS to prawdziwa innowacja na rynku stolarki przeciwpożarowej. Wyróżnia je łatwość montażu, bardzo dobre parametry mechaniczne i współczynniki izolacyjności akustycznej, a także odporność na korozję.
