Aluminiowe systemy przeciwpożarowe. Aluprof dla najbardziej wymagających projektów

2024-02-02 11:19 Materiał sponsorowany

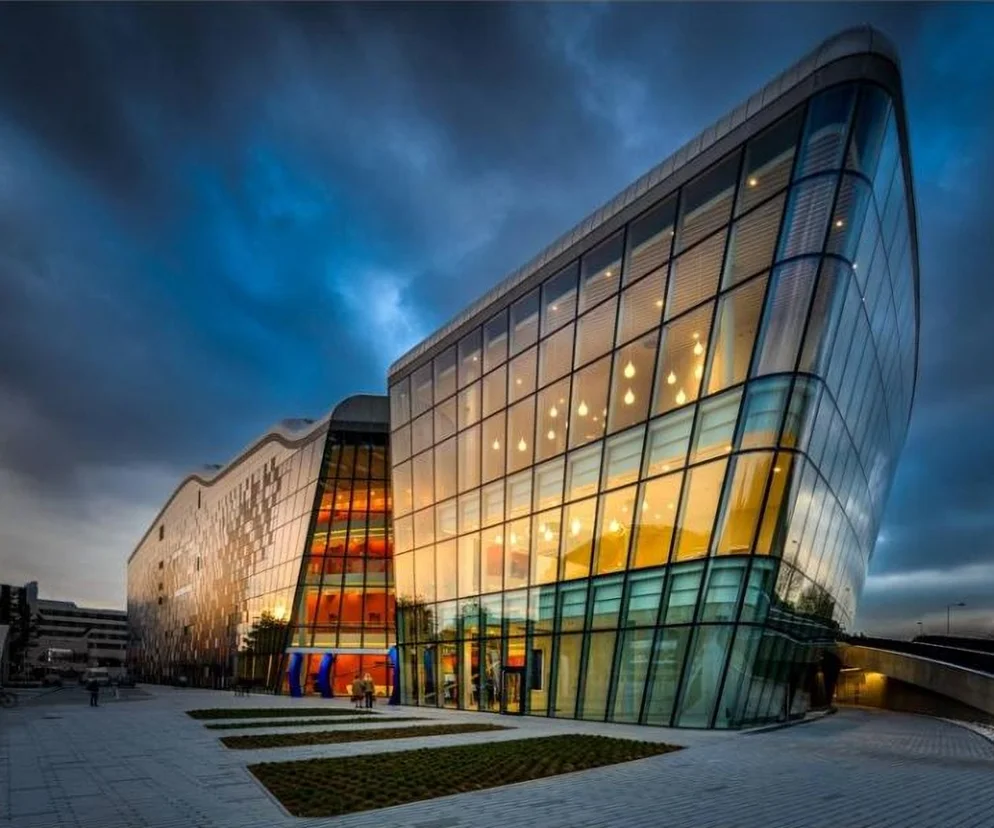

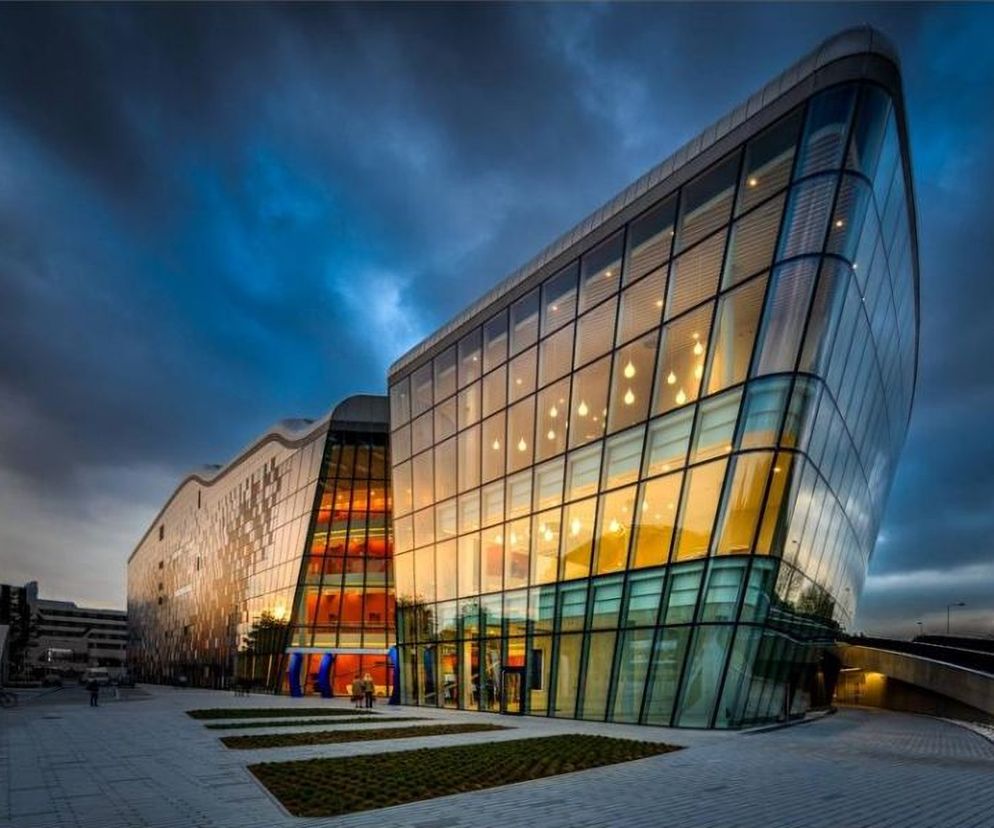

Autor: ALUPROF ICE Kraków Congress Centre. Wykorzystane systemy aluminiowe to m.in: MB-SE95 oraz MB-78EI

Aluminiowe systemy przeciwpożarowe Aluprof umożliwiają projektowanie różnego typu elementów zabudowy, odpowiedzialnych za organizację w budynkach tzw. stref pożarowych i zapewniających odpowiednie warunki ewakuacji osób. Zakres tych rozwiązań obejmuje zarówno produkty powiązane konstrukcyjnie z grupą systemów okienno-drzwiowych, jak i bazujące na fasadowych systemach słupowo-ryglowych.

Przeszklone budynki, dzięki zastosowaniu efektownych systemów aluminiowych są synonimem nowoczesnej architektury. W Polsce powstaje w ciągu roku ponad 250 nowych obiektów z wykorzystaniem systemów aluminiowych Aluprof. Powstają z nich fasady salonów samochodowych, banków i hoteli, szpitali, parków technologicznych, oper, filharmonii, biurowców, kompleksów handlowych i rozrywkowych. Aluminium to materiał coraz chętniej wykorzystywany we współczesnym budownictwie. Wpływ na to mają przede wszystkim jego właściwości: wytrzymałość, plastyczność i trwałość. Rynek systemów przeciwpożarowych jest dość stabilny pod kątem rozwiązań technicznych – konstrukcje oparte o profile z odpowiednimi wypełnieniami ogniochronnymi oraz akcesoriami uzupełniającymi znane są co najmniej od kilkunastu lat. Odporność ogniowa tego typu konstrukcji, w zależności od potrzeb może mieścić się w klasach od EI15 aż do EI120 dla konstrukcji pionowych, w zakresie dachów odporność ta mieści się najczęściej w klasach RE30 lub REI30.

Zobacz galerię 2 zdjęcia

Autor: ALUPROF

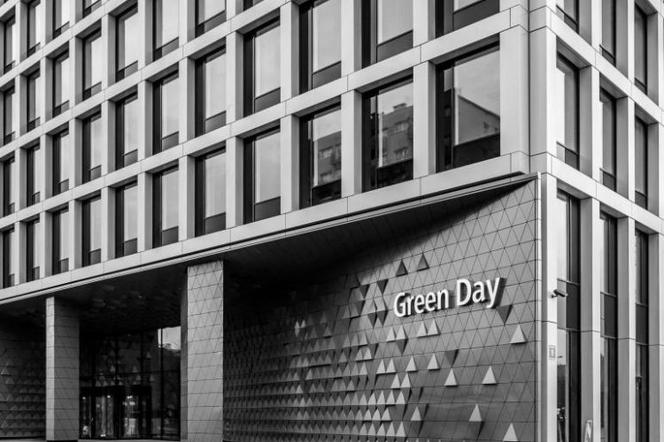

Wrocławski biurowiec Green Day. Zastosowane systemy aluminiowe to m.in: MB-SR50N HI oraz MB-SR50N EI

Aluminiowe systemy przeciwpożarowe

Standardy budownictwa stale rosną, a dziedzina ochrony przeciwpożarowego budynków jest jednym z wymagań priorytetowo traktowanych we współczesnej architekturze. Sprawia to, że rynek systemów przeciwpożarowych jest duży, a dynamika jego rozwoju jest zdecydowanie większa, niż w przypadku podstawowych systemów okienno-drzwiowych i fasadowych, ustępując jedynie dynamice wzrostu sprzedaży najnowszych rozwiązań stosowanych w budownictwie energooszczędnym i pasywnym. Systemy ochrony przeciwpożarowej budynków są konsekwentnie modernizowane i udoskonalane. Ich rozwój polega zarówno na zwiększaniu odporności ogniowej, poszerzaniu możliwości konstrukcyjnych, zakresu możliwych do zastosowania wypełnień, okuć i akcesoriów dodatkowych, jak również na usprawnianiu procesów technologicznych i obniżaniu pracochłonności produkcji. Konstrukcja przegród i drzwi przeciwpożarowych jest najczęściej oparta na profilach z izolacją termiczną. Nie jest ona kluczowym elementem wpływającym na odporność ogniową, niemniej jednak wykorzystanie przekładek termicznych powoduje, że taki system ma możliwość stosowania nie tylko jako przegrody wewnętrzne, ale także jako zabudowa zewnętrzna. Istnieją systemy ścianek i drzwi, które w podstawowym zakresie nie mają właściwości przeciwpożarowych, lecz dzięki zastosowaniu dodatkowych wkładów ogniochronnych oraz odpowiednich akcesoriów i okuć nabierają cech zabudowy przeciwpożarowej. Z reguły jednak rozwiązania spełniające wymogi odpowiedniej klasy EI bazują na profilach specjalnie projektowanych z myślą o spełnieniu tych wymagań. Profile te są zwykle zbudowane symetrycznie, co ma podwójne znaczenie: zapewnia identyczną odporność ogniową niezależnie od tego, z której strony wystąpi pożar. Konstrukcja taka jest również optymalna pod kątem produkcji profili, ich późniejszej obróbki i montażu.

Zobacz galerię 2 zdjęcia

Autor: ALUPROF

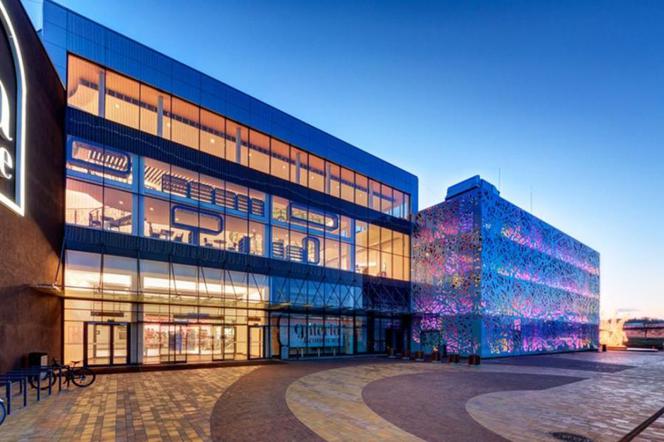

Centrum handlowe w Bronowicach. Wykorzystane systemy aluminiowe to: MB-SR50, MB-78EI, MB-SR50EI oraz MB-118EI

Przykładem rozwiązania o symetrycznej budowie i dużych możliwościach technicznych jest jeden z najpopularniejszych na polskim rynku systemów przegród i drzwi przeciwpożarowych ALUPROF MB-78EI. Jego profile mają 3 komory, z których środkowa jest jednocześnie strefą izolacji termicznej. Ma on możliwość zastosowania dwóch rodzajów wkładów ogniochronnych typu GKF lub CI, które w zależności od układu i ilości komór, w jakich zostaną użyte dają możliwość uzyskania klasy od EI15 aż do EI90. Konstrukcja jest bardzo wytrzymała, pozwala na wykonywanie drzwi i ścianek o dużych gabarytach, jest elastyczna pod względem rodzaju możliwych do zamontowania w niej okuć, zamków, samozamykaczy i innych akcesoriów. Ma także szeroki zakres grubości wypełnień, który wynosi od 8 do 65 mm. Może w nim być zastosowane zarówno pojedyncze szkło ognioodporne, jak i termoizolowane zestawy zespolone, wykonane z użyciem takiego szkła. Możliwa jest jednocześnie rezygnacja w przegrodach przeciwpożarowych z pionowych profili pomiędzy taflami szkła, co daje bardzo atrakcyjny wizualnie efekt tzw. ścianek bezszprosowych. Rozwiązania uszczelnienia drzwi pozwalają na uzyskanie odpowiednich parametrów odporności na infiltrację wody i powietrza, łącznie z dymoszczelnością w klasie S₂₀₀, S_a.

System MB-78EI jest także podstawą innych ciekawych konstrukcji przeciwpożarowych: automatycznych drzwi przesuwnych MB-78EI DPA w klasach EI15 oraz EI30, a także przegród MB-118EI o odporności ogniowej w klasie EI120. Ta ostatnia konstrukcja bazuje na pięciokomorowych profilach, w których każda komora jest wypełniona wkładem ogniochronnym. Zakres szklenia przegród w systemie MB-118EI dochodzi do 84.

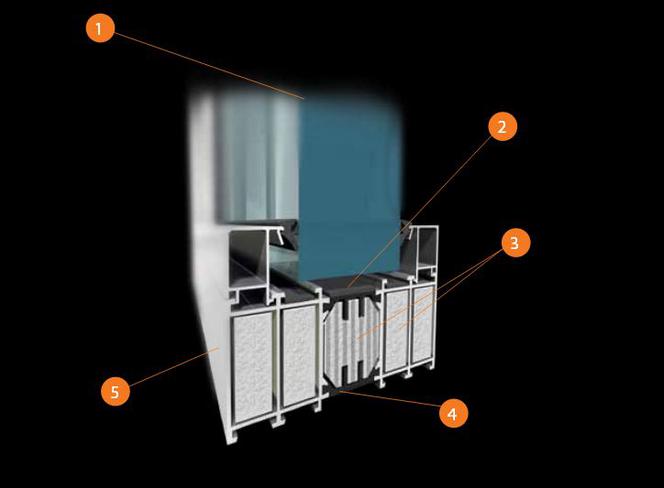

system przeciwpożarowy — Autor: Aluprof Przegroda przeciwpożarowa MB-118EI; 1. Szkło ognioodporne pojedyncze lub zespolone wypełnienia grubości do 84 mm; 2. Akcesoria stalowe i taśmy pęczniejące zabezpieczające konstrukcję przed skutkami wysokiej temperatury; 3. Wypełnienia ogniochronne typu GKF i typu CI wewnątrz profili – klasa odporności ogniowej EI 120; 4. Profilowana przekładka termiczna zapewniająca odpowiednią ochronę przed utratą ciepła; 5. 5-komorowa, symetryczna konstrukcja, dzięki której odporność ogniowa jest zachowana niezależnie od strony działania ognia

Innym ciekawym i coraz częściej stosowanym rodzajem konstrukcji przeciwpożarowych są okna i drzwi zewnętrzne MB-86EI w klasie EI30. To rozwiązania oparte na systemie okienno-drzwiowym MB-86, który cechuje wysoka izolacyjność termiczna i akustyczna oraz szczelność na wodę i powietrze. System MB-86EI łączy w sobie zatem zalety klasycznego systemu okienno-drzwiowego z właściwościami przegród ognioodpornych. Można w nim wykonywać duże i ciężkie konstrukcje: okna otwierane ze skrzydłami o wadze do 130 kg i drzwi ze skrzydłami o wadze do 200 kg. Zastosowane w nich wypełnienia 3-szybowe mogą mieć grubość do 70 mm w oknach i do 61 mm w drzwiach. Okna w systemie MB-86EI mogą być stałe lub otwierane do wewnątrz, natomiast drzwi mogą być otwierane zarówno na zewnątrz, jak i do wewnątrz. Zabudowa wykonana w systemie MB-86EI spełnia wszelkie wymagania obowiązujących przepisów i norm szczególnie dotyczących oszczędzania energii i ochrony środowiska, zapewniając przy tym odpowiednie bezpieczeństwo pożarowe.

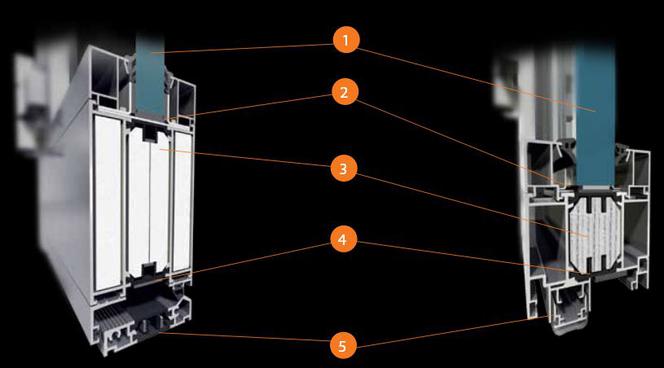

Autor: Aluprof Okno przeciwpożarowe MB-86EI; 1. Profile o trzykomorowej budowie, gdzie centralną część stanowi komora izolacyjna pomiędzy przekładkami termicznymi o szerokości 43 lub 42 mm; 2. Elementy izolacji ogniowej w komorach wewnętrznych kształtowników aluminiowych oraz specjalne akcesoria i materiały funkcjonujące w przestrzeni pomiędzy kształtownikami aluminiowymi a szkłem; 3. Szeroki zakres grubości możliwych do zastosowania szyb pozwala na stosowanie różnych rodzajów szkła zespolonego, w tym zestawów dwukomorowych; 4. Okucia stosowane w MB-86EI standardowo są w klasie antywłamaniowej RC2

W zakresie przeciwpożarowych systemów fasadowych przykładami mogą być konstrukcje ALUPROF MB-SR50N EI. Rozwiązania te oparte są na podstawowym systemie słupowo-ryglowy, który wyposażony jest w dodatkowe wkłady ogniochronne wewnątrz profili oraz akcesoria uzupełniające, funkcjonujące w przestrzeni powstałej pomiędzy wypełnieniami, konstrukcją nośną i listwami do szklenia. Dzięki temu fasada przeciwpożarowa w widoku niczym nie różni się od swojej wersji podstawowej. System MB-SR50N EI to także rozwiązanie uniwersalne: daje możliwość stosowania zarówno w formie zabudowy zewnętrznej, jak i w postaci wysokich przegród wewnętrznych. Można z nich wykonywać także przeszklenia dachowe. Fasady pionowe lub te odchylone od pionu o kąt ±15° wyróżnia odporność ogniową w klasach od EI15 do EI60, natomiast przeszklenia dachowe - klasa do REI30/RE45. Pomimo spełniania ostrych kryteriów bezpieczeństwa pożarowego, systemy te dają dużą swobodę w kształtowaniu brył architektonicznych. W konstrukcjach przestrzennych segmenty fasad pionowych można połączyć pod różnymi kątami, natomiast dachy mogą być płaskie lub pochylone pod kątem do 80°, stanowiąc konstrukcje jedno- lub dwuspadowe. Mogą być one estetycznie połączone z pionowymi fasadami.

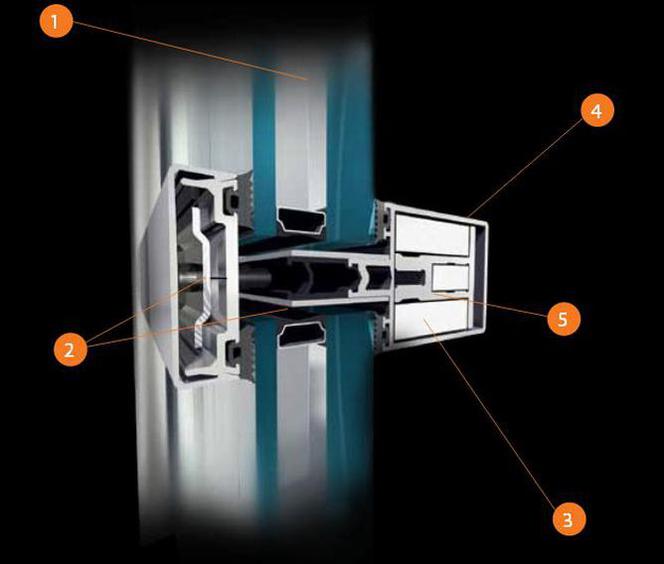

Autor: Aluprof System fasady przeciwpożarowej MB-SR50N EI: 1. Szkło ognioodporne pojedyncze lub zespolone, system mocowania wypełnień pozwalający na stosowanie szkła grubości do 52 mm; 2. Akcesoria stalowe, specjalne śruby oraz taśmy pęczniejące, zabezpieczające konstrukcję przed skutkami wysokiej temperatury; 3. Wypełnienia ogniochronne typu GKF lub typu CI wewnątrz profili (ognioodporność w klasach od EI 15 do EI 60); 4. Nośna konstrukcja słupowo-ryglowa umożliwia budowę fasad pionowych, pochylonych od pionu o kąt do ± 7,5º oraz przeszkleń dachowych; 5. Rdzeń wewnętrzny z kształtownika aluminiowego, zapewniający trwałość konstrukcji podczas pożaru

Ważną cechą oddzieleń przeciwpożarowych jest możliwość łączenia ze sobą różnych konstrukcji z zachowaniem odpowiedniej klasy odporności ogniowej. Przykładem są tu drzwi systemu ALUPROF MB-78EI wbudowane w fasadę. Cała wykonana w ten sposób konstrukcja może mieć klasę EI30 lub EI60. Podobna możliwość połączenia konstrukcji z dwóch różnych systemów przeciwpożarowych istnieje także w przypadku drzwi MB-78EI w ściankach MB-118EI oraz okien MB-86EI w fasadzie MB-SR50N EI. Dzięki temu mamy możliwość dokładnego dostosowania kształtu i funkcji konstrukcji przeciwpożarowych do konkretnych wymagań danego obiektu.
