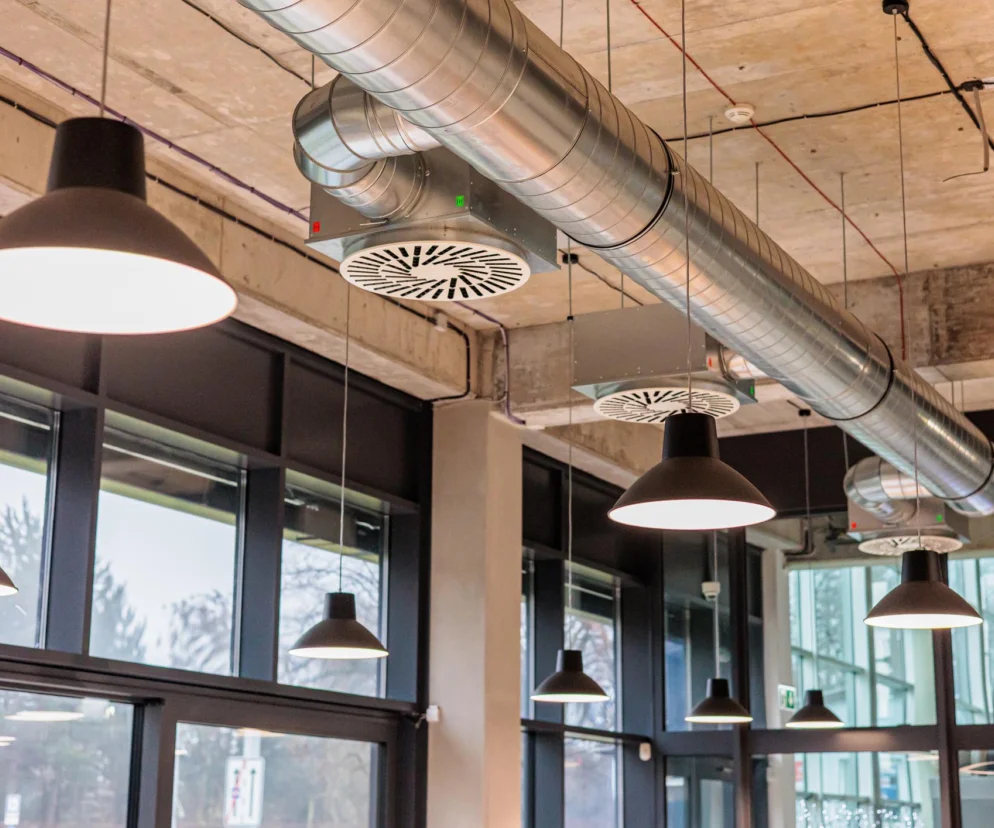

W nowoczesnych instalacjach wentylacyjno-klimatyzacyjnych ważną rolę odgrywają systemy regulacji strumienia powietrza, które zapewniają komfort termiczny, odpowiednią jakość powietrza oraz efektywność energetyczną. Dwa podstawowe typy to systemy CAV (Constant Air Volume – stały strumień powietrza) oraz VAV (Variable Air Volume – zmienny strumień powietrza). Systemy te różnią się podejściem do regulacji przepływu powietrza: CAV utrzymuje stałą objętość, dostosowując temperaturę, natomiast VAV modyfikuje strumień przy stałej temperaturze nawiewu. Wybór między nimi zależy od charakteru budynku, zmienności obciążenia cieplnego i wymagań energetycznych.
Przeczytaj również: Przeglądy i konserwacja instalacji HVAC – jak ograniczyć awarie i wydłużyć żywotność systemów?
Jak działa system CAV?
CAV (Constant Air Volume) to system, w którym powietrze dostarczane jest do stref ze stałą wydajnością, lecz ze zmienną temperaturą nawiewu. Strumień powietrza jest obliczany na podstawie maksymalnych zysków ciepła (Q_max), a regulacja odbywa się poprzez zmianę temperatury nawiewu w centrali klimatyzacyjnej oraz za pomocą strefowych elementów grzewczo-chłodzących, takich jak nagrzewnice lub chłodnice powietrza.
Zalety i wady
Zalety systemu CAV obejmują prostotę konstrukcji, stabilną charakterystykę pracy wentylatorów oraz brak potrzeby zewnętrznego sterowania w podstawowych regulatorach, co obniża koszty początkowe w porównaniu do systemu VAV. Wady to wyższe zużycie energii przy zmiennym obciążeniu, gdyż system działa na maksimum nawet w okresach niskiego zapotrzebowania, co może generować do 30% zbędnych kosztów. Wnioskować należy, iż jest to system dobry dla obiektów, w których występują stałe rozkłady zysków ciepła oraz przebywa w nich względnie stała liczba osób.
Jak działa system VAV?
VAV (Variable Air Volume) to system, w którym strumień powietrza jest zmienny, a temperatura stała. Różne zapotrzebowanie poszczególnych stref na ciepło jest wyrównywane przez zmianę natężenia przepływu powietrza doprowadzanego. Regulacja odbywa się ilościowo poprzez przepustnice w terminalach VAV, sterowane sygnałami z czujników temperatury, stężenia CO₂ lub ciśnienia. System ten, ze względu na swoją specyfikę, umożliwia znaczne oszczędności w poborze mocy przez wentylator oraz w wydajności chłodniczej i grzewczej, szczególnie podczas pracy systemu przy niepełnym obciążeniu.
Zalety i wady
Zalety VAV to znaczące oszczędności energii, dzięki mniejszej mocy wentylatorów i efektywniejszej pracy agregatów chłodniczych. Umożliwia indywidualną regulację w wielu strefach przy jednej centrali, poprawiając komfort w budynkach o zmiennej frekwencji. Wady to wyższe koszty inwestycyjne, złożoność instalacji (potencjalne błędy projektowe) oraz problemy z wilgotnością przy niskich strumieniach.
Różnice między systemami CAV a VAV
W systemach CAV wentylatory pracują zwykle ze stałą prędkością, a ilość dostarczanego powietrza oparta jest na maksymalnych obciążeniach projektowych. W warunkach mniejszych obciążeń regulator CAV nie zmienia ilości powietrza — zamiast tego zmienia się temperatura nawiewu, aby utrzymać komfort termiczny.
Natomiast w systemach VAV ilość powietrza dopływającego do każdego pomieszczenia zmienia się dynamicznie. Dzięki czujnikom i regulatorom przepustnic możliwe jest ograniczanie przepływu w strefach o mniejszym zapotrzebowaniu, i zwiększanie go tam, gdzie jest to konieczne. Rezultatem jest bardziej elastyczna i energooszczędna praca instalacji.
| Kryterium | CAV | VAV |
| Ilość powietrza | Stała | Zmienna |
| Sterowanie | Proste | Zaawansowane |
| Efektywność energetyczna | Niższa | Wyższa |
| Kompatybilność z automatyką | Podstawowa | Rozszerzona |
| Koszty inwestycyjne | Niższe | Wyższe |
| Komfort mikroklimatu | Mniej elastyczny | Bardziej elastyczny |
Przeczytaj również: Wentylacja hybrydowa: efektywność energetyczna i komfort pracy w halach przemysłowych
Systemy VAV zazwyczaj oferują większą elastyczność w odniesieniu do warunków pracy i są coraz chętniej stosowane w nowych realizacjach, podczas gdy CAV nadal znajduje zastosowanie tam, gdzie prostota instalacji i niższe nakłady inwestycyjne są priorytetem.
Regulatory przepływu — elementy niezbędne do pracy systemów
Regulatory przepływu powietrza są istotnym elementem instalacji HVAC i występują w wariantach przeznaczonych do obu systemów:
- Regulatory CAV — mechaniczne lub wyposażone w siłownik, utrzymujące zadany strumień powietrza, często działające niezależnie od rozbudowanych systemów automatyki. Standardowe regulatory CAV są wykonywane z materiałów odpornych na ciśnienie robocze i mogą pracować zarówno w części nawiewnej, jak i wywiewnej instalacji.
- Regulatory VAV — bardziej zaawansowane urządzenia, które w oparciu o pomiary różnicy ciśnień precyzyjnie sterują położeniem przepustnicy w celu uzyskania zmiennego strumienia powietrza.
Polecany artykuł:
Efektywność energetyczna — praktyczne konsekwencje wyboru
Główną zaletą systemów VAV jest ich potencjał do oszczędności energii w porównaniu z systemami CAV. Dzięki zmiennej ilości nawiewanego powietrza możliwe jest projektowanie instalacji z uwzględnieniem zmiennego zapotrzebowania, co skutkuje mniejszymi przepływami powietrza w okresach o niskim obciążeniu.
Ma to praktyczne przełożenie na:
- mniejsze rozmiary kanałów i urządzeń,
- niższe zużycie energii przez wentylatory,
- mniejsze obciążenie systemów chłodzenia i ogrzewania w trybach częściowego obciążenia.
Z tego powodu systemy VAV są często rekomendowane w dużych i zróżnicowanych strefach wentylacyjnych, szczególnie tam, gdzie znaczące są różnice w obciążeniu poszczególnych pomieszczeń w czasie.
Przeczytaj również: Wentylacja i klimatyzacja w obiektach medycznych. Jak projektować systemy HVAC?
Zastosowanie CAV i VAV w projektowaniu instalacji
W projektowaniu systemów HVAC warto pamiętać, że:
- CAV może być optymalnym rozwiązaniem dla obiektów o stałych wymaganiach powietrznych, np. magazynów, laboratoriów lub sal konferencyjnych o jednorodnym obciążeniu.
- VAV sprawdza się tam, gdzie zapotrzebowanie jest zmienne — np. biura z różnymi strefami klimatycznymi czy sale wykładowe o zmiennej liczbie użytkowników.
W praktyce często stosuje się rozwiązania hybrydowe, łączące elementy obu podejść dla optymalnego balansu komfortu i efektywności energetycznej.
Podsumowanie
Decyzja między systemem CAV a VAV zależy od wielu czynników — od specyfiki budynku, przez sposób użytkowania, po oczekiwania dotyczące efektywności energetycznej i kosztów eksploatacji. Dla prostych, niskoobciążonych obiektów CAV pozostaje rozwiązaniem skutecznym, natomiast tam, gdzie warunki są dynamiczne, VAV staje się technologią preferowaną przez coraz większą liczbę projektantów HVAC.
