Ogrzewanie ścienne - połączenie ogrzewania ściennego i podłogowego w pomieszczeniach o małej powierzchni

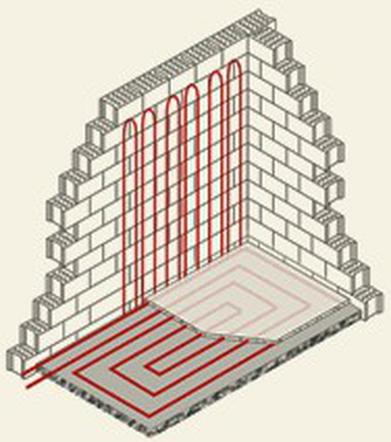

Autor: Enereko Sp. z o.o. Połączenie ogrzewania ściennego i podłogowego w pomieszczeniach o małej powierzchni

Systemy ogrzewania ściennego, w porównaniu do klasycznych rozwiązań grzejnikowych, mają wiele zalet. Są one zasilane czynnikiem o temperaturze nieprzekraczającej 55°C, przy temperaturze powrotu wynoszącej ok. 35°C.

Krótka charakterystyka ogrzewania ściennego

Systemy ogrzewania ściennego, w porównaniu do klasycznych rozwiązań grzejnikowych, mają wiele zalet. Są one zasilane czynnikiem o temperaturze nieprzekraczającej 55°C, przy temperaturze powrotu wynoszącej ok. 35°C. Takie parametry czynnika pozwalają wykorzystać z maksymalną sprawnością kotły kondensacyjne i pompy ciepła. Czynnik o takich parametrach łatwo uzyskać z układów solarnych czy też wkładów kominkowych, co umożliwia zasilanie ogrzewania w przejściowych porach roku, bez konieczności uruchamiania głównych źródeł ciepła.

Przy zastosowaniu ogrzewania ściennego duże, ciepłe powierzchnie o temperaturze 25–30°C, które otaczają człowieka, przekazują ciepło głównie drogą promieniowania, pozwalają spełnić warunki komfortu przy temperaturze powietrza 16–18°C.

Zastosowanie ciepłowodowego ogrzewania ściennego jest w stanie obniżyć koszty eksploatacyjne związane z ogrzewaniem budynku o 40–60% w porównaniu z rozwiązaniami klasycznymi. Jest to możliwe dzięki:

  • niskiej temperaturze zasilania,
  • minimalnemu zładowi wody w instalacji,
  • podniesieniu izolacyjności ściany zewnętrznej poprzez jej osuszenie,
  • efektywniejszemu wykorzystaniu energooszczędnych źródeł ciepła.

Obok wymiernych finansowo oszczędności energii ogrzewanie ścienne podnosi komfort pomieszczeń poprzez:

  • równomierny rozkład temperatury odczuwalnej,
  • eliminację prądów konwekcyjnych unoszących kurz i alergeny,
  • wzrost wilgotności względnej powietrza wynikający z obniżenia jego temperatury, zachowanie naturalnej jonizacji powietrza.
Ogrzewanie ścienne
Autor: Enereko Sp. z o.o. Od lewej: ogrzewanie tradycyjne, ogrzewanie ścienne, ogrzewanie podłogowe

Średnia wartość temperatury powietrza i przeciętnej temperatury powierzchni wszystkich otaczających przegród stanowi odczuwaną przez człowieka temperaturę otoczenia. Szczegółowo związek ten przedstawia poniższy wykres Königa.

Ogrzewanie ścienne
Autor: Enereko Sp. z o.o. Wykres Königa



Bezpośrednie ogrzewanie ścian eliminuje możliwość wykraplania wilgoci na powierzchniach np. w narożnikach lub tych przesłoniętych meblami. Uniemożliwia to rozwój toksycznych pleśni. Wysuszone ściany zapewniają dłuższą żywotność struktur budowlanych, a straty ciepła poprzez ściany zewnętrzne są ograniczane poprzez wzrost izolacyjności suchych przegród budowlanych.

Opis ciepłowodowego systemu RAYON

Jest to nowy rodzaj ogrzewania ściennego oferowany przez firmę Enereko. Pozwala on na realizację ogrzewania ściennego w pomieszczeniach o wysokości do 4 m. W skład systemu wchodzi typoszereg ciepłowodowych paneli grzewczych o wysokości od 470 do 1970 mm i szerokości 415 mm.

Wymiary paneli RAYON
Nazwa/Typ Moc grzewcza [W]Wysokość [mm]Szerokość [mm]
RAYON/R 200  130   1970  415
RAYON/R 150  100  1470  415
RAYON/R 125  80  1220  415
RAYON/R 100  65  970  415
RAYON/R 75  50  720  415
RAYON/R 50  35  470  415

System wykonany jest z połączenia wysokogatunkowych metali: miedzi (obieg wodny paneli) oraz stali nierdzewnej (ciepłowody). Panel RAYON zbudowany jest z:

  • kolektora zasilającego – wykonanego z miedzianej rury, przez którą płynie ciepła woda przygotowana przez źródło ciepła (np. kocioł , solar lub pompę ciepła),
  • ciepłowodów – układu wykonanego z połączonych ze sobą rur nierdzewnych, wypełnionych czynnikiem grzewczym.

Zastosowane materiały zapewniają odporność elementów na korozję i dużą odporność na uszkodzenia mechaniczne elementów zamontowanych w ścianie. Producent zapewnia poziom szczelności ciepłowodów i gwarantuje, iż warunki panujące w układzie nie zmienią się przez ponad 50 lat użytkowania.
W przypadku zastosowania, w miejsce wody krążącej w systemie grzewczym, czynników o obniżonej temperaturze zamarzania (np. stosowanych w układach solarnych), układ nie ulegnie uszkodzeniu nawet po długotrwałym wyłączeniu ogrzewania dyżurnego w czasie mrozów (do –20°C). Czynnik wypełniający ciepłowody jest ekologiczny i bezpieczny dla człowieka. W ciepłowodach znajduje się on pod ciśnieniem niższym od atmosferycznego i nie stanowi zagrożenia nawet po mechanicznym rozszczelnieniu układu. Uszkodzenie paneli nie wyłącza z ruchu całego systemu grzewczego.

Pojemność cieplna układu ogrzewczego ściennego jest mała (kilkakrotnie mniejsza od pojemności układu ogrzewania tradycyjnego), co pozwala zastosować ogrzewanie programowane pomieszczeń i dalsze oszczędności zużycia energii.
Jest możliwość łączenia systemu z ogrzewaniem podłogowym. Mogą być także zastosowane grzejniki zewnętrzne, np. łazienkowe. Dodatkową cechą ciepłowodowego ogrzewania ściennego jest to, że nie ma potrzeby układania ekranów pod ciepłowody na ścianach.

Działanie systemu RAYON

Do przekazywania ciepła wykorzystywany jest czynnik roboczy występujący w dwóch stanach skupienia (cieczy wrzącej w  temperaturze 35–50°C oraz pary skraplającej się i przekazującej ciepło). Procesy wrzenia i skraplania zachodzą wewnątrz ciepłowodu.

Panele ciepłowodowe systemu można łączyć w pakiety, dobierając indywidualnie ich długość oraz liczbę. Ich montaż najkorzystniej jest wykonać na ścianach zewnętrznych kierując się zasadą, że zapotrzebowanie ciepła pokrywamy tam, gdzie powstają jego straty, w celu wyrównania temperatur powierzchni wszystkich ścian otaczających pomieszczenie (ściana zewnętrzna jest zawsze chłodniejsza), jak również z uwagi na poprawę współczynnika przenikania ciepła U nawet o 30% (dzięki podsuszaniu tej ściany). W układzie tym ściany zewnętrzne powinny charakteryzować się współczynnikiem przenikania ciepła nie większym niż U = 0,3 W/(m²K). w przeciwnym razie należy uwzględnić dodatkową warstwę izolacji termicznej, aby uniknąć dodatkowych strat ciepła.

Przymocowaną bezpośrednio do przegrody instalację z połączonych paneli mocuje się na ścianie i pokrywa warstwą tynku o grubości 30 mm. Warstwa tynku pokrywająca instalację jest nagrzewana przez ciepłowody i przekazuje ciepło otoczeniu w postaci subtelnego promieniowania.

Zastosowanie

Ogrzewanie ścienne ciepłowodowe RAYON, nadaje się do zastosowania, zwłaszcza w połączeniu z takimi źródłami ciepła, jak kotły kondensacyjne, solary czy pompy ciepła. Urządzenia te osiągają wówczas wyższą sprawność, niż wtedy, gdy współpracują z tradycyjnym ogrzewaniem grzejnikowym. Ogrzewanie ścienne warto także stosować w miejscach, w których montaż grzejników jest niewskazany lub bardzo utrudniony – ze względów estetycznych lub higienicznych, albo trudno znaleźć na nie odpowiednią powierzchnię. Można je układać także tam, gdzie nie da się zamontować zwykłego grzejnika, a więc np:. na łukach, kolumnach czy skosach dachowych. Bardzo dobrze sprawdza się również w pomieszczeniach o dużej wilgotności powietrza.

System RAYON znajduje zastosowanie w:

  • budownictwie jedno- i wielorodzinnym (w każdym ze standardów),
  • hotelach,
  • szkołach, przedszkolach, żłobkach,
  • obiektach służby zdrowia: szpitalach, przychodniach, gabinetach lekarskich itp.,
  • lecznicach dla zwierząt,
  • lokalach gastronomicznych,
  • obiektach sanatoryjnych itp.,
  • obiektach handlowych,
  • obiektach przemysłowych i produkcyjnych o podwyższonych wymogach higienicznych, np. przemysł farmaceutyczny, elektroniczny, itp.,
  • obiektach zabytkowych.

Sposoby połączenia paneli ciepłowodowych ze źródłem ciepła

Przewody rozprowadzające mogą być prowadzone zarówno w ścianach,  jak i w  podłodze (koniecznie w izolacji termicznej). Moduły paneli ciepłowodowych (łączone są szeregowo) w poszczególnych pomieszczeniach mogą być podłączone ze źródłem ciepła np. kotłem niskotemperaturowym, pompą ciepła czy też układem solarnym na dwa sposoby – opisane poniżej.

1. Układ etażowy rozdzielaczowy

Panele ciepłowodowe zasilane są z rozdzielacza, centralnie usytuowanego (zalecane) względem ogrzewanych pomieszczeń, analogicznie jak przy ogrzewaniu podłogowym. Obiegi ogrzewania podłogowego i obiegi ogrzewania  mogą być zasilane z tego samego rozdzielacza. Średnice nominalne poszczególnych przewodów rurowych przyłączy rozdzielacza należy dobrać odpowiednio do strumieni przepływu.
Każdy moduł grzewczy w pomieszczeniu składający się maksymalnie z 8 registrów połączonych szeregowo zasilany jest bezpośrednio z rozdzielacza wyposażonego w zawory termostatyczne i odcinające. Regulacja temperatury odbywa się za pomocą termostatów pokojowych współpracujących z siłownikami termicznymi zamontowanymi na zaworach termostatycznych  przy rozdzielaczu.

Ogrzewanie ścienne Rayon - układ rozdzielaczowy
Autor: Enereko Sp. z o.o. Układ rozdzielaczowy


2. Układ obwodowy (Tichelmana)

Przewody o średnicy minimum DN 20 prowadzone są wzdłuż ścian zewnętrznych zasilając poszczególne moduły paneli ciepłowodowych w układzie Tichelmana (przewody zasilające i powrotne mają jednakowe długości gwarantuje to jednakowe ciśnienie przed każdym modułem grzewczym)
Regulacja temperatury w mieszkaniu (na kondygnacji) odbywa się za pomocą jednego sterownika umieszczonego w pomieszczeniu reprezentacyjnym.


Ogrzewanie ścienne Rayon - układ obwodowy
Autor: Enereko Sp. z o.o. Układ obwodowy

Przykładowe rozwiązania z wykorzystaniem ogrzewania podłogowego RAYON
