Wieżowiec Cosmopolitan. Unikalna konstrukcja wspornikowa - wanty mostowe

Cosmopolitan będzie jednym z najwyższych wieżowców w Polsce. Wznoszony przez Hochtief Polska wysokościowiec ma 160 m i wyróżnia go unikalna wantowa konstrukcja wspornikowa. Największym wyzwaniem inżynierskim było zaprojektowanie wieszaków (want), które umożliwiałyby odpowiednią współpracę wszystkich elementów konstrukcji wieżowca. Podwieszenie konstrukcji zaprojektowała firma Mosty Gdańsk.

Budynek apartamentowo-biurowy Cosmopolitan składa się z dwóch części - średniowysokiej oraz wysokiej. Wieżowiec ma 160 m wysokości i zawiera 4 kondygnacje podziemne oraz 45 kondygnacji nadziemnych.

Zobacz: Cosmopolitan

Wanty jak w konstrukcjach mostowych

Projektowaniem podwieszenia konstrukcji oraz stropów sprężonych zajmowała się firma Mosty Gdańsk. Stropy nadziemne średniej grubości 23 cm wykonane są z kablobetonu w tzw. systemie bezprzyczepnościowym. W celu zmniejszenia ciężaru konstrukcji, w stropach zastosowano wkładki odciążające typu Cobiax.

Poziomy od 8 do 44 podzielone są na 2 części: typową oraz wspornikową, która ma wspornik długości 11,7 m. Wykonanie tego typu konstrukcji możliwe było jedynie dzięki zastosowaniu 3 par want mostowych, nachylonych pod kątem 76 stopni, pozwalających na podwieszenie 11 kondygnacji każda. Wieszaki (wanty), każdy długości około 35 m, wykonane są z 75 bądź 109 lin ze stali wysokiej wytrzymałości (1860 MPa). Liny umieszczone są w rurach osłonowych, które po wykonaniu końcowej rektyfikacji wieszaków zostaną zainiektowane zaczynem cementowym zapewniającym odpowiednią izolację termiczną.

Ważna współpraca wszystkich elementów konstrukcji

Największym wyzwaniem inżynierskim było zaprojektowanie wieszaków, które umożliwiałyby odpowiednią współpracę wszystkich elementów konstrukcji, podczas kolejnych etapów wznoszenia wieżowca oraz w fazie użytkowej budynku. W części wspornikowej budynku, na poziomach +8, +19, +30 zlokalizowane były kratownice stalowe, każda wysokości dwóch kondygnacji i wadze około 44 ton. W węzłach dolnych kratownicy zamontowano zakotwienia bierne want, natomiast zakotwienia czynne (dzięki którym następuje realizacja naciągu) znajdują się w stalowym bloku oporowym umieszczonym wewnątrz słupa żelbetowego (i oddylatowanym od niego).
Zastosowane stalowe bloki oporowe umożliwiły całkowite przekazanie siły od wieszaków w strop bez konieczności nadmiernego wytężania słupów, które skutkowałoby ich powiększeniem.
Wieszaki są naciągane zgodnie z opracowanym na potrzeby budowy programem naciągu, który uwzględnia poszczególne etapy wznoszenia konstrukcji, takie jak dobudowywanie kolejnych kondygnacji, montaż elewacji, prace wykończeniowe. Po przyłożeniu wszystkich obciążeń, wieszaki są rektyfikowane.

Zobacz galerię 6 zdjęć

Autor: Hochtief Polska

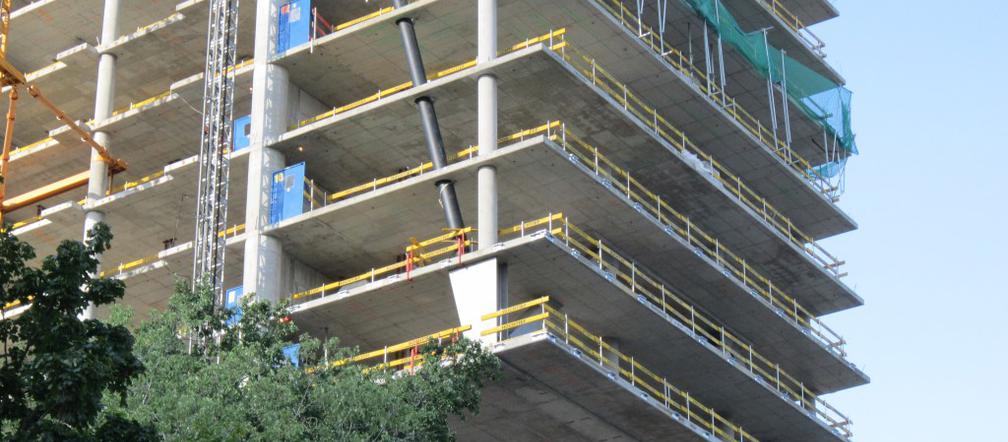

Część wspornikowa budynku Cosmopolitan z widocznym wieszakiem
