Cienkowarstwowe moduły fotowoltaiczne zintegrowane z fasadami

2010-12-13 12:39
Cienkowarstwowe moduły PV ProSol TF

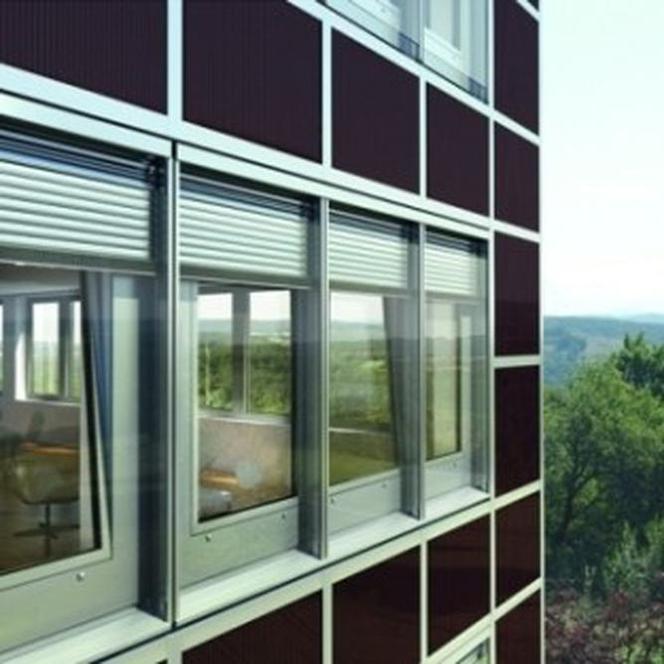

Autor: brak danych Pro Sol TF w pasach nieprzeziernych fasady Instytutu IFT

Cienkowarstwowe moduły fotowoltaiczne Schüco ProSol zintegrowane z oknami i fasadami przejmują funkcje tradycyjnych elementów okiennych i fasadowych, pozwalają przy tym kreować niepowtarzalne kompozycje.

Cienkowarstwowe moduły PV ProSol TF
Autor: brak danych Moduły Pro Sol TF na elewacji hali magazynowej

Moduły fotowoltaiczne, które można montować w fasadach izolowanych i nieizolowanych cieplnie oraz jako osłony przeciwsłoneczne zapewniają ogromną swobodę projektowania.

Przeczytaj koniecznie:  Krajowy plan działań w zakresie energii odnawialnej

Cienkowarstwowe, krzemowe moduły fotowoltaiczne ProSol TF można zintegrować z fasadami budynków na wiele sposobów, nadając im niepowtarzalne walory estetyczne, funkcjonalne, jak również ekologiczne. Moduły fotowoltaiczne nie tylko stanowią wydajny element systemu pozyskiwania energii, lecz także mogą pełnić różnorakie funkcje, tradycyjnie zarezerwowane dla innych elementów fasady. Ich jednolita struktura, różne stopnie przezierności oraz ciekawe formy przeszkleń dają niepowtarzalne efekty architektoniczne.

Fasady źródłem energii odnawialnej

Produkcja modułów fotowoltaicznych ProSol TF odbywa się w sposób przyjazny dla środowiska w zakładach Schüco w Osterweddingen w pobliżu Magdeburga. W porównaniu z innymi  technologiami produkcji, poziom emisji CO2 obniżono o ponad 50 000 ton rocznie. Dzięki innowacyjnym rozwiązaniom technologicznym moduły fotowoltaiczne mogą pełnić funkcję systemu pozyskiwana energii, zapewniającego ochronę przeciwsłoneczną, izolacyjność cieplną i akustyczną, ochronę przed warunkami pogodowymi oraz ochronę przed olśnieniem i zaglądaniem.

Technologia solarna nowej generacji

Elastyczny proces produkcji sprawia, że moduły fotowoltaiczne Schüco ProSol TF zapewniają swobodę w projektowaniu ciepłych okien i fasad. Mogą one występować w dużych rozmiarach, nawet 2,20x2,60 m (5,7 m2), a jednocześnie cechują się jednakową strukturą. Dzięki zastosowaniu technologii laserowej moduły fotowoltaiczne mogą zapewniać różny stopień przezierności, dostosowywany każdorazowo do indywidualnego rozwiązania projektowego.

Cienkowarstwowe moduły PV ProSol TF
Autor: brak danych Pro Sol TF na fasadzie izolowanej cieplnie

Moduły Schüco ProSol TF można instalować w strefach przeziernych i nieprzeziernych fasad w postaci półprzeziernych szyb zespolonych lub nieprzeziernych wypełnień. Przy zastosowaniu modułów półprzeziernych wnętrza są oświetlane wystarczającą ilością światła, system zaś pełni dodatkowo funkcję osłony przed nadmiernym nasłonecznieniem i przegrzewaniem pomieszczeń. W poszczególnych modułach można uzyskiwać zróżnicowany stopień przezierności. W wykonaniu półprzeziernym (20 %) uzysk energii sięga 50-55 Wp/m2, w wersji nieprzeziernej – 60-70 Wp/m2 . Wyjątkowo  korzystne współczynniki wydajności można uzyskać nawet w razie wysokich temperatur modułów oraz przy rozproszonym świetle.

Duże możliwości

Wydajne i elastyczne rozwiązania modułów cienkowarstwowych pozwalają podnieść wartość rynkową modernizowanych budynków przy stosunkowo niewielkich nakładach inwestycyjnych, bez względu na istniejące rozwiązania konstrukcyjne. Taką możliwość dają ujednolicone rozwiązania fasad nieizolowanych cieplnie firmy Schüco, które można wydajnie integrować z modułami Schüco ProSol TF w nieprzeziernych obszarach fasady. Przemyślane rozwiązanie wraz z dopasowanymi akcesoriami montażowymi umożliwia optymalizację kosztów i planowania, a także szybki montaż i w konsekwencji wcześniejsze oddanie budynku do eksploatacji.

Kompletne rozwiązania

Pozwalają one zużytkować potencjał wielkopowierzchniowych elewacji hal magazynowych i produkcyjnych. Przy stosunkowo niskich kosztach inwestycji fasady mogą być wyposażone w gotowe do montażu pakiety solarne. Kompletny zestaw solarny składa się z modułów cienkowarstwowych ProSol TF z inwerterem, o powierzchni 5,7 m2 każdy. Instalacja odbywa się przy minimalnym poziomie ingerencji w istniejącą strukturę budynku, gdyż moduły są  mocowane do elewacji w zaledwie czterech punktach.
Moduły cienkowarstwowe ProSol TF mogą być również instalowane jako nieprzezierne lub półprzezierne elementy ochrony przeciwsłonecznej Schüco ALB. W takiej konfiguracji integracja ze ścianami osłonowymi lub elewacjami murowanymi odbywa się za pośrednictwem dużych, mocowanych na stałe lameli. Prefabrykowane komponenty systemowe zapewniają prosty montaż oraz wysokie bezpieczeństwo planowania i realizacji systemu.
