Awaryjne systemy otwierania bram – jak działają poszczególne mechanizmy?

Automatyczne bramy garażowe są projektowane z myślą o codziennym komforcie użytkowania. Sterowanie pilotem lub aplikacją mobilną sprawia, że otwieranie i zamykanie garażu odbywa się praktycznie bez wysiadania z samochodu. W praktyce każdy system automatyki może jednak znaleźć się w sytuacji, w której nie będzie mógł wykonać swojej podstawowej funkcji. Najczęstszą przyczyną jest brak zasilania, ale równie problematyczne bywają awarie silnika, uszkodzenia elektroniki sterującej czy usterki mechaniczne.

Z tego powodu producenci napędów wyposażają swoje urządzenia w systemy awaryjnego otwierania. Ich zadaniem jest umożliwienie dostępu do garażu nawet wtedy, gdy automatyka pozostaje całkowicie nieaktywna.

Na czym polega awaryjne otwieranie bramy?

Podstawą działania większości systemów jest mechaniczne rozsprzęglenie napędu. W normalnych warunkach silnik połączony jest z bramą za pomocą wózka jezdnego poruszającego się w prowadnicy. Gdy użytkownik uruchomi mechanizm awaryjny, połączenie zostaje rozłączone, a skrzydło można przesuwać ręcznie.

Rozwiązanie to nie wymaga energii elektrycznej. Po odłączeniu napędu ciężar bramy przejmują sprężyny wyważające, dzięki którym ręczne otwarcie nie powinno wymagać użycia dużej siły. W prawidłowo wyregulowanym systemie nawet ciężka brama segmentowa może być podnoszona stosunkowo płynnie.

Skuteczność działania zależy jednak od stanu technicznego całego układu. Zużyte sprężyny, uszkodzone linki nośne lub nieprawidłowe wyważenie mogą znacząco utrudnić obsługę bramy po odłączeniu automatyki.

Kiedy system awaryjny okazuje się niezbędny

Najczęściej awaryjne otwieranie wykorzystywane jest podczas przerw w dostawie energii elektrycznej. W przypadku garaży stanowiących jedyne wejście do budynku brak możliwości otwarcia bramy może skutecznie uniemożliwić korzystanie z nieruchomości.

Równie często problem pojawia się podczas awarii napędu. Uszkodzeniu mogą ulec elementy elektroniczne sterownika, czujniki położenia, kondensatory rozruchowe czy przekładnia silnika. W takich sytuacjach nawet dostępne zasilanie nie pozwala na normalną pracę automatyki.

Mechanizm awaryjny bywa również wykorzystywany podczas prac serwisowych. Technik może rozłączyć napęd, aby sprawdzić stan wyważenia skrzydła, ocenić opory ruchu lub przeprowadzić regulację bez udziału silnika.

Polecamy: Napęd do bramy garażowej – jak dopasować go do rodzaju i wymiarów bramy?

Odblokowanie od wewnątrz – najpopularniejsze rozwiązanie

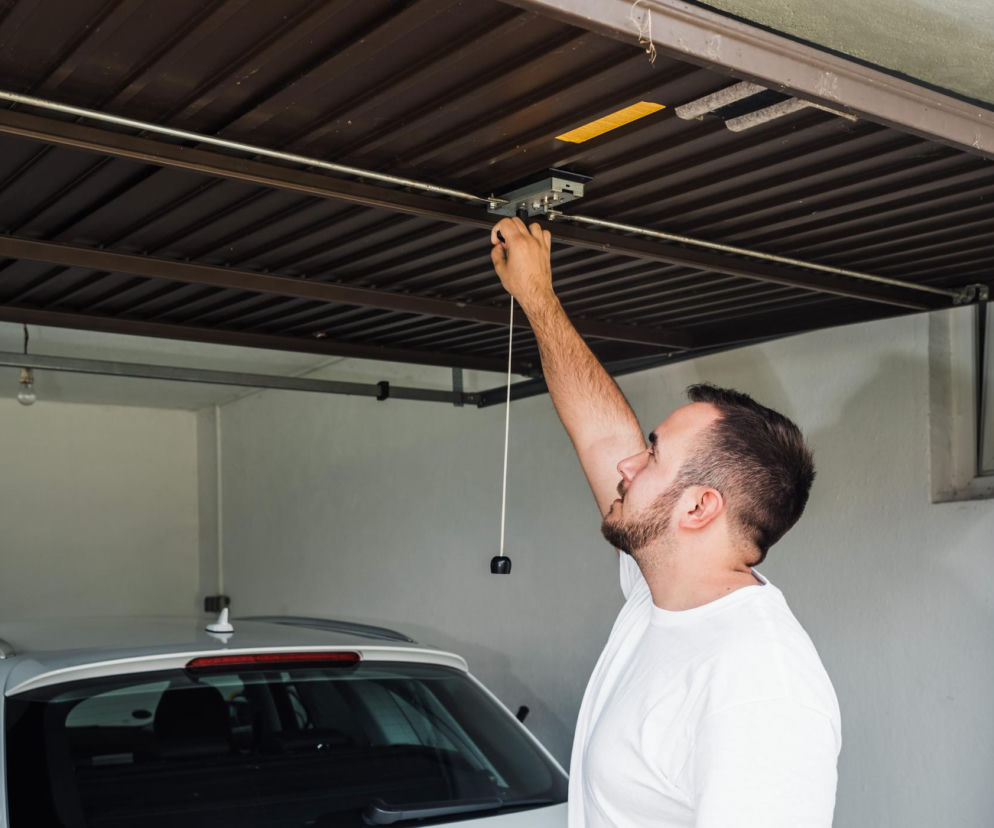

W większości garaży wyposażonych w dodatkowe drzwi wejściowe stosuje się wewnętrzny system rozsprzęglenia. Najczęściej ma postać charakterystycznej linki zakończonej uchwytem, zamocowanej bezpośrednio do mechanizmu sprzęgającego napędu.

Po pociągnięciu uchwytu następuje zwolnienie blokady i odłączenie wózka od prowadnicy. Od tego momentu brama pracuje wyłącznie jako konstrukcja mechaniczna. Użytkownik może ją podnosić i opuszczać ręcznie aż do momentu przywrócenia zasilania lub usunięcia awarii.

To rozwiązanie jest stosunkowo proste, tanie i rzadko ulega uszkodzeniom. Warunkiem jego skuteczności pozostaje jednak możliwość wejścia do garażu inną drogą. W przeciwnym razie mechanizm znajduje się po niewłaściwej stronie zamkniętej bramy.

Awaryjne otwieranie od zewnątrz

W garażach wolnostojących oraz obiektach bez dodatkowego wejścia stosuje się specjalne systemy odblokowania zewnętrznego. Ich najważniejszym elementem jest wkładka zamka montowana w poszyciu bramy.

Po przekręceniu klucza użytkownik uruchamia linkę połączoną z mechanizmem rozsprzęglającym napęd. Dzięki temu możliwe staje się ręczne otwarcie bramy bez konieczności dostępu do wnętrza garażu.

Rozwiązanie wymaga starannego montażu. Niewłaściwie zabezpieczona wkładka może stać się potencjalnym punktem ataku podczas próby włamania. Z tego względu producenci stosują dodatkowe osłony oraz wzmocnienia ograniczające możliwość manipulacji mechanizmem od zewnątrz.

Polecamy: Specjalistyczne bramy przemysłowe – jak dobrać rozwiązanie do chłodni, cleanroomu i produkcji?

Zasilanie awaryjne nie zastępuje rozsprzęglenia

Część użytkowników decyduje się na montaż akumulatorów lub niewielkich systemów UPS współpracujących z napędem. Rozwiązanie pozwala zachować funkcjonalność automatyki podczas krótkotrwałych przerw w dostawie energii.

Należy jednak pamiętać, że podtrzymanie zasilania nie eliminuje potrzeby stosowania mechanizmu awaryjnego. Akumulator pomaga jedynie wtedy, gdy sam napęd pozostaje sprawny. W przypadku uszkodzenia elektroniki lub silnika konieczne będzie klasyczne rozłączenie automatyki.

W zależności od pojemności akumulatora system może wykonać od kilku do kilkunastu pełnych cykli otwierania i zamykania bramy.

Znaczenie prawidłowego wyważenia bramy

Sprawność awaryjnego otwierania zależy przede wszystkim od poprawnej pracy układu sprężyn. To właśnie one kompensują ciężar skrzydła i umożliwiają jego stosunkowo lekkie przesuwanie.

Jeżeli po rozsprzęgleniu brama samoczynnie opada lub wymaga użycia dużej siły do podniesienia, może to oznaczać konieczność regulacji albo wymiany elementów wyważających.

Dla serwisantów jest to jeden z podstawowych parametrów ocenianych podczas przeglądów technicznych. Nieprawidłowo wyważona konstrukcja nie tylko utrudnia obsługę ręczną, ale również zwiększa obciążenie napędu podczas normalnej eksploatacji.

Polecamy: Jakie wymagania techniczne muszą spełniać drzwi automatyczne?

Koszty związane z systemami awaryjnymi

W większości napędów mechanizm rozsprzęglenia znajduje się w wyposażeniu standardowym, dlatego nie generuje dodatkowych kosztów podczas zakupu.

Inaczej wygląda sytuacja w przypadku systemów zewnętrznych. Montaż zamka awaryjnego wraz z linką i niezbędnymi elementami kosztuje zazwyczaj od 300 do 1000 zł, w zależności od konstrukcji bramy i zakresu prac montażowych.

Podtrzymanie zasilania wymaga większych nakładów. Koszt zestawu akumulatorowego lub niewielkiego UPS przeznaczonego do napędów garażowych wynosi zwykle od 400 do 1200 zł.

W przypadku awarii wydatki zależą od rodzaju uszkodzenia. Wymiana linki rozsprzęglającej może kosztować około 100–300 zł, natomiast wymiana sprężyn skrętnych często oznacza wydatek od 400 do ponad 1200 zł. Przy bardziej rozbudowanych napędach przemysłowych koszty napraw są zwykle wyższe.

Wymagania techniczne i normy

Bezpieczeństwo użytkowania bram garażowych regulowane jest przez szereg norm europejskich. Jedną z najważniejszych jest PN-EN 13241+A2:2016, określająca wymagania dotyczące właściwości użytkowych i bezpieczeństwa bram. Istotne znaczenie mają również normy PN-EN 12453+A1:2022 oraz PN-EN 12604+A1:2021, które odnoszą się do bezpiecznej eksploatacji i wymagań mechanicznych konstrukcji.

W praktyce oznacza to konieczność zapewnienia możliwości bezpiecznego zatrzymania oraz ręcznej obsługi bramy w sytuacjach awaryjnych. Konstrukcja nie powinna stwarzać ryzyka niekontrolowanego opadnięcia skrzydła ani powodować zagrożenia dla użytkownika podczas przejścia w tryb ręczny.

W budynkach wielorodzinnych, obiektach przemysłowych i garażach zbiorczych szczególne znaczenie mają także regularne przeglądy techniczne. Ich zakres zależy od intensywności użytkowania oraz zaleceń producenta systemu.

Podsumowanie

Awaryjne otwieranie bramy garażowej jest jednym z tych elementów wyposażenia, o których na co dzień rzadko się myśli. W momencie zaniku zasilania lub awarii automatyki staje się jednak mechanizmem umożliwiającym dostęp do garażu. Skuteczność jego działania zależy nie tylko od samego napędu, ale również od stanu sprężyn, linek nośnych i całej konstrukcji bramy. Z tego względu warto traktować system awaryjny jako integralną część instalacji, która wymaga takiej samej kontroli i konserwacji jak pozostałe elementy automatyki.
