FLOP SYSTEM - niskoenergetyczna wentylacja mieszkań i nie tylko
Autor: FLOP SYSTEM sp. z o.o.

Systemy centralnej wentylacji z odzyskiwaniem ciepła (rekuperacją), stosowane w szerszym zakresie w budownictwie komercyjnym, są coraz częściej instalowane w domach jednorodzinnych środkowej i północnej Europy. Jedną z przyczyn tego stanu rzeczy są straty ciepła powstające w wyniku funkcjonowania wentylacji. Mobilizują one użytkowników do oszczędzania energii w gospodarstwach domowych.

Rekuperatory zalecane są w przepisach budowlanych wielu krajów Europy. W Wielkiej Brytanii, która jest liderem
w zakresie wdrażania Dyrektywy EPBD (zaraz po Danii), stosowanie systemów wentylacji opartych na odzysku ciepła z powietrza usuwanego polecane jest wprost w Części L2A i L2B brytyjskiego prawa budowlanego.

Nowoczesne aparaty wentylacyjne nie mogą już jedynie zapewniać prostego odzysku ciepła poprzez wymiennik ciepła – często o sprawności temperaturowej przekraczającej 90%. Najnowocześniejsze konstrukcje idą o krok dalej, łączą bowiem odzyskiwanie ciepła z inteligentną pracą jednostki centralnej, która dostosowuje się do zachowań osób znajdujących się w danym budynku, mieszkaniu, klasie szkolnej, pokoju hotelowym itp. Dostarczając ilość świeżego powietrza dokładnie dopasowaną do wymagań przebywających w pomieszczeniach ludzi, zużywają znacząco mniej energii. Emitują przy tym mniej hałasu i nie doprowadzają do przewentylowania pomieszczeń, co zdarza się w tradycyjnych systemach opartych na normatywnym, stałym wydatku powietrza (przeliczanym na kubaturę pomieszczenia, a nie zapotrzebowanie znajdujących się w nim ludzi).

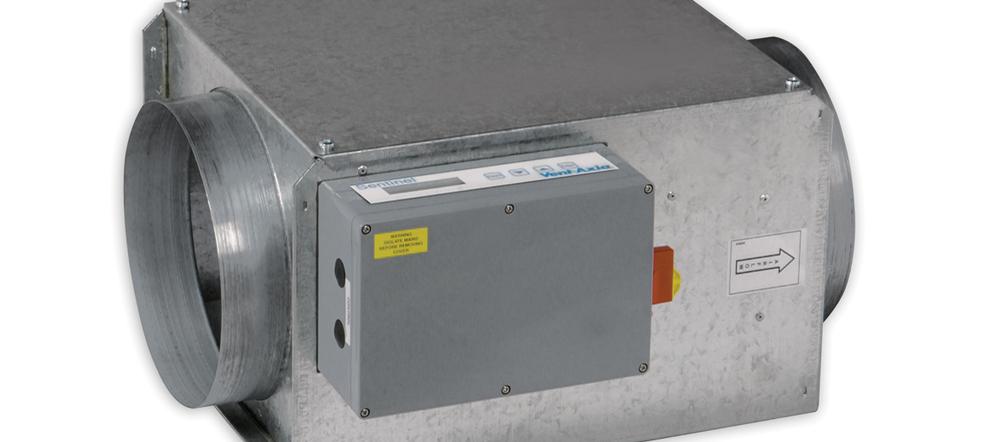

Sentinel (strażnik) – system mechanicznej wentylacji mieszkań, na żądanie

System SENTINEL (strażnik) to w pełni automatyczny, inteligentny i energooszczędny system wentylacji mechanicznej. Rozwiązanie jest przeznaczone do stosowania w budynkach mieszkalnych, hotelowych, biurowych, szkolnych itp., czyli w miejscach, gdzie intensywność wykorzystywania układów wentylacyjnych jest zmienna i rozłożona w czasie.

Wentylatory systemu SENTINEL (strażnik) dostępne są w dwóch układach pracy CP- stałego ciśnienia i
S-hierarchicznej. Mają wydajność do 5300 m3/h i spręż na poziomie do 700 Pa. Średnice kanałów przyłączeniowych od 100 do 500 mm. Urządzenia są dostępne w wersjach dachowych IPX5 i wewnętrznych IPX2 oraz z pojedynczym i podwójnym wentylatorem (bliźniaczym). Napędy wyposażono w zintegrowany elektroniczny układ sterujący z wbudowanym programatorem i wyświetlaczem cyfrowym.

System SENTINEL (strażnik) został opracowany specjalnie pod kątem obsługi wentylacyjnej pomieszczeń, do których konieczne jest dostarczanie zmiennej ilości powietrza, a intensywność przepływu musi podlegać łatwej regulacji. Zastosowanie tego rozwiązania pozwala osiągnąć użytkownikowi wiele korzyści, zarówno eksploatacyjnych, jak i czysto ekonomicznych.

System jest łatwy w projektowaniu, instalacji i eksploatacji. Montaż należy powierzyć wyspecjalizowanemu personelowi, jednak większość czynności konserwacyjnych może być przeprowadzonych samodzielnie przez konserwatora systemu. W konstrukcji rozwiązania zadbano również o odpowiednio wystylizowany wygląd elementów wewnętrznych systemu, tak aby komponowały się one z różnymi rodzajami wystroju wnętrz. Urządzenia przystosowane są do zdalnego zarządzania w systemie BMS. System SENTINEL (strażnik) jest zgodny z najnowszymi standardami i zaleceniami UE dotyczącymi zużycia energii, np. certyfikacji energetycznej budynków.

FLOP SYSTEM - niskoenergetyczna wentylacja mieszkań i nie tylko
Autor: FLOP SYSTEM sp. z o.o. Sentinel (strażnik) - system mechanicznej wentylacji, na żądanie

System Instalacyjny 2008 roku
System mechanicznej wentylacji mieszkań, na żądanie Sentinel firmy Flop System zwyciężył w kategorii Klimatyzacja, Wentylacja, w trzeciej edycji konkursu na najlepszy produkt roku w branży instalacyjnej System Instalacyjny 2008 roku.

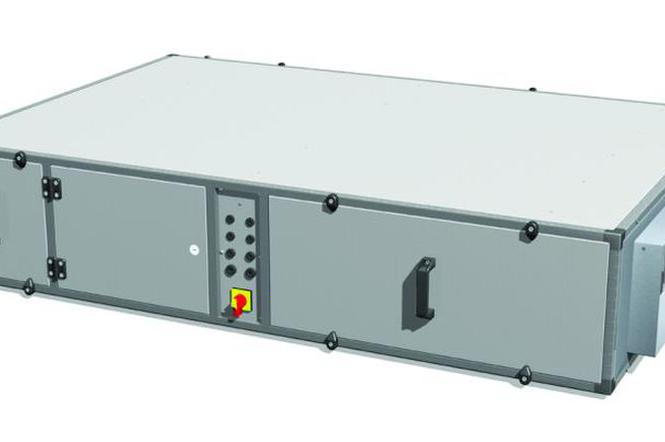

Hybrydowy system wentylacji, na żądanie z rekuperacją ciepła RekuTOTUS

Niskoenergetyczny system wentylacji na żądanie, połączony z rekuperacją ciepła stanowi swego rodzaju hybrydy, gdyż nie jest to ani klasyczny układ zbilansowanej wentylacji nawiewno-wywiewnej opartej na rekuperatorze ani też typowy układ wentylacji na żądanie (Demand ventilation).

Dane techniczne:

  • RekuTOTUS: Mini - 700 m3/h, 35 dB(A) dla 3 m, Midi - 1000 m3/h, 37dB(A) dla 3 m, Maxi - 2000 m3/h, 41 dB(A)dla 3 m, (w przygotowaniu wersje do 8000 m3/h),
  • automatyczny bypass letni, wspomagający „free cooling”,
  • sprawność rekuperacji 90%, certyfikowane zgodnie z EN308,
  • nie wymaga nagrzewnicy wtórnej {do temp. tz -5oC (22oC tw,19oC tn),
  • wbudowana pompka skroplin,
  • automatyczna ochrona przed zamarzaniem (nagrzewnica elektryczna),
  • zintegrowany układ sterowania,
  • panel zdalnej regulacji z wyświetlaczem LCD,
  • przystosowane do pracy w systemie BMS,
  • wykonanie wewnętrzne i zewnętrzne - IPX4,
  • bardzo cicha praca 19–41 db(A) dla 3 m,
  • funkcja „interlock” – odciążająca instalację klimatyzacyjną,
  • łatwość instalacji i konserwacji i urządzenia.

Zapewnia właściwy poziom wymiany powietrza (nawiewu i wywiewu) wtedy, gdy jest ona wymagana i w takiej ilości, jaka jest w tym czasie potrzebna. Stanowi bardzo dobre rozwiązanie dla szkół, hoteli, teatrów, urzędów, a także nowoczesnych budynków mieszkalnych i apartamentowców.

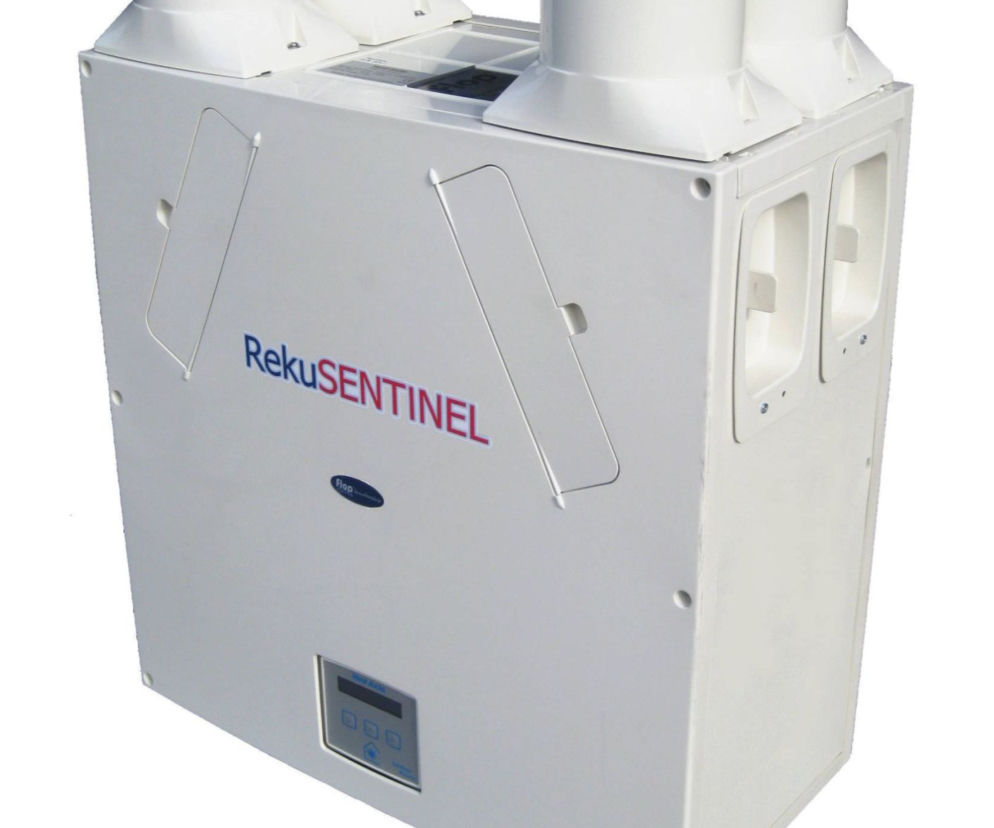

Niskoenergetyczny rekuperator RekuSENTINEL/RekuSENTINEL Plus

Niskoenergetyczny rekuperator o zwartej budowie, z uniwersalnym systemem przyłączy kanałowych dającym możliwość podłączenia kanałów: od góry, z boku lub od spodu*. Wielość opcji podłączenia kanałów sprzyja obniżeniu oporów hydraulicznych, co w powiązaniu z niskoenergetycznymi wentylatorami prądu stałego EC/DC oraz inteligentnym  systemem sterowania wpływa na wysoką sprawność energetyczną całego systemu. Wbudowany mikroprocesor daje unikalną możliwość pracy urządzenia w trybie wentylacji na żądanie** (proporcjonalnej) i poprzez współpracę z wieloma czujnikami zewnętrznymi jednocześnie (temperatury, CO2,  wilgotności, jakości powietrza itp.) oraz przepustnicami kanałowym, czyni produkt wyjątkowo oszczędnym i przyjaznym dla użytkownika.

* RekuSENTINEL Plus,     ** inteligentnie wentyluje „kiedy trzeba i ile trzeba”

Dane techniczne:

  • wydajność - 245 m3/h dla 100 Pa/ 425 m3/h dla100 Pa,
  • sprawność  92%,
  • bardzo cichy 20 dB (3 m)/22,8 dB (3 m),
  • wymiary 550x285x550 mm (bez króćców)/775x520x630 (bez króćców) ,
  • filtr wewnętrzny, zmywalny EU3, z łatwym dostępem,
  • wbudowany układ sterowania „plug&play”,
  • automatyczny bypass letni,
  • możliwość podłączenia sterowania bezprzewodowego oraz systemu BMS,
  • lekka i uniwersalna obudowa (wersja „lewa-prawa”),
  • zintegrowany z okapem kuchennym (do zabudowy kuchennej -RekuSENTINEL),
  • sterownik z programatorem tygodniowym i funkcją zwłoki włączania i wyłączania.

Rekuperator RekuSLIM 500XL

Kompaktowy rekuperator kanałowy RekuSLIM przeznaczony głównie do energooszczędnej i cichej  wentylacji wydzielonych lokali mieszkalnych w budynkach wielorodzinnych, biur, klas szkolnych, pracowni i sal wykładowych, pomieszczeń przedszkolnych. Urządzenie szczególnie przydatne tam gdzie istnieje ograniczona przestrzeń przysufitowa, a musimy w niej umieścić jednostkę oraz system kanałowy, a także zapewnić łatwy dostęp do celów serwisowych. Przystosowany do przewodów wentylacyjnych o średnicy 150 mm. Jednostka zawiera dwa wbudowane wentylatory o regulowanej prędkości oraz wysoko wydajny przeciwprądowy wymiennik ciepła wykonany ze specjalnego tworzywa. Może współpracować z filtrem zewnętrznym oraz nagrzewnicą powietrza.

Pomimo bardzo małych wymiarów wymiennika uzyskano  temperaturowy odzysk ciepła do 70%.

Rekuperator RekuSLIM przeznaczony jest  do montażu w przestrzeni pod sufitem, w pawlaczu  lub w zabudowie sufitu podwieszanego. Idealny do zastosowania w mieszkaniach, domach, biurach, gabinetach lekarskich, itp

FLOP SYSTEM - niskoenergetyczna wentylacja mieszkań i nie tylko
Autor: FLOP SYSTEM sp. z o.o. Rekuperator RekuSLIM 500XL z transformatorem

Niskoenergetyczny wentylator mieszkaniowy Quadra HTP

Wentylator dwubiegowy, do montażu ściennego lub sufitowego o bardzo niskim zużyciu energii i poziomie hałasu. Wyposażony w silnik prądu stałego EC/DC. Dwie prędkości pracy – „niska” i „wysoka”, każda z 3 nastawami wydajności (do wyboru podczas instalacji). Model automatyczny, z wbudowanym czujnikiem wilgotności H, timerem T i włącznikiem sznurkowym P, do ręcznej zmiany prędkości wentylatora na „wysoką”.

Idealny do: inteligentnej, mechanicznej wentylacji podciśnieniowej małych mieszkań lub pokoi hotelowych (w połączeniu z nawiewnikami okiennymi lub ściennym), łazienek, kuchni, toalet oraz innych pomieszczeń użytkowych jako wspomaganie głównego systemu wentylacji.

Dane techniczne:

  • niskoenergetyczny,
  • długa żywotność silnika,
  • wydajność: „niska”– 22 m3/h lub 32 m3/h lub 43 m3/h /„wysoka” 54 m3/h lub 108 m3/h lub 216 m3/h,
  • oszczędność energii do 90%, pobór mocy „niska”/”wysoka” – 3,8 W/35,7 W,
  • poziom hałasu: „niska”/”wysoka” – 20 dB(A)/50 dB(A) dla 3 m,
  • klasa ochrony IPX4, (do pracy w miejscach narażonych na rozbryzgi wody),
  • prosta instalacja.
FLOP SYSTEM - niskoenergetyczna wentylacja mieszkań i nie tylko
Autor: FLOP SYSTEM sp. z o.o. Niskoenergetyczny wentylator mieszkaniowy Quadra HTP
