Materiały izolacyjne Rockwool w NOSPR

2015-05-28 20:35
Sala koncertowa NOSPR
Autor: Archiwum Konior Studio

NOSPR był jedną z najbardziej oczekiwanych nowych inwestycji kulturalnych w Polsce. Projektanci z Konior Studio dążyli do uzyskania idealnej akustyki i sięgnęli zarówno po nowe rozwiązania, jak i sprawdzone techniki. Do izolacji konstrukcji NOSPR wykorzystano m.in. płyty z wełny skalnej Rockwool.

Narodowa Orkiestra Symfoniczna Polskiego Radia może się szczycić efektowną i funkcjonalną siedzibą. Nowy budynek NOSPR zaprojektowany został przez architektów z pracowni Konior Studio. Zwarta bryła wybudowana została w południowym narożniku czterohektarowej działki, w przeszłości należącej do Kopalni Katowice. Po rewitalizacji poprzemysłowe tereny zmieniają się w nową przestrzeń publiczną w Katowicach, czyli Strefę Kultury.

Izolacja od świata

Siedziba NOSPR wyróżnia się nietypową konstrukcją, określaną jako pudełko w pudełku. W centrum kryje się sala koncertowa, oddzielona od świata zewnętrznego. Także sale prób, garderoby i inne pomieszczenia wykonane zostały tak, by zwiększyć izolacyjność akustyczną,  przy wykorzystaniu odpowiednich materiałów budowlanych oraz. Taka izolacja dźwiękowa daje doskonałe warunki dla prób orkiestry, koncertów i nagrań.

W budynku użyteczności publicznej ważna jest jednak nie tylko izolacja dźwiękowa. Przy budowie NOSPR wykorzystano tysiące metrów materiałów izolacyjnych, poprawiających właściwości termiczne i chroniących przed wibracjami.

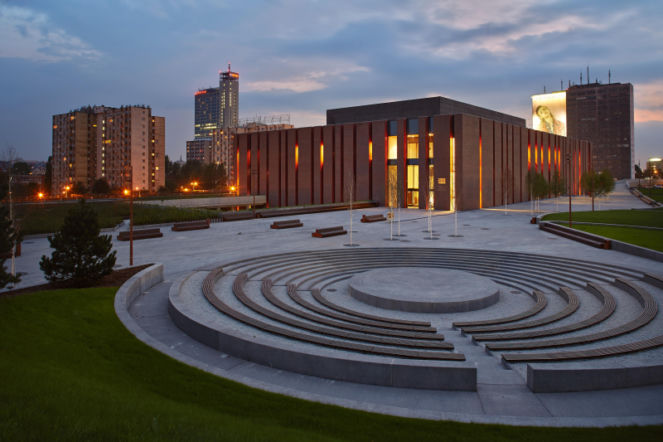

nospr katowice
Autor: Bartek Barczyk

Płyty z skalnej wełny mineralnej

W NOSPR ułożono ok. 4000 m2 steprock HD4F, płyty z wełny skalnej do izolacji termicznej i akustycznej podłóg pływających. Płyty mają jednostronną okładzinę z włókniny szklanej.

Ten rodzaj niepalnego ocieplenia może być wykorzystywany przy izolowaniu podłóg na gruncie, na podkładach betonowych czy podłóg na stropie na podkładach betonowych. Sprawdzają się w redukcji hałasu, chroniąc przed przenoszeniem dźwięków uderzeniowych, powstających w wyniku np. upadku czy tupania. Płyty ograniczają rozchodzenie się dźwięków, chroniąc pomieszczenia znajdujące się poniżej albo w sąsiedztwie źródła dźwięków. To właściwość doceniona przez projektantów NOSP. Płyty tego rodzaju znajdują zastosowanie między innymi w teatrach, kinach, salach widowiskowych gromadzących liczną widownię, ale też w bibliotekach czy stołówkach. Przeznaczone są dla kategorii użytkowania A, B, C1, C2 zgodnie z PN-EN 1991-1-1. Steprock HD4F zabezpiecza również przed utratą ciepła.

Podstawowe dane produktu:
deklarowany współczynnik przewodzenia ciepła: λD = 0,035 W/mK
naprężenie ściskające przy 10% odkształceniu względnym: ≥ 30kPa
nasiąkliwość wodą przy krótkotrwałym zanurzeniu: ≤ 1,0 kg/m²
obciążenie charakterystyczne ciężarem własnym: 1,4 kN/m³
ściśliwość: ≤ 3 mm
obciążenie użytkowe równomiernie rozłożone na warstwie wyrównawczej: ≤ 4 kPa
klasa reakcji na ogień: A1

STEPROCK HD4F
Autor: Rockwool Płyty z wełny skalnej steprock HD4F

Innym produktem z oferty Rockwool, który znalazł zastosowanie w NOSP, jest wentirock, płyta z wełny skalnej z wierzchnią warstwą utwardzoną.
W nowej siedzibie Narodowej Orkiestry Symfonicznej Polskiego Radia wykorzystano ok. 1000 m2 tego materiału. Płyta elewacyjna wentirock służy jako niepalne ocieplenie, a zarazem izolacja akustyczna ścian zewnętrznych z elewacją z kamienia lub szkła, takich jak w NOSPR. Może też być zastosowana do izolacji ścian zewnętrznych z elewacją z paneli, desek czy blachy.

Podstawowe dane techniczne:
deklarowany współczynnik przewodzenia ciepła: λD= 0,037 W/mK
obciążenie charakterystyczne ciężarem własnym: 0,80 kN/m³
klasa reakcji na ogień: A1

Płyty ze skalnej wełny mineralnej z wierzchnią warstwą utwardzoną WENTIROCK
Autor: Rockwool WENTIROCK. Płyty z wełny skalnej z wierzchnią warstwą utwardzoną

Dach z dobrą izolacją

Na dachu NOSPR użyto ok. 3000 m2 wełny skalnej monrock max i dachrock max.

Pierwszy z tych produktów to niepalne ocieplenie stropodachów niewentylowanych, stosowane wprost pod powłokowe pokrycia dachowe. Płyty z wełny skalnej monrock max mogą być stosowane w układzie jednowarstwowym lub dwuwarstwowym.

Podstawowe dane techniczne:
deklarowany współczynnik przewodzenia ciepła dla grubości 40-79 mm: λD = 0,041 W/mK
obciążenie charakterystyczne ciężarem własnym: dla grubości 40-79 mm: 1,55 kN/m³
klasa reakcji na ogień: A1

Płyty monorock max
Autor: Rockwool Płyty monorock max

Dachrock max to z kolei produkt przeznaczony dla dachów o specjalnych wymaganiach eksploatacyjnych.

Podstawowe dane techniczne produktu:
deklarowany współczynnik przewodzenia ciepła: λD = 0,040 W/mK
obciążenie charakterystyczne ciężarem własnym: 1,50 kN/m³
siła ściskająca pod obciążeniem punktowym dającym odkształcenie 5 mm: ≥ 500 N
naprężenie ściskające przy 10% odkształceniu względnym: ≥  50 kPa
wytrzymałość na rozciąganie prostopadłe do powierzchni: ≥ 15 kPa
nasiąkliwosc wodą przy krótkotrwałym zanurzeniu ≤ 1,0kg/m²
nasiąkliwosc wodą przy długotrwałym zanurzeniu: ≤ 3,0 kg/m²
klasa reakcji na ogień: A1

Płyty dachorock max
Autor: Rockwool Izolacja dachu w NOSPR. Płyty dachorock max
