Styropian grafitowy. Czy faktycznie jest lepszy od białego? Zobaczmy porównanie

2019-07-18 18:56 Kamil Kiejna, Polskie Stowarzyszenie Producentów Styropianu (PSPS)
styropian grafitowy na elewacji
Autor: Piotr Mastalerz Styropian jest w Polsce najbardziej rozpowszechnionym materiałem do termoizolacji obiektów. Dziś przeżywa większe zainteresowanie za sprawą nowoczesnych płyt grafitowych, które dzięki swoim właściwościom jeszcze lepiej chronią budynki przed stratami energii potrzebnej do ich ogrzewania i chłodzenia

Styropian grafitowy jako ocieplenie domu - to rozwiązanie coraz częściej brane po uwagę. Jakie zalety ma styropian grafitowy? Czy ma wady? Czy rzeczywiście właściwości styropianu grafitowego są lepsze od tradycyjnego styropianu białego?

Styropian grafitowy - właściwości

Grafitowy (szary) kolor styropianu jest wynikiem użycia podczas produkcji wzbogaconego surowca, który pozwala znacznie obniżyć – w porównaniu z tradycyjnymi białymi styropianami – wartość współczynnika przewodzenia ciepła lambda (λ). Styropiany grafitowe, przy tej samej gęstości, osiągają wartość λ = 0,031 W/(mK), podczas gdy popularne białe odmiany zalecane do ocieplania fasad charakteryzują się lambdą na poziomie 0,040 W/(mK). I od razu styropian grafitowy osiąga tu przewagę nad styropianem białym - są lepszym izolatorem.

Struktura styropianu grafitowego

Styropian powstaje w procesie spienienia przy wykorzystaniu pary wodnej i granulek polistyrenu, które mogą zwiększyć swą objętość nawet 50-krotnie (w 1 m³ znajduje się od 3 do 6 mld zamkniętych komórek wypełnionych powietrzem). Grafitową odmianę styropianu wytwarza się z polistyrenu spienialnego z uszlachetniającymi dodatkami, mogącymi pochłaniać lub odbijać promieniowanie podczerwone (np. grafitem, sadzą czy związkami aluminium). Dzięki temu ten rodzaj styropianu ma bardzo dobre właściwości termoizolacyjne – współczynnik przewodzenia ciepła lambda na poziomie 0,031 W/(mK).

Styropian grafitowy wpisuje się w coraz powszechniejsze w budownictwie dążenie do racjonalnego wykorzystywania energii. Za rosnącą świadomością społeczną w tym zakresie idą innowacyjne rozwiązania projektowe, technologiczne i produktowe. Rynkowe oczekiwania wspiera prawodawstwo, w tym znowelizowane warunki techniczne (Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, z późniejszymi zmianami).

Począwszy od 1 stycznia 2014 roku stopniowo rosną wymagania dotyczące izolacyjności cieplnej przegród (ścian, dachów, stropodachów) poprzez obniżenie wymaganego współczynnika przenikania ciepła UCmax. 1 stycznia 2021 roku wszystkie nowe budynki będą obligatoryjnie wznoszone w standardzie pasywnym lub zeroenergetycznym (w przypadku budynków użyteczności publicznej cezurą jest już rok 2019).

Styropian grafitowy czy biały?

Osiągnięcie takich parametrów wymaga albo zwiększenia grubości stosowanej, zgodnie z dzisiejszymi kryteriami, warstwy izolacji, albo poprawy parametrów cieplnych instalowanych wyrobów izolacyjnych. Z wielu względów to drugie rozwiązanie jest bardziej korzystne. Termoizolacja o nadmiernej grubości może wzmagać obciążenie mechaniczne zarówno ocieplenia, jak i samej ściany, co wiąże się z ryzykiem uszkodzeń czy awarii. Problemem bywa też ograniczenie dostępu światła dziennego do wnętrza budynku przez okna i oszklone drzwi. Ponadto cieńsza warstwa ocieplenia oznacza ogólnie mniejsze zużycie (a więc i niższe koszty) materiałów.

Chodzi nie tylko o zredukowanie ilości samego styropianu, ale również pozostałych komponentów systemu ociepleń, takich jak siatki zbrojące, łączniki mechaniczne czy wyprawa tynkarska. Łatwiejsze – i jednocześnie tańsze – jest też ocieplenie przestrzeni przy parapetach, wykonanie obróbek blacharskich i innych prac wykończeniowych.

Styropian grafitowy wydaje się być w takiej sytuacji naturalnym wyborem. O ile bowiem zgodnie z rosnącymi wymaganiami w zakresie ochrony cieplnej budynków zastosowanie standardowych białych płyt może się wiązać z koniecznością zwiększenia ich grubości, o tyle styropiany grafitowe, dzięki lepszym parametrom termoizolacyjnym, pozwolą osiągnąć ten sam efekt przy użyciu cieńszych płyt.

Tab. Styropian grafitowy a biały: minimalna grubość ocieplenia ścian dla wybranych rozwiązań konstrukcyjnych zgodna z aktualnymi i najwyższymi wymaganiami (od 2021 roku)

Rodzaj
styropianu
Materiał
konstrukcyjny
ściany
Wymaganie
współczynnika
UCmax dla ściany
na dzień
1 stycznia
2017 roku
[W/(m²K)]
Minimalna
grubość izolacji
styropianowej
[cm]
Wymaganie
współczynnika
UCmax dla ściany
na dzień
1 stycznia
2021 roku
[W/(m²K)]
Minimalna
grubość
izolacji
styropianowej
[cm]
Styropian
biały na
fasady
λ = 0,040
W/(mK)
Gazobeton,
gr. 24 cm,
odmiana 600,
λ = 0,17 W/(mK)
0,23; poprawka:
U = 0,05 W/(m²K)
14 0,20; poprawka:
U = 0,05 W/(m²K)
21
Pustak
ceramiczny,
gr. 25 cm,
λ = 0,27 W/(mK)
16 23
Styropian
grafitowy na
fasady
λ = 0,031
W/(mK)
Gazobeton,
gr. 24 cm,
odmiana 600,
λ = 0,17 W/(mK)
11 16
Pustak
ceramiczny,
gr. 25 cm,
λ = 0,27 W/(mK)
13 18

Styropian grafitowy
Autor: Austrotherm Styropian grafitowy produkuje się z polistyrenu spienialnego z uszlachetniającymi dodatkami (np. grafit, sadza czy związki aluminium)

W tabeli zestawiono minimalną grubość ocieplenia ścian dla wybranych rozwiązań konstrukcyjnych zgodną z aktualnie obowiązującymi i z najwyższymi wymaganiami, które wejdą w życie od roku 2021. Z wyliczeń tych wynika, że zastosowanie styropianu grafitowego pozwala wyraźnie, bo o kilka centymetrów, zredukować grubość termoizolacji – przy zachowaniu identycznych kryteriów ochrony cieplnej. Ma to niemałe znaczenie dla bardziej wymagającego budownictwa pasywnego, gdzie współczynnik UCmax = 0,10 W/(m²K). W tym przypadku grubość tradycyjnej termoizolacji z białego styropianu może osiągnąć nawet 30 cm.

styropian fasada
Autor: Austrotherm Styropian grafitowy vs biały. Dzięki właściwościom styropianu grafitowego można zredukować grubość izolacji

Montaż styropianu grafitowego - 6 ważnych zasad

Montaż każdego nowoczesnego wyrobu budowlanego wymaga staranności, przestrzegania reżimów wykonawczych i zaleceń producenta. Podobnie jest w przypadku montażu płyt ze styropianu grafitowego. Najważniejsze są następujące reguły:
1. na początku trzeba odpowiednio oczyścić i zagruntować powierzchnię ścian konstrukcyjnych,
2. płyty z grafitowego styropianu przed przyklejeniem należy (od strony ściany) przeszlifować papierem ściernym o grubej granulacji lub specjalnymi tarkami,
3. do mocowania styropianu grafitowego odpowiednie są wyłącznie przeznaczone do tego lepiszcza – kleje na bazie cementu lub specjalne piany poliuretanowe,
4. spoiwo należy nakładać metodą punktowo-liniową (przy pokryciu, po dociśnięciu, minimum na 40% powierzchni płyty),
5. można też pokryć klejem całą powierzchnię styropianu grafitowego (używając pacy grzebieniowej),
6. warstwa zbrojona powinna być wykonana w jak najkrótszym czasie od momentu przyklejenia płyt, po odpowiednim przygotowaniu płaszczyzny (przeszlifowaniu) i wypełnieniu ewentualnych szczelin. np. pianą poliuretanową.

klejenie styropianu

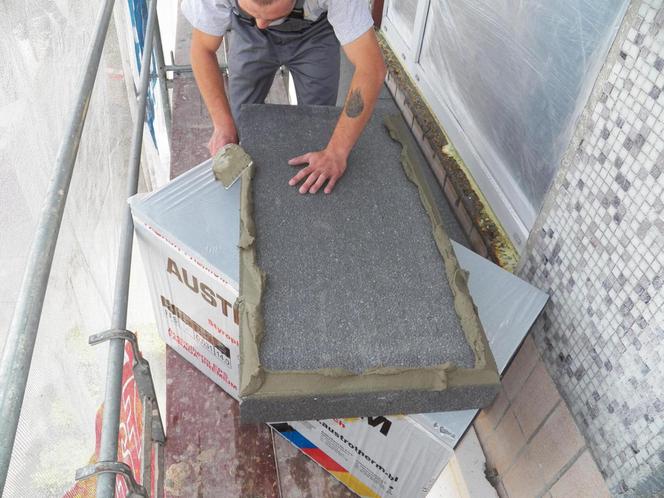

Autor: Austrotherm Nakładanie na styropian grafitowy kleju

Styropian grafitowy - wady

Styropian grafitowy ma w zasadzie jedną wadę, związana właśnie z ciemnym kolorem tego materiału izolacyjnego. Na wszystkich etapach prac ociepleniowych z wykorzystanie styropianu grafitowego niezbędna jest ochrona płyt przed nasłonecznieniem, co jest utrudnieniem dla wykonawców. Mając na uwadze dużą absorpcję promieniowania słonecznego przez płyty o szarym zabarwieniu, proces ich klejenia powinien odbywać się w dni bezsłoneczne lub pod osłoną siatek ochronnych. Następnie, aż do czasu nałożenia warstwy zbrojonej, należy bezwzględnie utrzymywać przyklejony styropian w zacienieniu.

Montaż styropianu grafitowego w pełnym słońcu, bez siatek ochronnych na rusztowaniu, to niestety jeden z często powtarzających się błędów na budowach.

Ewentualne szczeliny, które mogą powstać pomiędzy płytami po ustąpieniu nasłonecznienia, należy wypełnić pianą uszczelniającą PU, co zresztą jest obecnie standardem w ociepleniach, niezależnie od typu i koloru zastosowanego styropianu.

Styropian grafitowy - zalety

  • lepsze właściwości termoizolacyjne, a w efekcie – mniejsze zużycie energii potrzebnej do ogrzewania i klimatyzacji,
  • możliwość zastosowania cieńszych płyt bez szkody dla bilansu energetycznego budynku,
  • mniejsze obciążenie mechaniczne ocieplenia i samej ściany, redukujące ryzyko uszkodzeń i awarii,
  • lepsze doświetlenie pomieszczeń światłem słonecznym dzięki ograniczeniu powierzchni ościeży,
  • kompleksowe zastosowanie – do ocieplania fasad, podłóg, stropodachów i dachów skośnych,
  • mniejsze zużycie, a co za tym idzie – niższe koszty materiałów składających się na ocieplenie,
  • ograniczenie wydatków na prace wykończeniowe w trakcie inwestycji ociepleniowej.

Styropian grafitowy ceny

Przezorni inwestorzy mają świadomość, jak istotny jest wybór efektywnego ocieplenia i już dziś decydują się na wdrożenie rozwiązań, które w niedługim czasie będzie trzeba zastosować dla sprostania formalnym wymogom z zakresu energooszczędności. Zwiększające się kryteria wymuszają stosowanie lepszych wyrobów, do których należy m.in. styropian grafitowy.

Styropian grafitowy jest co prawda droższy od białego, ale okazuje się, że ta różnica w cenie jest niewielka, na korzyść parametrów. Inwestycja w styropian grafitowy opłaca się zdecydowanie bardziej, ponieważ w relacji do ceny, to skuteczniejszy materiał izolacyjny. Pozwoli on dobrze ocieplić budynek – zgodnie z najwyższymi wymaganiami, jakie nowo powstającym budynkom stawiają warunki techniczne, zwłaszcza w perspektywie roku 2021.

Styropian grafitowy vs biały - porównianie cen

Przykładowe ceny styropianu grafitowego i białego

Styropian grafitowy: współczynnik λ [W/(m·K)] 0,030 - cena 220 zł/m³
Styropian grafitowy: współczynnik λ [W/(m·K)] 0,031 - cena 200 zł/m³

Styropian biały: współczynnik λ [W/(m·K)] 0,038 - cena 175 zł/m³
Styropian biały: współczynnik λ [W/(m·K)] 0,040 - cena 160 zł/m³
