Rodzaje gniazdek i włączników stosowanych w instalacji elektrycznej

2018-04-05 22:03 redakcja Muratorplus.pl
Gniazda elektryczne w pięciokrotnej ramce szklanej
Autor: Ospel Zestaw gniazd w ramce: gniazdo podwójne, gniazdo potrójne do podłączenia dużej ilości sprzętu, gniazdo sieciowe, gniazdo antenowe, gniazdo głośnikowe

Poziom napięcia w instalacji elektrycznej, pomieszczenie, w którym mają być zamontowane gniazdka i włączniki elektryczne to są najważniejsze parametry doboru osprzętu. Rodzaj gniazdka elektrycznego i łącznika (popularnie nazywanego włącznikiem) określa jego konstrukcja. Nie bez znaczenia jest również odpowiedni montaż i komfort użytkowania.

Gniazdko elektryczne: zwykłe lub z bolcem, podtynkowe lub nadtynkowe, bezpieczne dla dzieci, gniazdko do łazienki lub do ogrodu, z wyłącznikiem różnicowoprądowym, z ogranicznikiem przepięć. Łączniki (potocznie włączniki): jednoklawiszowe, dwuklawiszowe, trzyklawiszowe, dwubiegunowe, schodowe, krzyżowe, ściemniacze. Zadaniem elektryka jest nie tylko zamontować osprzęt zgodnie z normą elektryczną i tzw. sztuką inżynierską, ale również dobrać go do funkcji, które będzie pełnił i doradzić inwestorom wygodne rozwiązania. Nasz poradnik może to ułatwić. Oto co w nim znajdziesz:

Gniazdka elektryczne w instalacji, czyli do czego służy kontakt?

Gniazdko elektryczne (kontakt) odpowiada za podłączenie do instalacji elektrycznej odbiorników energii elektrycznej za pomocą współpracującej z gniazdkiem wtyczki. Gniazdka należy dobierać do funkcji jaką mają pełnić (antenowe, telefoniczne, do sieci komputerowej) oraz pomieszczenia, w którym mają być zamontowane.

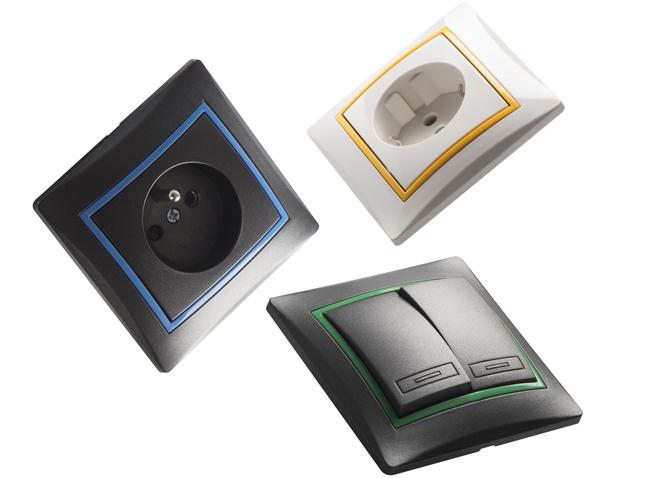

W instalacjach elektrycznych jednofazowych w Polsce najczęściej stosuje się gniazda elektryczne typu E (coraz rzadziej typu C). Gniazdka typu E zbudowane są z dwóch otworów na przewód fazowy i neutralny oraz z jednego bolca umieszczonego pomiędzy nimi (typ C różni się tym, że nie ma bolca), przeznaczonego na przewód uziemiający (PE). Takie gniazdka elektryczne stosuje się także we Francji, Czechach czy Słowacji.

Drugi najpopularniejszy typ gniazdek to typ F (tzw. schuko). Stosowany jest w instalacjach elektrycznych w Niemczech, Chorwacji, Norwegii czy Holandii. Gniazdka elektryczne typu F mają styk ochronny boczny, gdzie połączenie przewodu ochronnego zapewniają (zamiast bolca jak w typie E) dwa umieszczone w bocznych ściankach gniazda sprężyste zestyki, kontaktujące z blaszkami umieszczonymi na powierzchni bocznej wtyczki.

Na świecie stosuje się również wiele innych typów gniazdek, często bardzo różniących się od siebie budową. W instalacjach przeznaczonych do urządzeń wymagających wyższego napięcia zasilania (np. 400 V), stosuje się natomiast, tzw. gniazda trójfazowe.

Rodzaje gniazdek i włączników stosowanych w instalacji elektrycznej
Autor: http://www.thinkstockphotos.com/ Gniazdka należy dobierać do funkcji jaką mają pełnić (antenowe, telefoniczne, do sieci komputerowej) oraz pomieszczenia, w którym mają być zamontowane.

Rodzaje gniazdek elektrycznych ze względu na sposób montażu i funkcje

W zależności od sposobu montażu rozróznia się gniazda natynkowe i podtynkowe. Gniazdka natynkowe - do montażu w instalacji elektrycznej nie wymagają kucia ścian. Montowane są najczęściej w pomieszczeniach gospodarczych, gdzie mniej ważna jest estetyka. Gniazda podtynkowe montowane są w ścianie w specjalnej puszce. Cechuje je estetyka wykonania. W nowych i modernizowanych instalacjach elektrycznych są standardem. Dostępne bardzo różne rodzaje: od pojedyńczych do łączonych ze sobą ramek, wykonanych z plastyku lub wysokogatunkowego drewna, po gniazda do zastosowań specjalnych.

Oprócz standardowych dostępne są między innymi gniazdka:

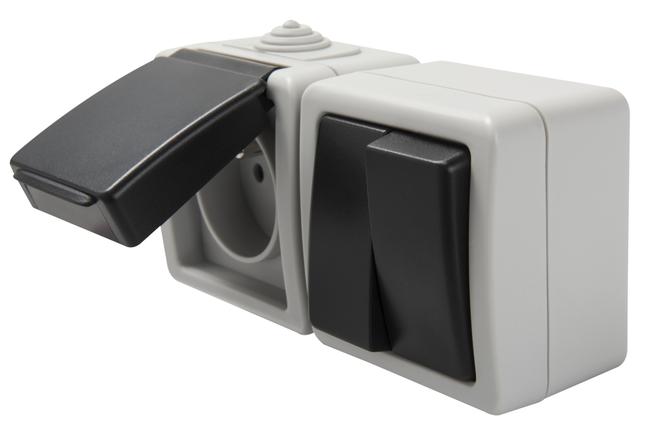

  • z klapką i w szczelnej obudowie, przeznaczone do pomieszczeń wilgotnych,
  • z wyrzutnikiem wtyczki, ułatwiające jej wyjmowanie i uniemożliwiające wyrwanie gniazda z puszki,
  • z ogranicznikiem przepięć klasy D, tam, gdzie ma być podłączony wrażliwy sprzęt elektroniczny,
  • z wyłącznikiem różnicowoprądowym dla zwiększania bezpieczeństwa użytkowania starych instalacji elektrycznych, które nie mogą być całościowo zmodernizowane. Tego rodzaju gniazda są szczególnie przydatne w łazience, kuchni oraz w garażu, gdzie urządzenia mogą mieć kontakt z wilgocią.
  • bezpieczne dla dzieci, z zamykaną klapką, przesłoną otworów lub takie, które działają tylko po włożeniu do nich wtyczki. Inne przedmioty włożone do otworów nie powodują przepływu prądu. Zamiast specjalnych gniazdek można też stosować wkładane do gniazdka zaślepki.
  • z kluczem - do gniazdka można włączyć jedynie wtyczkę z przyklejoną specjalną nakładką, która pasuje do tego gniazdka,
  • gniazda z portem USB do ładowania, np. urządzeń mobilnych,
  • specjalne, np. antenowe, telefoniczne, sieci komputerowej, głośnikowe itp.
Gniazdka elektryczne - mediaport wpuszczany w blat
Autor: BACHMANN Obrotowy mediaport wpuszczany w blat firmy BACHMANN - nie rzucające się w oczy gniazdko elektryczne. Polecane szczególnie do kuchni lub biura.
Pamiętaj

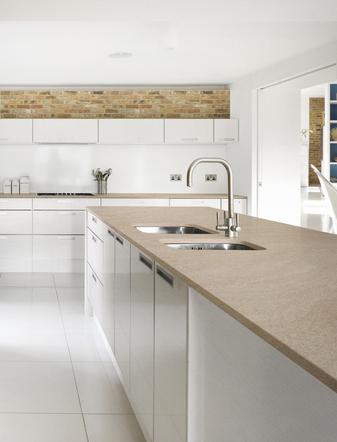

Blat Kamala we współczesnej kuchni

Autor: Pfleiderer

Najczęstszym błędem przy projektowaniu instalacji elektrycznej jest zostawienie na sam koniec planowania rozmieszczenia gniazdek elektrycznych i ich ilość. Szczególnie szybko zemści się to w kuchni. Pamiętaj o gniazdach dla lodówki, zmywarki, kuchenki elektrycznej, okapu - te muszą mieć odpowiednią moc (230 V) i nie być na widoku. Muszą być też zamontowane na odpowiedniej wysokości na wypadek np. zalania. Czajnik, ekspres do kawy, toster, mikser, sokowirówka - zastanów się gdzie w kuchni najwygodniej będzie korzystać z tych sprzętów i zaplanuj odpowiednią liczbę gniazdek. Dobrym rozwiązaniem są  gniazda blatowe, które umożliwiają wpuszczenie nieużywanych kontaktów w blat kuchenny.

Rodzaje gniazdek elektrycznych ze względu na stopień ochrony IP

Rodzaje gniazdek elektrycznych rozróżniamy również w zależności od stopnia ochrony IP. Informuje on o odporności gniazda na wpływy z zewnątrz, którą zapewnia obudowa. Pierwsza cyfra po IP oznacza zabezpieczenie gniazda przed dostaniem się do wnętrza gniazda ciał stałych, druga - wody. Gniazdka elektryczne przeznaczone do pomieszczeń mieszkalnych oraz biur mają przeważnie stopień ochrony IP22. W łazienkach, kuchniach i innych pomieszczenach wilgotnych należy stosować gniazda ze stopniem ochrony IP44 – są to tzw. gniazdka bryzgoszczelne. W garażach, saunach, na basenach, w kotłowniach i innych pomieszczeniach technicznych - IP56. Przy projektowaniu instalacji elektrycznej w domu z ogrodem, warto rozważyć dodatkowe źródło zasilania w ogrodzie. Wykonuje się go w skrzynce o stopniu ochrony IP67 na podbudowie z betonu. Gniazda zamontowane w takiej skrzynce w ogrodzie powinny mieć stopień ochrony IP65 - pyłoszczelne i zabezpieczone przed strugą wody. Klasyfikację stopni ochrony IP przedstawia norma PN-EN 60529:2003. Im wyższa liczba, tym lepsza ochrona.

Rodzaje łączników

Łączniki (nazywane potocznie włącznikami) umieszcza się zwykle na wysokości około 1,4 m nad podłogą. Najpopularniejsze są jednobiegunowe, przeznaczone do włączania pojedynczych źródeł światła, oraz dwubiegunowe - do kilku źródeł światła, które będziemy włączać oddzielnie. Dodatkowo rozróżniamy:

  • jednoklawiszowe - jednobiegunowe po naciśnięciu klawisza zapalają jedną lampę (ewentualnie kilka żarówek w jednym żyrandolu), dwubiegunowe włączają lampy w dwóch niezależnych obwodach,
  • dwuklawiszowe - w jednobiegunowych, zwanych też świecznikowymi, każdy klawisz włącza inną grupę żarówek w żyrandolu, w dwubiegunowych każdy klawisz włącza inną lampę, czyli osobne obwody świetlne,
  • trzyklawiszowe - zazwyczaj jednobiegunowe, w których każdy klawisz włącza odrębną grupę żarówek w żyrandolu lub trzybiegunowe, w których każdy klawisz obsługuje inny obwód,
  • schodowe - służą do włączania obwodu z dwóch miejsc, na przykład oświetlenia w salonie z dwoma wejściami lub na schodach,
  • krzyżowe - do zastosowania, gdy chcemy włączać światło z trzech lub więcej miejsc. Stosuje się je razem ze schodowymi na przykład w długim korytarzu: na jego końcach instaluje się wówczas włączniki schodowe, a pomiędzy nimi jeden lub więcej łączników krzyżowych.
  • ściemniacze - przeznaczone do regulacji natężenia światła pokrętłem, suwakiem lub przez odpowiednio długi dotyk płytki, a także za pomocą dowolnego pilota RTV. Zapamiętują ostatnie ustawienie sprzed wyłączenia. W sprzedaży dostępne są też urządzenia z wbudowanym programem "symulacji obecności". Takie ściemniacze o określonej porze dnia włączają oświetlenie, a po zaprogramowanym czasie je wyłączają, dzięki czemu potencjalny intruz odnosi wrażenie, że ktoś przebywa w obserwowanym przez niego lokalu.
  • zwierne - do włączania sygnału dźwiękowego, dzwonka przy drzwiach, otwierania furtek, czy czasowego włączania oświetlenia.

Wybrane gniazda dostępne na rynku. Przegląd ofert

Zestawienie gniazdek:

Autor: PCE

Gniazdo tablicowe Nautilus z pokrywą ochronną i stopniem ochrony IP68. Wykonane z tworzywa PC i ABS. Wymiary 75/75 mm. Producent firma PCE.

 Liczba biegunów:  3
 Prąd znamionowy:  16 A
Napięcie zasilania:  230 V, 50/60 Hz

Autor: PCE

Gniazdo skośne tablicowe PCE 425-6 do trójfazowego prądu o natężeniu do 32 A. Wykonane z tworzywa PA6. Wymiary: 97/80 mm. Producent: PCE.

Liczba biegunów:  5
Prąd znamionowy:  32 A
Napięcie zasilania:  400 V

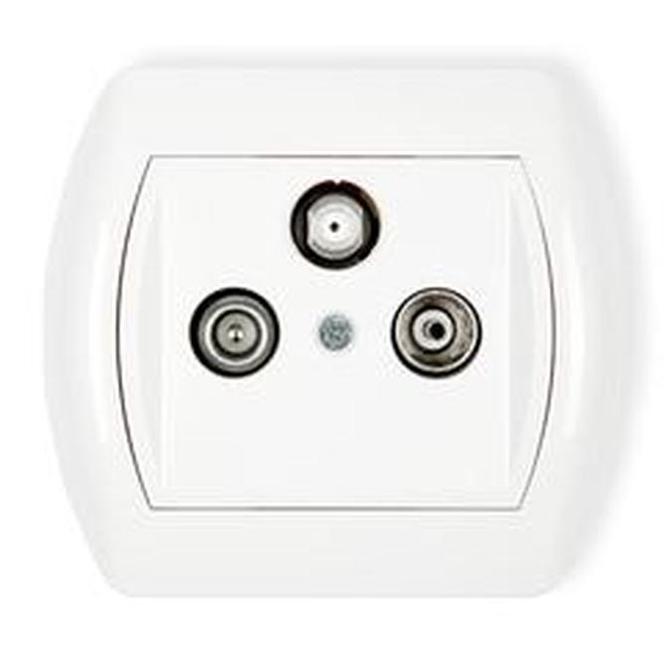

Gniazdo RTV SAT

Autor: KARLIK ELEKTROTECHNIK

Gniazdo abonenckie RTV-SAT TREND GST+RH-1. Stopień ochrony IP20.  Wymiary: 80/87,8 mm. Producent: KARLIK ELEKTROTECHNIK.

Liczba biegunów: 2
Prąd znamionowy: 10 A
Napięcie zasilania: 250 V

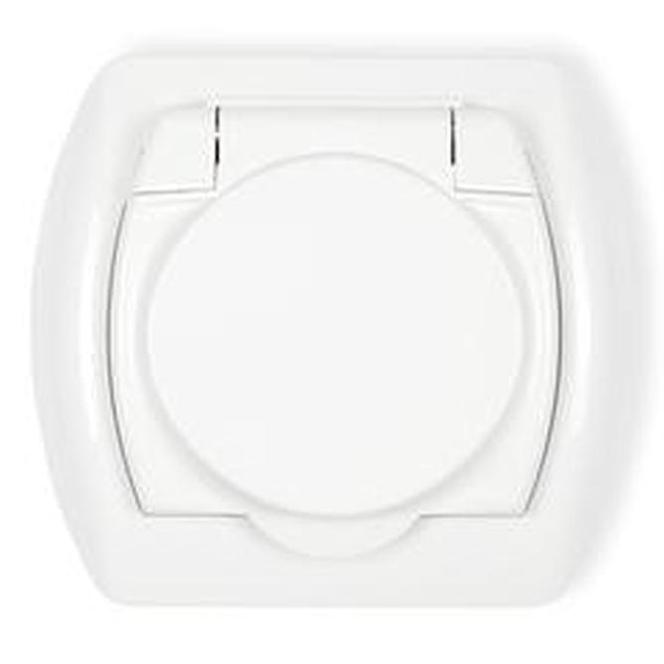

gniazdo schuko bryzgoszczelne

Autor: KARLIK ELEKTROTECHNIK

Gniazdo bryzgoszczelne TREND GPB-1s+RH-1 typu SCHUKO. Stopień ochrony IP44. Wymiary: 80/87,8 mm. Producent: KARLIK ELEKTROTECHNIK.

Liczba biegunów: 3
Prąd znamionowy: 10 A
Napięcie zasilania: 250 V

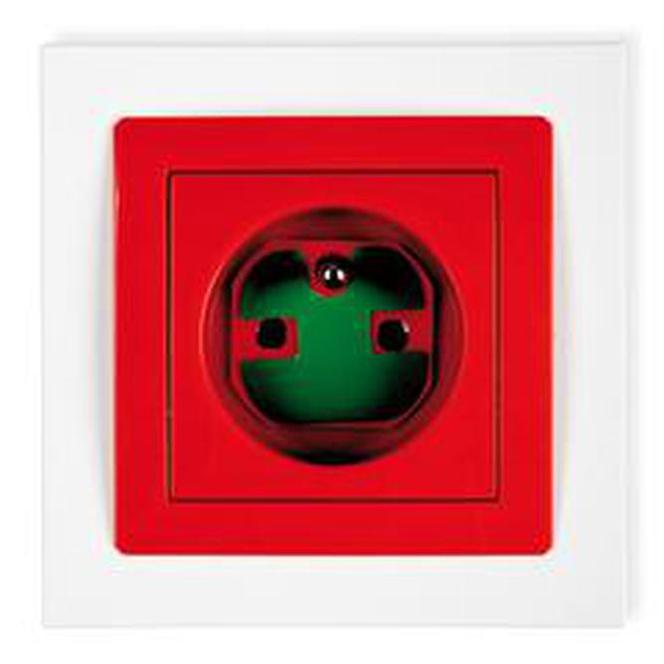

Gniazdo DATA z uziemieniem

Autor: KARLIK ELEKTROTECHNIK

Gniazdo z uziemieniem i kluczem DECO DGZK+DR-1 typu DATA. Wyposażone w przesłony torów prądowych (ochrona dla dzieci). Stopień ochrony IP20. Wymiary: 90,2/90,2 mm. Producent: KARLIK ELEKTROTECHNIK.

Liczba biegunów: 2
Prąd znamionowy: 16 A
Napięcie zasilania: 250 V

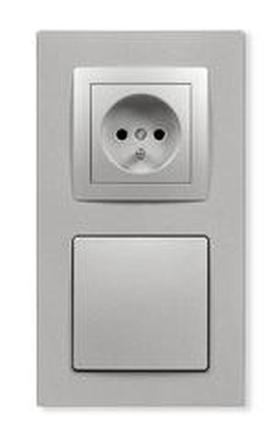

Gniazdo do odkurzacza centralnego

Autor: KARLIK ELEKTROTECHNIK

Gniazdo ssące odkurzacza centralnego z gniazdem pojedynczym z uziemieniem DECO 7DGV-2. Daje możliwość korzystania z odkurzacza centralnego oraz różnych urządzeń elektrycznych w domu. Stopień ochrony IP 20. Wymiary: 191/105 mm. Producent: KARLIK ELEKTROTECHNIK.

Liczba biegunów: 2
Prąd znamionowy: 10 A
Napięcie zasilania: 250 V

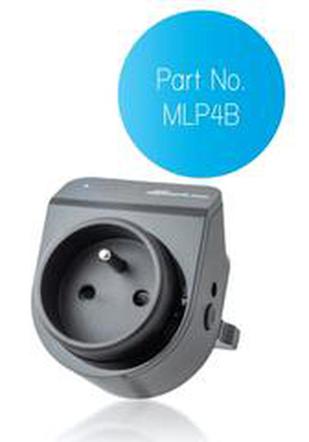

Gniazdo elektryczne mobilne

Autor: MAINLINE

Gniazdo elektryczne MAINLINE mobilne. Odporne na wyrwanie. Jest wyposażone w małą, niebieską diodę, która informuje, że urządzenie jest gotowe do pracy. Stopień ochrony IP 2XD. Wymiary: 72/56 mm. Producent: MAINLINE.

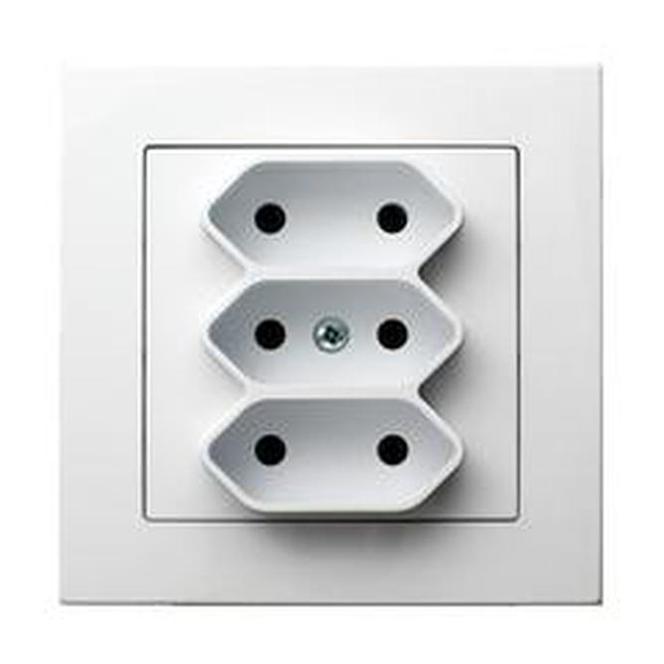

Gniazdo potrójne

Autor: OSPEL

Gniazdo potrójne Euro As GP-3G/00. Bez uziemienia. Stopień ochrony IP 20. Wymiary: 191/105 mm. Producent: OSPEL.

Liczba biegunów: 2
Prąd znamionowy: 2,5 A
Napięcie zasilania: 230 V
