Afrykarium we Wrocławiu

2015-05-15 18:46

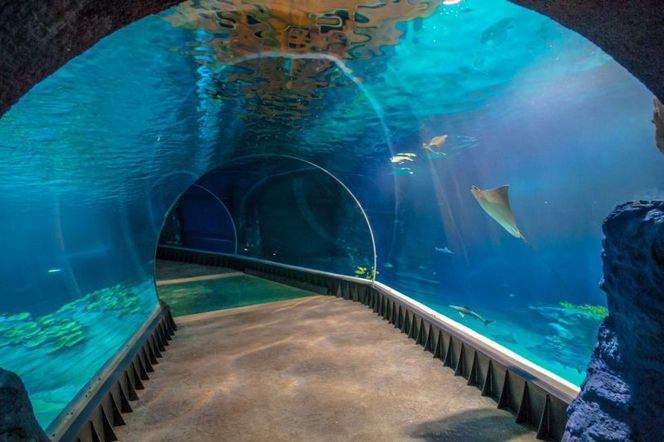

afrykarium wnetrza tunel
Autor: Inter-System ZOO Wrocław. Tunele akrylowe we wrocławskim Afrykarium

Afrykarium ZOO we Wrocławiu przyciąga tłumy zwiedzających. Budowa Afrykarium – Oceanarium była skomplikowanym przedsięwzięciem, m.in. ze względu na dach o rozpiętości 43 metrów, szczelność części podziemnej i budowę tunelu przechodzącego przez basen.

Nowa inwestycja – wyjątkowa w skali Europy

Afrykarium ZOO we Wrocławiu to jeden z najnowocześniejszych obiektów w ogrodach zoologicznych Europy. Dotąd nie było w Polsce podobnego budynku. Inwestycja była więc wyzwaniem zarówno dla projektantów, jak i licznych firm uczestniczących w jego realizacji. W interdyscyplinarny projekt zaangażowani byli m.in. zoolodzy, architekci, firmy zajmujące się obróbką corianu. Ze względu na konieczność zastosowania niestandardowych rozwiązań, projektanci musieli w niektórych elementach projektu uzyskać od ministra infrastruktury zgodę na odstępstwa od warunków technicznych. Jednym z takich nietypowych rozwiązań jest dach Afrykarium, pokryty poduszkami z folii ETFE. Poduszki te przepuszczają promienie UV, konieczne dla zapewnienia odpowiednich warunków życia zwierzętom, ale nie mają wymaganej klasy odporności ogniowej RE30.

Konstrukcja Afrykarium

Budowa Afrykarium była też trudna ze względu na posadowienie obiektu w  wodzie, około 6 metrów poniżej lustra wody gruntowej. Wykonawcy musieli zapewnić stateczność basenów. Wymagającym zadaniem było trównież wykonanie pozbawionego podpór pośrednich dachu o rozpiętości sięgającej 43 metrów. Wszystkie prace prowadzone były w czynnym ogrodzie zoologicznym, dlatego budowa nie mogła być uciążliwa dla zwiedzających, ani dla pozostających na wybiegach zwierząt. Głębokie posadowienie budynku Afrykarium oznaczało konieczność zabezpieczenia wykopu tak, by prace nie zaszkodziły pobliskiej roślinności. Obiekt posadowiony został na jednopoziomowej płycie żelbetowej grubości 1,2 metra. Wykonawcy wykorzystali beton wodoszczelny C30/37 W8.
Podstawą układu nośnego Afrykarium jest system żelbetowych ram poprzecznych jedno- lub dwuprzęsłowych. Charakterystycznym elementem wnętrza są dźwigary dachowe z drewna klejonego klasy GL32.

Podwodny tunel

W Afrykarium – Oceanarium odtworzone zostały m. in. środowiska rafy koralowej Morza Czerwonego oraz jeziora Tanganika. Jedną z najbardziej znanych atrakcji Afrykarium jest podwodny tunel długości ok. 20 metrów. Zwiedzający mogą przejść po dnie zbiornika przyglądając się pływającym wokół rekinom i innym rybom w ich własnym środowisku. Przezroczyste ekrany z akrylowych płyt mają grubość nawet 35 cm i ważą po 8 ton.

Elewacja z corianu

Afrykarium jest jednym z nielicznych budynków w Polsce, w których na tak dużą skalę zastosowano corian. Elewację wykończono płytami z czarnego corianu, zaś w podcieniach od strony wejścia umieszczona została wielkoformatowa szklana mozaika z napisem Afrykarium. Czarna elewacja oznacza większe obciążenia termiczne budowli, co wymaga odpowiednio wykonanych dylatacji.


Wywiad z generalnym wykonawcą Afrykarium

Projektanci o budowie Afrykarium



Nazwa inwestycji
: Afrykarium – Oceanarium ZOO we Wrocławiu
Lokalizacja inwestycji: ul. Wróblewskiego 1, Wrocław
Inwestor: ZOO Wrocław sp. z o.o
Generalny wykonawca: PB Inter-System S.A.
Powierzchnia użytkowa: ok. 9000 m2
Powierzchnia usługowa: ok. 7000 m2
Ekspozycje zewnętrzne: ok. 7500 m2
Powierzchnia terenu: ok. 1,9 ha
Wymiary głównego budynku: 160 x 53,6  m
Wymiary mniejszego budynku: 16 x 55  m
Maksymalna wysokość: 15 m
Powierzchnia części podziemnej – pomieszczenia techniczne: ok. 9000 m2
Kubatura: 184 000 m3
Łączna pojemność zbiorników wody: ok. 16 milionów litrów
Wymiary paneli z corianu: 5 × 3,6 m
Początek realizacji: 2012
Oddanie do użytku: 2014
Otwarcie dla zwiedzających: październik 2014
Koszt inwestycji: ok. 220 milionów złotych


Firmy zaangażowane w budowę Afrykarium

Autor projektu architektonicznego: ArC2 Fabryka Projektowa | Mariusz Szlachcicarch, Dorota Szlachcic; Wojciech Napierała, Andrzej Hnatiuk, Paweł Osmak, Julia Kabza
Generalny wykonawca: PB Inter-System S.A.
Konstrukcja: dr inż. Maciej Minch, VEGACAD
Instalacje sanitarne, wentylacja: inż. Jacek Misiński, inż. Piotr Marchewka, SANTEM
Instalacje elektryczne: inż. Witold Piotrowski, LUMEN
Technologia biotopów: INGENIERBÜRO J. DÖHLER
Technologia oczyszczania wody: IB Döhler
Scenografia wybiegów: Qotaller
Akrylowe płyty: Nippura
Zieleń: Jadorna Studio Projektowania Zieleni; Ogrody Pro
Keramzyt w terenach zielonych: Saint-Gobain Construction Products Polska - Weber Leca®
Corian Nocturn: DuPont™
Elewacja: Blicksystem.com
Deskowanie: systemy deskowań ORMA i BIRA firmy ULMA
Odwodnienia wykopu pod budynek Oceanarium: GEOPOLWIERT
Szklane ogrodzenie: KOBAMET
Konstrukcje stalowe: Formopex Sp. z o.o.
Ślusarka okienna: Alremex Centrum Techniki Okiennej
Sztuczne skały: Felsdekor.pl
Stacja transformatorowa: UESA Polska
Monitoring: Grupa ZEJLER
Texlon® ETFE: Vector Foiltec
Systemy nagłośnienia: IrisNet

Opracowanie planowanej biogazowni dla Afrykarium (trwa przygotowanie projektu): konsorcjum Politechnika Wrocławska, Uniwersytet Przyrodniczy, Politechnika Warszawska, Uniwersytet Warmińsko-Mazurski, firmy PB Inter-System S.A., Nexus Nowe Technologie S.A.
