Mocowanie obciążeń na ściankach działowych

Opis mocowania obciążeń na ściankach działowych na podstawie raportu z badań Instytutu Techniki Budowlanej Zakładu Lekkich Przegród i Przeszkleń nr NL-3879/A/LL-167/K/06.

Przedstawione poniżej dane dotyczące montowania obciążeń na ściankach działowych dotyczą dwóch konstrukcji zestawionych w tabeli:

Ścianka działowa wykonana z materiałów i zgodnie z technologią montażu Lafarge Siniat.

Poszczególne typy ścian działowych obciążano mimośrodowo za pośrednictwem obciążników układanych w szafkach o wymiarach.

70x60x35cm, przymocowanych do ściany działowej za pośrednictwem dwóch kołków typu Molly.

Rozmieszczenie szafek i punktów pomiarowych przedstawiono na rys. po lewej.

Dopuszczalne ugięcie ściany wynosi H/500 = 6 mm, gdzie H jest wysokością ściany. Z uwagi na dużą sztywność przedmiotowych ścian przy obciążeniu mimośrodowym przyjęto, że warunkiem decydującym o wielkości granicznego obciążenia użytkowego jest nośność kołków, za pośrednictwem których szafki przytwierdza się do okładzin ścian.

Graniczne obciążenie użytkowe – jest to maksymalne obciążenie, które może być ułożone w szafce o wymiarach innych niż szafka wykorzystana w badaniach, pod warunkiem, że jej głębokość nie jest większa niż 35 cm, a długość nie jest większa niż 60 cm.

Graniczne obciążenie użytkowe modelu badawczego – jest to graniczne obciążenie modelu badawczego ze współczynnikiem bezpieczeństwa 3.

Graniczne obciążenie modelu badawczego – jest to obciążenie ułożone w szafce o wymiarach 35x60x70 cm przymocowanej do okładzin
ściany za pośrednictwem dwóch kołków w rozstawie co 60 cm, przy którym okładziny zostały zniszczone (np. przy zerwaniu ścianek) lub obciążenie, przy którym badanie zostało przerwane (np. przy częściowym wysunięciu kołka z okładzin).

Dopuszczalne obciążenie badawcze – jest to obciążenie przypadające na pojedynczy kołek utrzymujący obciążoną szafkę w okładzinie ściany, wyznaczone jako wypadkowa sił wyrywających i ścinających spowodowanych działaniem granicznego obciążenia modelu badawczego.

MOCOWANIE OBCIĄŻEŃ

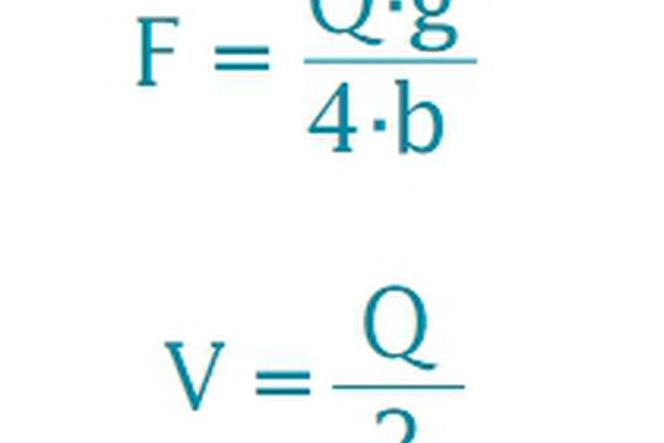

Zestawy sił ścinających i wyrywających (rys. 2) przypadających na pojedynczy kołek, które odpowiadają obciążeniom mimośrodowym, wyznacza się wg zależności:

Zobacz galerię 2 zdjęcia

Autor: brak danych

gdzie:
Q – graniczne obciążenie badawcze.
g = 0,35 m – głębokość pojedynczej szafki.
b = 0,7 m – wysokość szafki.

Graniczne obciążenia użytkowe modelu badawczego ustalone na podstawie badań, wynoszą odpowiednio:
Q1 = 60/3 = 20daN – dla ścian działowych z pojedynczą okładziną 1x12,5 NIDA Zwykła.
Q2 = 140/3 = 46,6daN – dla ścian działowych z podwójna okładziną 2x12,5 NIDA Zwykła.

Wartości sił przypadających na jeden kołek przedstawia poniższa tabela:

Tabela 2

W przypadku innych wymiarów szafek i liczby kołków za pośrednictwem których przytwierdzane są szafki do okładziny ściany, graniczne obciążenia użytkowe wyznacza się wg zależności:

gdzie:
Q1g – graniczne obciążenie użytkowe szafek przymocowanych do ścian działowych z pojedynczą okładziną 1x12,5 mm.
Q2g – graniczne obciążenie użytkowe szafek przymocowanych do ścian działowych z podwójną okładziną 2x12,5 mm.
n – liczba kołków przytwierdzających szafkę do okładziny ściany (przyjęto 2 lub 3 kołki na szafkę o szerokości 60 cm).
h – wysokość szafki (od 50 do 100 cm).
g – głębokość szafki (przyjęto stałą głębokość g=35 cm).

Graniczne obciążenia użytkowe szafek przymocowanych do okładzin ścian działowych podano w tabeli:

Tabela 3

Na wykresie poniżej zestawiono uśrednione ugięcia dla poszczególnych typów ścian pod obciążeniem mimośrodkowym:

Do mocowania lekkich elementów dekoracyjnych na ściankach działowych takich jak obrazy czy oświetlenie, stosuje się wkręcane kołki wykonane z  tworzywa sztucznego lub metalu, tzw. kołki alfa.

W tabeli podano nośności kołków wkręcanych na ścinanie:

Tabela 4
