Dach Cricoteki z izolacją z wełny skalnej Rockwool

2015-05-29 9:32
Muzeum Kantora Cricoteka

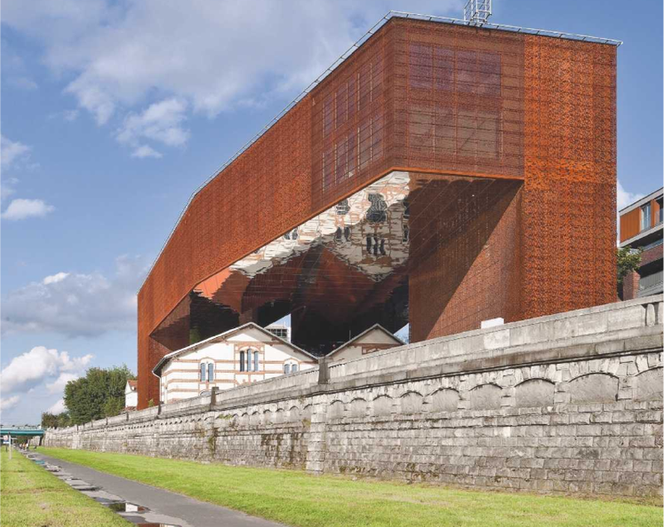

Autor: Marcin Czechowicz Nowa siedziba krakowskiej Cricoteki - widok z brzegu Wisły z bulwaru Podolskiego

Nad zabytkowym, zrewitalizowanym budynkiem elektrowni powstała współczesna bryła Cricoteki - Muzeum Dokumentacji Sztuki Tadeusza Kantora. Krakowskiej Cricotece nadano formę galerii o konstrukcji stalowej mostu kratownicowego. Do izolacji dachu gmachu wykorzystano, m.in. ze względu na niepalne właściwości i możliwość formowania jego płaszczyzn, płyty izolacyjne z wełny skalnej.

Cricoteka to wielofunkcyjna instytucja kultury z otwartym placem, łącząca elementy muzeum (Muzeum Kantora), galerii (wystawy stałe i czasowe), teatru oraz kina.

Nowa siedziba Cricoteki, autorstwa biura architektonicznego Wizja oraz nsMoonStudio (IQ2 Konsorcjum), powstała na krakowskim Podgórzu. W ramach inwestycji zrewitalizowano budynek dawnej elektrowni, pochodzącej z XIX wieku. W tej części kompleksu znalazła się wielofunkcyjna sala audiowizualna oraz magazyny.

Na szczególną jednak uwagę zasługuje ekspresyjny obiekt-galeria, rozpięty 13 metrów nad ziemią, ponad dachem zabytkowej elektrowni. Wisząca bryła przypomina stalowy most i taką też ma konstrukcję, która była prawdziwym wyzwaniem dla projektantów. W stalowej konstrukcji mostowej funkcję podpór pełnią dwa żelbetowe trzony, stanowiące jednocześnie system komunikacji - architekci ukryli w nich klatki schodowe. Natomiast funkcję przęsła pełni w tym przypadku główna przestrzeń ekspozycyjna. Konstrukcja dachowa obiektu wymagała dodatkowego wzmocnienia kratownicami.

budowa Cricoteki
Autor: Marcin Czechowicz Cricoteka w budowie. Żelbetowy trzon, konstrukcja stalowa na podporach montażowych

Dach Crikoteki z izolacją z wełny skalnej

W konstrukcji dachu Cricoteki zastosowano m.in. płyty izolacyjne monrock max (200 m²) firmy Rockwool. Tego rodzaju izolacja wykorzystywana jest jako niepalne ocieplenie stropodachów niewentylowanych (dachów płaskich) bezpośrednio pod powłokowe pokrycia dachowe (w układzie izolacji jednowarstwowym lub dwuwarstwowym). Płyty izolacyjne zaleca się także stosować w konstrukcji dachów standardowych.

Podstawowe parametry techniczne płyt izolacyjnych monrock max:
deklarowany współczynnik przewodzenia ciepła: λD =  0,039 W/mK
obciążenie charakterystyczne ciężarem własnym: 1,30 kN/m³
klasa reakcji na ogień: A1 wyrób
naprężenie sciskające przy 10% odkształceniu względnym: ≥ 40 kPa
nasiąkliwość wodą przy krótkotrwałym zanurzeniu: ≤ 1,0kg/m²
nasiąkliwość wodą przy długotrwałym zanurzeniu: ≤ 3,0 kg/m²
siła ściskająca pod obciążeniem punktowym dającym odkształcenie 5 mm: ≥ 400 N
wytrzymałość na rozciąganie prostopadłe do powierzchni: ≥ 7,5 kPa

Przy realizacji konstrukcji dachowej Cricoteki zastosowano również płyty z wełny skalnej dachrock max (100 m²) o niepalnych właściwościach, przeznaczone właśnie do stropodachów pod bezpośrednie powłokowe pokrycia dachowe (w układzie izolacji jednowarstwowym lub dwuwarstwowym). Ten rodzaj izolacji wykorzystywany jest do dachów, którym postawiono specjalne wymagania eksploatacyjne (np.konserwacja urządzeń zainstalowanych na dachu).

Podstawowe parametry techniczne płyt izolacyjnych dachrock max:
deklarowany współczynnik przewodzenia ciepła:
- dla gr. 40-79 mm: λD =  0,041W/mK
- dla gr. 80 - 200 mm: λD =  0,040 W/mK
obciążenie charakterystyczne ciężarem własnym:
- dla gr. 40 - 79 mm: 1,55 kN/m³
- dla gr. 80 - 200 mm: 1,50 kN/m³
klasa reakcji na ogień: A1 wyrób
naprężenie ściskające przy 10% odkształceniu względnym: ≥ 50 kPa
nasiąkliwość wodą przy krótkotrwałym zanurzeniu: ≤ 1,0 kg/m²
nasiąkliwość wodą przy długotrwałym zanurzeniu: ≤ 3,0 kg/m²
siła ściskająca pod obciążeniem punktowym, dającym odkształcenie 5 mm:
- dla gr. 40-79 mm: ≥ 400 N
- dla gr. 80 - 200 mm: ≥ 500 N
Wytrzymałość na rozciąganie prostopadłe do powierzchni: ≥ 15 kPa

Do kształtowania połaci dachowej w budynku Cricoteki zastosowano z kolei System Płyt Spadkowych z wełny skalnej - dachrock sps - przeznaczony specjalnie do formowania spadków z izolacji termicznej odprowadzających wodę opadową z dachów płaskich - z jednokierunkowych spadkiem dla długości lub szerokości (dachrock sp) albo o spadku dwukierunkowym (dachrock ksp).

Dane techniczne płyt izolacyjnych:
współczynnik przewodzenia ciepła: λD =  0,041 W/mK
obciążenie charakterystyczne ciężarem własnym: 1,65 kN/m³
klasa reakcji na ogień: A1
nasiąkliwość wodą przy krótkotrwałym zanurzeniu: ≤ 1,0 kg/m²
nasiąkliwość wodą przy długotrwałym zanurzeniu: ≤ 3,0 kg/m²
naprężenie sciskające przy 10% odkształceniu względnym: ≥ 70 kPa
siła ściskająca pod obciążeniem punktowym dającym odkształcenie 5 mm: ≥ 450 N
wytrzymałość na rozciąganie prostopadłe do powierzchni: ≥ 15 kPa

Płyty monorock max
Autor: Rockwool Płyty monorock max
