Polski energooszczędny grzejnik elektryczny Nogen - samodzielny system ogrzewania. Działanie, dobór i montaż

2019-09-16 10:48 Materiał sponsorowany
grzejnik elektryczny

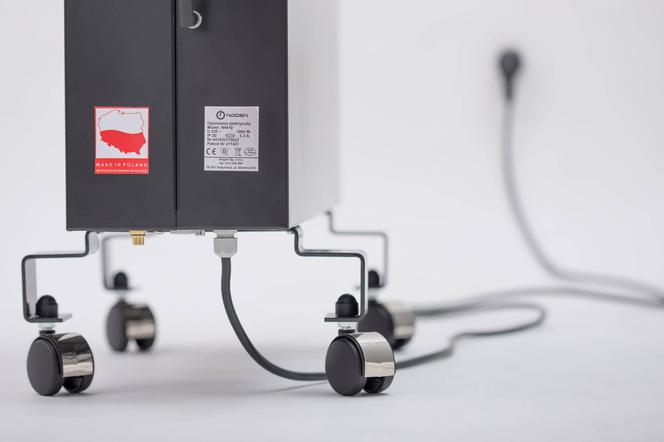

Autor: Nogen Grzejnik elektryczny Nogen może byż wykorzystywany jako główne źródło ciepła lub też uzupełniać system ogrzewania

Energooszczędny grzejnik elektryczny Nogen pełni funkcję głównego systemu grzewczego lub też może uzupełniać istniejący system ogrzewania. Konwektorowy grzejnik elektryczny Nogen, to opatentowane polskie rozwiązanie grzewcze o obniżonym zużyciu energii elektrycznej i wysokiej wydajności. Jest efektem badań i pracy polskiego wynalazcy i konstruktora Tadeusza Żurawskiego ze Słupska.

W artykule:

  • Jakie zalety ma grzejnik elektryczny Nogen?
  • Zasada działania i budowa energooszczędnego grzejnika elektrycznego Nogen
  • Bezpieczeństwo i komfort użytkownika
  • Jak dobrać moc grzejnika elektrycznego Nogen do pomieszczenia?
  • Gdzie ustawić i jak zamontować grzejnik elektryczny Nogen?

Jakie zalety ma grzejnik elektryczny Nogen?

Ogrzewanie elektryczne było do tej pory traktowane jako droższa alternatywa dla systemów grzewczych wykorzystujących gaz czy paliwa stałe. Wraz z rozwojem technologii oraz  świadomości ekologicznej ten pogląd ulega zmianie. Bardzo dużo w tym zakresie zmieniły dofinansowania na termomodernizację budynków oraz walkę ze smogiem. Dzięki zastosowaniu fotowoltaiki możemy śmiało mówić o darmowym ogrzewaniu elektrycznym.

Zalety grzejników elektrycznych Nogen:

  • Opatentowane rozwiązanie:

– Obniżone zużycie energii elektrycznej i większa wydajność cieplna.

  • Urządzenie energooszczędne, którego praca jest w pełni kontrolowana:

- 3 razy mniejsze zużycie prądu,
- 3 razy szybciej nagrzewa pomieszczenie,
- licznik energii i kalkulator kosztów,
- blokada PIN programatora, szczególnie przydatna w wynajmowanych pomieszczeniach.

  • Bezobsługowe działanie.
  • Bezpieczeństwo i komfort:

- grzejnik jest lekki i trwały,
- bezpieczny dla dzieci, osób starszych oraz alergików,
- nie powoduje efektu palenia kurzu,
- obudowa nie nagrzewa się,
- wyposażenie w system bezpieczników,
- bezpiecznik termiczny chroni przed przegrzaniem.

  • Urządzenie łatwe w obsłudze:

- grzejnik wystarczy rozpakować i podłączyć do zwykłego gniazdka 230V,
-  proste sterowanie temperaturą, wstępnie zaprogramowane na 20ºC.

  • Grzejnik kompatybilny z przydomową elektrownią fotowoltaiczną.
  • Spełnia kryteria dofinansowania programu „Czyste Powietrze”.

Zasada działania i budowa grzejnika elektrycznego

Grzejnik elektryczny Nogen to urządzenie innowacyjne. Wyróżnia się krótkim czasem pracy i bardzo dużą powierzchnią grzewczą radiatora. Wpływa to na wydajność i energooszczędność.

grzejnik elektryczny nogen

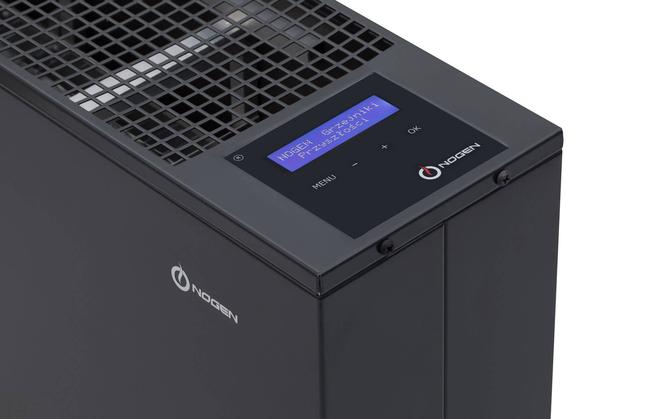

Autor: Nogen Grzejnik elektryczny Nogen wyposażony jest w programator

Zasada działania grzejnika elektrycznego Nogen

Grzejnik jest konwektorem, którego elementem grzejnym jest radiator o dużo większej powierzchni grzewczej niż tradycyjne konwektory. Ogrzewanie pomieszczenia odbywa się na zasadzie konwekcji. Jest to naturalny proces polegający na przekazywaniu ciepła, związany z makroskopowym ruchem materii, np. w gazie. Proces ten w połączeniu z zewnętrznym czujnikiem temperatury oraz osiągami grzejnika odpowiada za równomierny rozkład temperatury w ogrzewanym pomieszczeniu.
Grzejnik ogrzewa pomieszczenie poprzez wymianę ciepła - zimne powietrze ogrzewa z dołu i unosi je ku górze. W ten sposób powstaje prąd konwekcyjny, który wytwarza ruch powietrza w pomieszczeniu i tym samym je ogrzewa.

Obniżenie zużycia energii elektrycznej polega na maksymalnym wykorzystaniu energii poprzez innowacyjną konstrukcję grzałek i radiatora, do budowy którego zastosowano 4 m² blachy aluminiowej grubości 2 mm. Za maksymalne wykorzystanie energii odpowiada inteligentne procesorowe sterowanie pracą grzałek połączone z precyzyjnymi odczytami temperatury w pomieszczeniu. Dokładność pomiaru temperatury to 0,1ºC.

Dzięki tym rozwiązaniom grzejnik pracuje bardzo krótko, ale za to efektywnie. W krótkim czasie przekazuje z dużej powierzchni radiatora (4 m²) ciepło do otoczenia. Jest trzykrotnie wydajniejszy od standardowych grzejników konwektorowych.

Trzeba wiedzieć

Co wpływa na energooszczędność grzejnika Nogen?

  • precyzyjne sterowanie poborem prądu i pracą grzałek,
  • duża powierzchnia grzewcza radiatora - 4 m²,
  • wysoka temperatura elementu grzewczego (radiatora) 150-165°C,
  • wysoka temperatura przekazywana do otoczenia 95-100°C,
  • szybko ogrzewa pomieszczenie (wysoka prędkość powietrza na wylocie z radiatora 0,8-1,2 m/s)

Budowa grzejnika elektrycznego Nogen

Grzejnik ma trwałą, lekką i nierdzewną konstrukcję. Najcięższy model grzejnika waży 7,8 kg. Zbudowany jest w 99% (poza układami elektroniczno-elektrycznymi) z wysokiej jakości aluminium. Dzięki temu ma dobrą przewodność cieplną. Elementy grzewcze to grzałki i radiator.

Grzałki

Każdy grzejnik wyposażony jest w 4 grzałki wykonane z chromonikieliny bezżelazowej (Nikrotal 80: stop Ni - niklu 80% i Cr -chromu 20%). Stop ten jest odporny na wysokie temperatury (maks. 1100ºC) oraz korozję.

Radiator

Konstrukcja radiatora to 138 aluminiowych kształtowników, uformowanych w kominy konwekcyjne wysokości 200 mm. Powietrze, przepływając przez nie, nagrzewa się. Słup powietrza nagrzany do temperatury 95-100°C jest „wyrzucany” z grzejnika z prędkością 1m/s. Cały radiator ma powierzchnię 4 m².

Dzięki zamknięciu czterech grzałek w aluminiowym radiatorze, możliwe jest maksymalne wykorzystanie energii elektrycznej. Radiator absorbuje temperaturę grzałek, która wynosi 750°C, i sam nagrzewa się do 150-165°C przy pełnym przepływie powietrza. Temperatura powietrza przekazywana do otoczenia to 95-100 °C. Dzięki tym parametrom grzejnik ogrzewa pomieszczenie dużo szybciej niż tradycyjne konwektory.

Programator i zewnętrzny bezprzewodowy czujnik temperatury
Całe urządzenie sterowane jest elektronicznie za pomocą programatora, który steruje pracą grzałek. Dzięki zewnętrznym czujnikom, przewodowym lub bezprzewodowym, możliwe jest sterowanie urządzeniem, aby energia zużywana była optymalnie, przy pełnym komforcie cieplnym bez strat.

Dokładność pomiaru temperatury przez zewnętrzny czujnik to 0,1ºC. Jeżeli temperatura w pomieszczeniu spadnie o 0,3ºC, grzejnik uruchamia się, wyrównuje temperaturę o 0,3ºC, po czym się wyłącza, oddając jeszcze energię cieplną przez około 7 min. Rozwiązanie to bardzo znacząco wpływa na energooszczędność, ponieważ urządzenie nie pobiera energii w sposób ciągły i nie zużywa jej, kiedy jest to niepotrzebne, w przeciwieństwie do grzejników tradycyjnych czy też konwektorowych.

Programator umożliwia ustawienie nawet do 10 różnych temperatur na każdy dzień tygodnia. Najbardziej energooszczędne jednak jest utrzymywanie stałej temperatury pomieszczenia. Grzejnik Nogen jest fabrycznie zaprogramowany na 20°C. Użytkownik może ją jednak zmienić w zależności od potrzeb.

budowa grzejnika elektrycznego

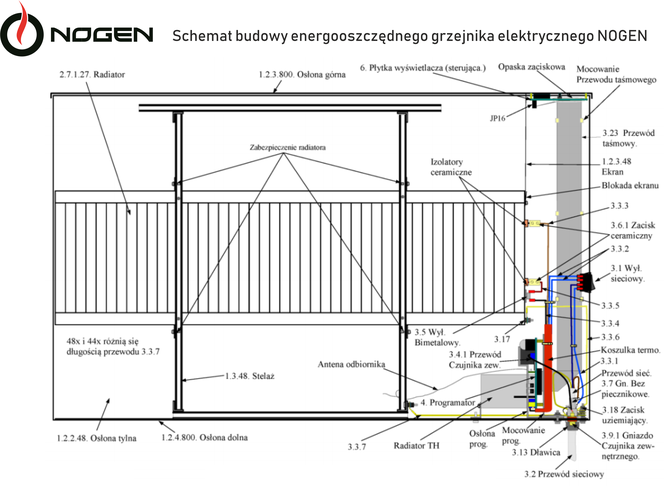

Autor: Nogen Schemat budowy grzejnika elektrycznego Nogen

Bezpieczeństwo i komfort użytkownika grzejnika elektrycznego

W grzejniku zastosowano system zabezpieczeń – grzejnik możemy pozostawić włączony nawet na czas długiej nieobecności, ponieważ nie stwarza on zagrożenia wybuchem, pożarem, zaczadzeniem itp. Za energooszczędność, wydajność oraz bezpieczeństwo grzejnik został doceniony na Międzynarodowych Targach Poznańskich i uhonorowany Złotym Medalem „Wybór konsumentów”, uzyskując 60% wszystkich głosów.

Grzejnik elektryczny Nogen ze złotym medalem
Autor: Nogen Grzejnik elektryczny Nogen wyróżniono złotym medalem MTP

Bezpieczeństwo użytkownika grzejnika zapewnia klasa szczelności IP20. Grzejnik ma zarówno certyfikat europejski CE, jak i bezpieczeństwa B.
Grzejnik wyposażony jest w podwójną ochronę termiczną, która zabezpiecza grzejnik przed nadmiernym rozgrzaniem się na skutek niewłaściwego użytkowania (np. używania grzejnika jako suszarki do ubrań).

Parametry techniczne grzejników Nogen

Model  Moc grzejnika (W) Zabezpieczenie Wymiary (mm)
wysokość x szerokość x głębokość
Ciężar (kg) Długość przewodu (mm) Przekrój przewodu (mm²) Maksymalna powierzchnia ogrzewana w m²
N4820 2000W 10,0 A 485 x 840 x 150 7,8 2500 3 x 1,5 40
N4815 1500W 8,0 A 485 x 840 x 150 7,8 2500 3 x 1,0 30
N4812 1200W 8,0 A 485 x 840 x 150 7,8 2500 3 x 1,0 25
N2810 1000W 6,3 A 285 x 840 x 150 6 2500 3 x 1,0 20
N2806 600W 4,0 A 285 x 840 x 150 6 2500 3 x 1,0 18
N4410 1000W 6,3 A 485 x 480 x 150 5,2 2500 3 x 1,0 12
N2406 600W 4,0 A 285 x 480 x 150 4 2500 3 x 1,0 8
N240 400W 3,15 A 285 x 480 x 150

4

2500 3 x 1,0 6

Jak dobrać moc grzejnika elektrycznego do pomieszczenia?

Producenci ogrzewania elektrycznego przeliczają moc grzejników na metry kwadratowe pomieszczenia do ogrzania. Jest to pewnego rodzaju uproszenie działające na wyobraźnię użytkowników, niemniej jednak jest obarczone pewnym założeniem, co do wysokości ogrzewanych pomieszczeń.

Standardowa wysokość pomieszczeń w nowym budownictwie to 2,5 m. A jeśli mamy do czynienia z mieszkaniem w starej kamienicy o wysokości 3, czasem nawet 3,5 m? Wtedy standardowe obliczenia zawodzą i pojawia się problem z doborem mocy urządzeń.
Najlepiej wziąć pod uwagę kubaturę pomieszczenia. W przypadku produktów Nogen zapotrzebowanie na ciepło wynosi około 20 W/m³ w nowym budownictwie o współczynniku izolacji U=0,3 (ocieplenie styropianem 10 cm przy ścianach wielowarstwowych, wykonanych z bloczków gazobetonowych grubości 36,5 cm). W przypadku starego budownictwa, braku lub słabej izolacji zaleca się przyjęcie zapotrzebowania ok. 25 W/ m³.

Dobór mocy grzejników elektrycznych

Moc grzejnika (W) Maksymalna powierzchnia ogrzewana w m² Wysokość pomieszczenia w m Kubatura pomieszczenia do ogrzania w m³ Zapotrzebowanie mocy W/m³
2000W 40 2,5 100 20,20
1500W 30 2,5 75 20,20
1200W 25 2,5 62,5 19,20
1000W 20 2,5 50 20,20
600W 12 2,5 30 20,20

Co wpływa na sprawność i energooszczędność całego systemu ogrzewania elektrycznego?

  • termoizolacja pomieszczenia/budynku (U=0,3 W/(m²·K)),
  • wilgotność powietrza (40-60%),
  • jakość i szczelność okien,
  • częstotliwość i długość wietrzenia pomieszczenia (zalecane wietrzenie 1-2 dziennie po 1-2 minuty maks.),
  • miejsce instalacji grzejników elektrycznych.

Gdzie ustawić i jak zamontować grzejnik Nogen?

Montaż grzejnika jest łatwy, odbywa się bez dewastacji wnętrza czy modernizacji sieci elektrycznej. Grzejnik standardowo wyposażony jest w zestaw wieszaków naściennych, dodatkowo można wybrać wersję mobilną z kółeczkami.

Grzejniki konwektorowe należy umieszczać 10 cm nad podłogą, aby zapewnić dopływ odpowiedniej ilości powietrza do ogrzewania. Wersja instalacyjna z kółkami spełnia te wymogi.

grzejniki elektryczne

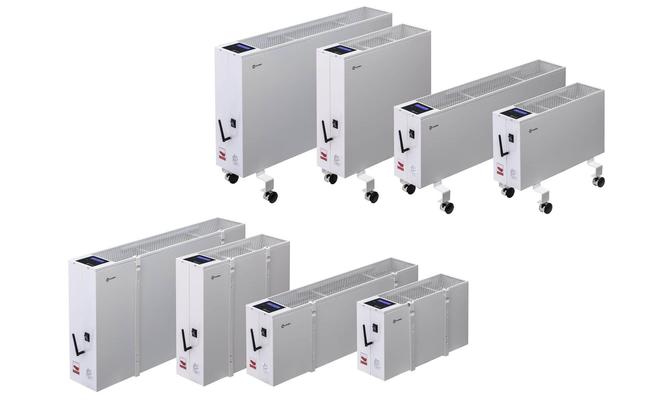

Autor: Nogen Grzejnik elektryczny może być na stałe zainstalowany do ściany lub też wyposażony w kółka pełnić funkcję urządzenia mobilnego

Montaż grzejnika elektrycznego do ściany

W zależności od modelu grzejnika odległość między uchwytami montażowymi powinna wynosić:
25-30 cm – dla ogrzewaczy o szerokości 48 cm
50-60 cm – dla ogrzewaczy o szerokości 84 cm

Grzejniki montujemy na takiej wysokości od podłogi, aby dolny zaczep uchwytu znalazł się min. 10 cm powyżej poziomu podłogi. Zapewni to prawidłowy dopływ powietrza od spodu grzejnika.

Gdzie nie należy umieszczać grzejnika?

  • Grzejnika nie ustawiamy w przeciągu.
  • Grzejnika nie powinno się montować bezpośrednio pod oknem, dzięki czemu powietrze nie ochładza się na wylocie grzejnika w kontakcie z zimnym powietrzem z okna.
  • Grzejnika nie powinno się umieszczać także na przeciwko okna, aby nie dopuszczać do strat energii. Wówczas ogrzane powietrze przemieszcza się w kierunku okna, gdzie wychładza się i w ten sposób wymiana energii cieplnej zostaje zakłócona.

Gdzie montować grzejnik elektryczny?

Grzejnik ustawiamy bokiem do ściany, na której znajduje się okno. Tak jak jest to pokazane w przypadku pokoju nr 2 (rysunek.).
Czujnik temperatury umieszczamy na wysokości 1,2 m od podłogi i jak najdalej okna, drzwi oraz grzejnika.

montaż grzejnika elektrycznego

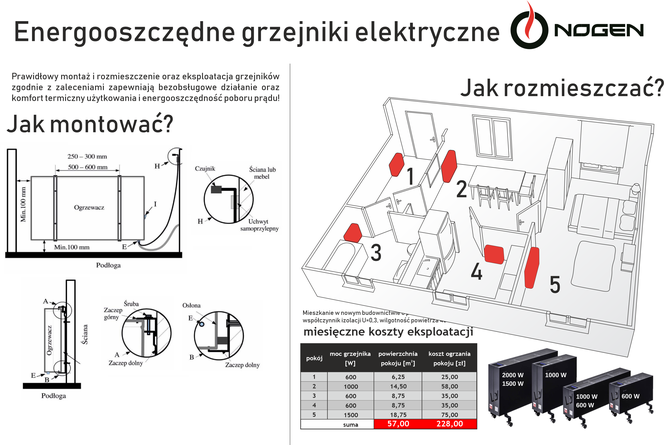

Autor: Nogen Energooszczędny grzejnik elektryczny - schemat montażu
