Kotły dużej mocy do pracy samodzielnej lub w układach kaskadowych. Najnowsze rozwiązania

2021-04-01 1:00 Materiał partnerski na podstawie materiałów marki Riello

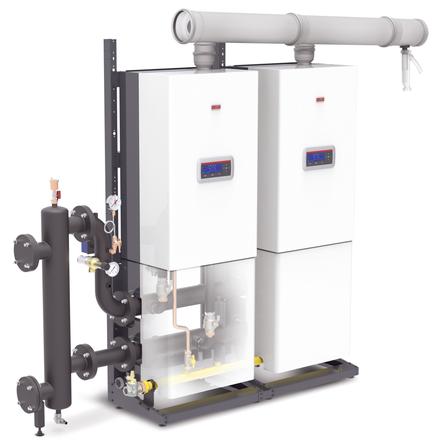

wiszące kotły kondnsacyjne
Autor: Riello Wiszące kotły kondensacyjne marki Riello - Condexa Pro o mocy od 35 do 131 kW. Przeznaczone do pracy samodzielnej lub w kaskadzie. Spełniają wymagania grzewcze dużych inwestycji

Kotły kondensacyjne w systemach centralnego ogrzewania budynków wielkokubaturowych muszą spełniać wysokie wymagania techniczne i użytkowe. Kluczowymi są maksymalne uproszczenie instalacji, elastyczność konfiguracji oraz ciągłość działania typowa dla systemów modułowych. Prezentujemy najnowsze kotły kondensacyjne do pracy samodzielnej, jaki w modułowych systemach kaskadowych.

Kotłownie kaskadowe składają się najczęściej z kilku modułów, dlatego liczy się w tym przypadku łatwość montażu urządzeń. W zależności od warunków samego pomieszczenia ważna jest możliwość blokowej lub szeregowej konfiguracji modułów. W ten sposób powstaje efektywny system ogrzewania z przeznaczeniem do budynków nowych, jak i tych, w których źródło ciepła wymaga modernizacji. Realizację nowoczesnego systemu ogrzewania umożliwiają specjalnie opracowane dwie serie kotłów kondensacyjnych marki Riello - Condexa Pro oraz Steel Pro Power - urządzenia do dużych inwestycji, spełniające wysokie wymagania techniczne i, co ważne, zapewniające wszechstronność rozwiązań instalacyjnych. Zaprojektowane z myślą o maksymalnej modułowości i jednocześnie kompaktowej instalacji oszczędzającej przestrzeń. Dają możliwość realizacji każdej instalacji, niezależnie od stopnia złożoności.

Kotły wiszące Condexa Pro

Seria wiszących gazowych kotłów kondensacyjnych o mocy od 35 do 131 kW. Przeznaczona do pracy samodzielnej lub w kaskadzie -  urządzenia można instalować na stelażu zarówno pojedynczo, jak i w przeszło 1000 kombinacjach kaskadowych. Wyposażone są w wymiennik zbudowany z pojedynczej lub podwójnej rury ułożonej spiralnie oraz wbudowaną pompę. W kotłach o mocy do 70 kW pompa jest w standardowym wyposażeniu, natomiast w urządzeniach o większej mocy istnieje możliwość wyposażenia w pompę lub – w przypadku instalacji kaskadowej - w dwudrogowy zawór odcinający.

Sterowanie urządzeniem, jak i całym systemem pozwala na podział produkcji ciepła pomiędzy kilka modułów. Ponadto, możliwe jest sterowanie kilkoma rodzajami instalacji. Kolektory hydrauliczne w wersjach modułowych umieszczono pod kotłami, redukując tym samym ilość zajmowanego miejsca.

Najważniejsze zalety kotłów Condexa Pro to:

  • Nowy kondensacyjny wymiennik ciepła ze stali nierdzewnej.
  • Pełne spalanie wstępne i niska emisja NOx: klasa 6 (UNI EN 1550 2).
  • Możliwość uzyskania kaskad do 1120 kW.
  • Dzięki wbudowanemu systemowi sterującemu, każdy kocioł może być skonfigurowany jako kocioł „zarządzający” lub „zależny” w kaskadzie.
  • Wbudowana regulacja pogodowa.
  • Możliwość łączenia w kaskadach liniowych lub plecami do siebie.
  • Możliwość korzystania z pompy obiegowej lub zaworu dwudrogowego w obwodzie pierwotnym.
  • Modułowa regulacja mocy w układzie kaskadowym.
  • Automatyczna sekwencja zapłonu palnika.
  • Równoczesna kontrola dwóch różnych obiegów: zasobnika c.w.u. i wysokiej temperatury.
  • Zarządzanie maksymalnie 16 strefami za pomocą opcjonalnego zestawu.
  • Automatyczne przełączanie lato/zima.
  • Funkcja „anti-legionella” jako standard.
  • Możliwość zdalnego sterowania (wejście 0–10 V lub MOD-BUS) jako opcja dodatkowa.
  • Zestaw przezbrojeniowy LPG na wyposażeniu kotła.
  • Dostępność szerokiej gamy akcesoriów do skompletowania konfiguracji.

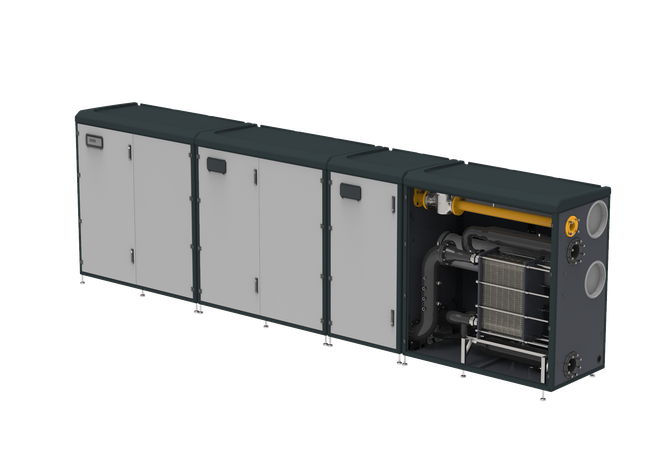

kaskada kotłów kondnsacyjnych
Autor: Riello Kotły stojące Steel Pro Power w układzie kaskadowym (od 655 do 1310 kW)

Kotły stojące Steel Pro Power

Modułowe kotły kondensacyjne do instalacji pojedynczej (od 114 do 540 kW) lub kaskadowej (od 655 do 1310 kW).

Moc dostarczana przez poszczególne moduły jest zarządzana za pomocą nowoczesnego panelu sterowania, kompatybilnego z protokołem MOD-BUS, który dzięki zaawansowanej logice operacyjnej zapewnia precyzyjne sterowanie temperaturą zasilania w różnych obiegach.

Szafa techniczna, w której umieszczony jest kocioł zbudowana jest z anodowanego aluminiowego stelaża, wewnątrz którego wbudowane są 2, 3 lub 4 moduły grzewcze.

Aby zapewnić właściwe zarządzanie hydrauliczne, każdy moduł jest wyposażony w zawory antyzwrotne, które zapobiegają cyrkulacji wody w wyłączonych modułach, co może być generowane przy częściowych obciążeniach.

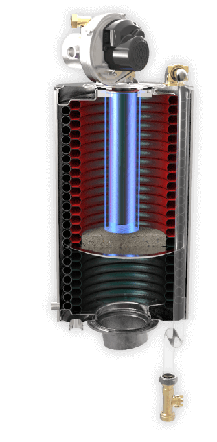

wymiennik ciepła
wymiennik ciepła

Autor: Riello

Wymiennik ciepła nowej generacji

Każdy moduł grzewczy Steel Pro Power zbudowany jest z pojedynczego palnika typu premix, współpracującego z nowym wymiennikiem ciepła. Wymiennik ciepła o niewielkiej pojemności wodnej został opracowany w celu szybkiego obniżenia temperatury spalin, ograniczenia spadków ciśnienia i zapewnienia wydajnego transferu ciepła dzięki dużej powierzchni wymiany.

Zbudowany jest z dwóch wężownic wykonanych z gładkich rur ze stali nierdzewnej: wewnętrzna ma przekrój pentagonalny, zewnętrzna okrągły. Podwójny obieg pozwala na ruch wody równolegle z wysokim ΔT, w celu skrócenia czasu potrzebnego do ustawienia systemu w gotowości do pracy pełną mocą.

Palnik typu premix spełnia najbardziej restrykcyjne limity emisji zanieczyszczeń, dzięki czemu kocioł osiąga klasę 6 NOx zgodnie z UNI EN 15502-1.

Każdy moduł wyposażony jest w nowy palnik, który może dostarczać moc zgodnie z potrzebami systemu. Każdy moduł wyróżnia się się współczynnikiem modulacji 1: 5, dzięki czemu cykle wł.-wył. są ograniczone do minimum, a kocioł może być stosowany jako zamiennik w istniejących systemach, jak również jako nowy kocioł w zupełnie nowej instalacji.

Zalety pojedynczego kotła i kaskady Steel Pro Power

  • Możliwość podłączenia kolektorów spalin/powietrza i hydraulicznych po prawej lub lewej stronie urządzenia.
  • Uproszczone czynności konserwacyjne dzięki obrotowemu panelowi sterowania.
  • Uproszczona instalacja dzięki listwie zaciskowej do okablowania umieszczonej na drzwiach.
  • Pobór powietrza do spalania z pomieszczenia lub z zewnątrz (z zestawem akcesoriów)
  • Spalanie w otwartej lub szczelnej komorze (z zestawem akcesoriów)
  • Możliwość łączenia do 10 modułów.
  • Modulacja do 1:50.
  • Możliwość ustawienia kaskady liniowej.

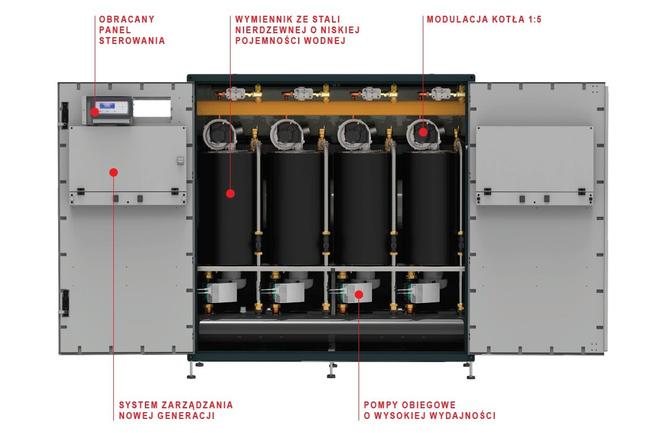

Steel Pro Power
Autor: Riello Budowa kotłów serii Steel Pro Power

Sterowanie w Steel Pro Power

Steel Pro Power wykorzystuje system sterowania nowej generacji, który integruje regulację grzewczą z zaawansowanymi funkcjami zarządzania systemem, zapewniając najwyższą efektywność energetyczną pracy. Wyświetlacz interfejsu jest podświetlany, intuicyjny, wielojęzyczny. System sterowania integruje:

  • Pracę liniową lub z krzywą grzewczą w połączeniu z sondą zewnętrzną.
  • Zarządzanie kaskadą modułów wewnątrz szafy.
  • Zarządzanie kaskadami kotłów z logiką "zależny" i "zarządzający".
  • Sterowanie mocą dla pracy ze stałą ΔT.
  • Zarządzanie produkcją c.w.u. i obiegiem bezpośrednim.
  • Możliwość rozszerzenia systemu poprzez kontrolę akcesoriów dodatkowych stref grzewczych (bezpośrednie/mieszane).
  • Sterowanie pompą modulowaną (PWM / 0 -10 V).
  • Zdalne zarządzanie poprzez MOD-BUS.
  • Zewnętrzne sterowanie przez wejście 0 -10 V
  • Automatyczne przełączanie lato/zima.

Elektroniczną regulację uzupełnia nowy podświetlany wyświetlacz, łatwy w obsłudze, dzięki intuicyjnemu menu, które łączy elementy graficzne z komunikatami tekstowymi. Wyświetlacz umożliwia regulację systemu, w tym dystrybucję ciepła w obiegu wtórnym z krzywymi grzewczymi i programami czasowymi dla każdego zarządzanego systemu.
