Moduły fotowoltaiczne. Wpływ rodzaju modułów fotowoltaicznych na sprawność instalacji

2020-05-26 8:50 Materiał partnerski redakcja Muratorplus.pl

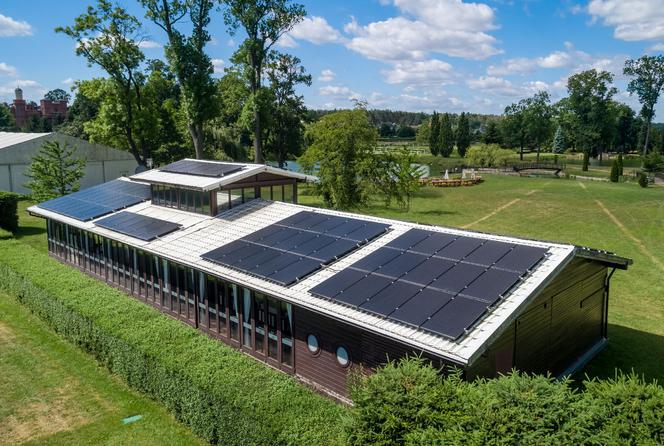

Instalacja fotowoltaiczna. Inwestycja prywatna, Śliwniki
Autor: BRUK-BET® SOLAR Instalacja fotowoltaiczna - inwestycja prywatna, Śliwniki. Fotowoltaika jest korzystnym rozwiązaniem zarówno dla przedsiębiorców, jak i osób fizycznych. Nie powoduje zanieczyszczenia środowiska naturalnego, pozytywnie wpływa na efektywność energetyczną budynków

Moduły fotowoltaiczne bezpośrednio konwertują energię promieniowania słonecznego na elektryczną w postaci prądu i napięcia stałego. Każdy moduł zbudowany jest z ogniw fotowoltaicznych, łączonych szeregowo lub równolegle.

Systemy fotowoltaiczne budowane w gospodarstwach jednorodzinnych to głównie mikroinstalacje do 50 kWp, gdzie Wp oznacza moc szczytową w zdefiniowanych standardowych warunkach testowych (STC), a montaż instalacji nie wymaga pozwolenia na budowę. W przedsiębiorstwach montowane są zazwyczaj systemy od 50 do 500 kWp - tzw. małe instalacje według kryterium określonego w ustawie o odnawialnych źródłach energii lub 1MW-we naziemne farmy fotowoltaiczne.

Budowa systemów fotowoltaicznych

Najważniejszymi i podstawowymi elementami instalacji fotowoltaicznych są moduły, w których za sprawą ogniw PV następuje konwersja energii promieniowania słonecznego na elektryczną. Zjawisko to nosi nazwę efektu fotowoltaicznego i powstaje bez ubocznej emisji zanieczyszczeń, hałasu i innych czynników wywołujących niekorzystne zmiany środowiska naturalnego.

System fotowoltaiczny może składać się z wielu paneli. W jego skład wchodzi również konstrukcja przeznaczona do odpowiedniego montażu, zabezpieczenia elektryczne oraz falownik fotowoltaiczny przetwarzający i przekształcający energię, która powstaje w generatorze (modułach PV). Falowniki przekształcają zmienny prąd stały (DC) na częstotliwość napięcia prądu przemiennego (AC). Falowniki synchronizują instalację z siecią elektroenergetyczną. Umożliwiają również monitorowanie pracy systemu w aplikacji lub przez stronę internetową.

Rodzaje modułów fotowoltaicznych

Obecnie stosowana jest głównie technologia monokrystaliczna. Do niedawna popularne były również moduły polikrystaliczne. Ogniwa monokrystaliczne, z których budowane są moduły, wytwarzane są z jednego monokryształu krzemu. Zazwyczaj mają barwę ciemnoniebieską do czarnej. W porównaniu z polikryształem charakteryzują się wyższą sprawnością.

Na rynku dostępne są także ogniwa monokrystaliczne typu PERC oraz PERT, które odznaczają się wyższymi uzyskami z tej samej powierzchni. Ogniwa typu PERC, przez dodatkową warstwę dielektryczną, odbijają światło padające na moduły, przez co fotony mogą wychwycić większą ilość promieniowania słonecznego i wygenerować większe uzyski.

Technologia PERT charakteryzuje się niższym współczynnikiem temperatury i niską degradacją wywołaną światłem. Opiera się na stosowaniu krzemu typu N, który jest odporny na zjawisko LID (degradacja spowodowana światłem) ze względu na brak tworzenia kompleksów boro-tlenowych odpowiedzialnych za spadek wydajności. Wysoka wydajność spowodowana jest większą tolerancją krzemu N na zanieczyszczenia dzięki stosowaniu fosforanu jako domieszki.

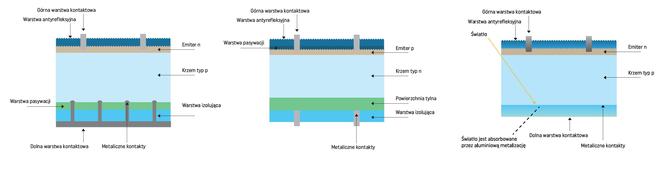

Porównanie modułów fotowoltaicznych
Autor: BRUK-BET® SOLAR Porównanie budowy ogniw fotowoltaicznych. Od lewej: ogniwo MONO PERC (typu P), PERT (typu N), tradycyjne ogniwo monokrystaliczne. Link: KLIKNIJ, ABY POWIĘKSZYĆ ZDJĘCIE
Moduł fotowoltaiczny o wysokiej sprawności i wytrzymałości mechanicznej

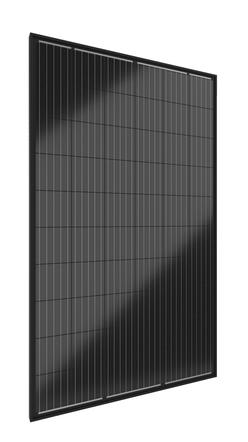

Panel fotowoltaiczny BEM 320W BRUK-BET SOLAR

Autor: BRUK-BET® SOLAR

60-ogniwowy monokrystaliczny moduł BEM 325W Extreme Full Black firmy BRUK-BET® SOLAR o wysokiej wytrzymałości i sprawności na poziomie 19,42%. Ma antyrefleksyjną powłokę na szkle, która powoduje większą absorbcję światła oraz tworzy jednolitą czarną powierzchnię dzięki zastosowaniu czarnej folii elektroizolacyjnej oraz ramy. Ponadto wszystkie panele krajowego producenta z Tarnowa są poddawane potrójnemu 100% testowi elektroluminescencyjnemu, który wyklucza wady ukryte modułu, takie jak hot spoty czy mikropęknięcia. Moduły marki Bruk-Bet Solar są też wolne od degradacji wywołanej potencjałem – PID.

BEM 325W, podobnie jak wszystkie produkty serii Extreme firmy BRUK-BET®SOLAR, poddany został ekstremalnym testom przyspieszonego starzenia, które odzwierciedlają rzeczywiste zużycie modułu przez kilkadziesiąt lat pracy. Ponadto odznacza się odpornością na obciążenie statyczne 8000 Pa, na siłę wiatru 5400 Pa oraz na uderzenie kuli gradowej lecącej z prędkością 122 km/h.

Modułu BRUK-BET®SOLAR sprawdzą się w ekstremalnych warunkach klimatycznych.

Wpływ rodzaju modułów fotowoltaicznych na sprawność instalacji

Moduły PV są najważniejszymi elementami każdej instalacji PV i stanowią jej większą część. Warunkują prawidłowe działanie całej instalacji fotowoltaicznej.

Jakość modułów fotowoltaicznych jest zatem bardzo istotna. Na co zwrócić uwagę przy wyborze modułów PV?

  • pozycja producenta na rynku, na którą składa się doświadczenie w branży i kapitał firmy. Wybierając sprawdzonego producenta zapewniamy bezpieczeństwo inwestycji i możliwość dochodzenia roszczeń gwarancyjnych w razie usterki;
  • gwarancje, przede wszystkim na moc i produkt, ale i zasady rozpatrywania gwarancji – czas, koszty postępowania oraz dokumenty gwarancyjne przekazywane klientowi końcowemu;
  • jakość, która potwierdzona jest certyfikatami. Obowiązkowe są podstawowe certyfikaty, ale dobrze jest sprawdzić czy producent posiada certyfikaty dodatkowe, np. wytrzymałościowe. Ważną informacją jest nazwa jednostki certyfikującej moduły;
  • jakość komponentów użytych do produkcji modułów fotowoltaicznych. Większość producentów przeprowadza kontrolę podwójną. Potrójne testy elektroluminescencyjne deklaruje np. firma BRUK-BET® SOLAR. Ogniwa fotowoltaiczne sprawdzane są pod kątem geometrii, uszkodzeń i mikropęknięć;
  • możliwość wbudowania do modułu optymalizatorów mocy, takich jak np. TIGO lub Maxim Integrated, które minimalizują straty w przypadku zacienienia instalacji PV;
  • parametry techniczne – w przypadku modułów fotowoltaicznych warto zwracać uwagę na moc z danej powierzchni. Wysoka wydajności modułów jest szczególnie ważna w domowych, dachowych instalacjach, przy których często dysponujemy znacznie ograniczoną powierzchnią.

Nie można też zapomnieć o prawidłowo wykonanym audycie miejsca montażu, analizie krzywej zużycia energii elektrycznej, odpowiednim doborze urządzeń oraz profesjonalnym montażu.

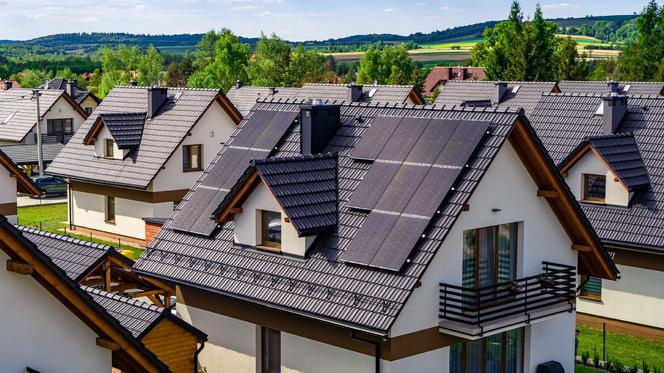

Instalacja fotowoltaiczna BRUK BET SOLAR
Autor: BRUK-BET® SOLAR Instalacja fotowoltaiczna - inwestycja prywatna, Małopolska. W przypadku modułów fotowoltaicznych warto zwracać uwagę na moc z danej powierzchni. Wysoka wydajności modułów jest szczególnie ważna w domowych, dachowych instalacjach, przy których często dysponujemy mocno ograniczoną powierzchnią
PAMIĘTAJ

Praca instalacji PV jest bezobsługowa jednak prawidłową pracę systemu zgodnie z parametrami umieszczonymi w karcie technicznej gwarantuje regularne czyszczenie modułów PV, co najmniej raz w roku po zakończonym sezonie zimowym.

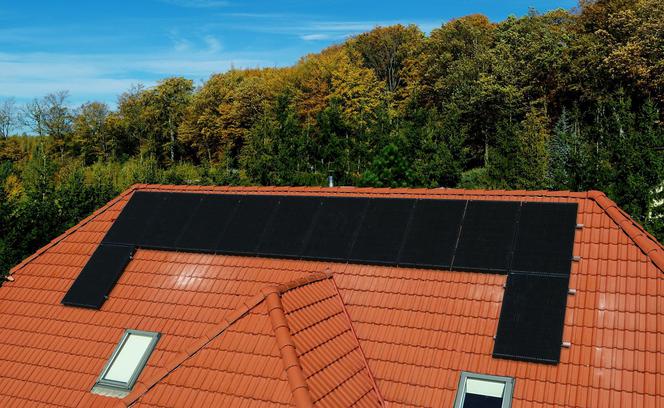

Moduły fotowoltaiczne
Autor: BRUK-BET® SOLAR Panele fotowoltaiczne w inwestycji prywatnej w Lubince. Takie przedsięwzięcie jest korzystne ekonomicznie dla inwestora, gdyż nie wymaga dodatkowego gruntu, a producenci gwarantują utrzymywanie się nominalnej mocy wyjściowej modułów fotowoltaicznych na poziomie min. 80% przez 25 lat, czyniąc taką inwestycję stabilną, o długofalowym wzroście
