Zasady doboru i modyfikacji izolacyjności akustycznej przegród budowlanych

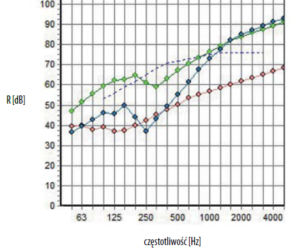

Rys. 1. Izolacyjność akustyczna ściany pojedynczej z pustaka ceramicznego grubości 24 cm (RA1=52 dB) - linia czerwona; ściany podwójnej o konstrukcji: pustak gr. 12 cm/pustka 5 cm/pustak gr. 12 cm (RA1=54 dB) - linia niebieska oraz ściany podwójnej z pustką wypełnioną 50-milimetrową mata z wełny mineralnej (RA1=71 dB) - linia zielona

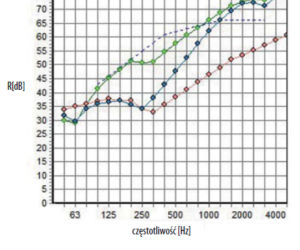

Rys. 2. Izolacyjność akustyczna ściany jednorodnej z pustaka ceramicznego gr. 12 cm (RA1=44 dB) - linia czerwona; takiej samej ściany z dodatkową okładziną o konstrukcji: pustak 50 mm/płyty g-k 2x12,5 mm (RA1=50 dB) - linia niebieska; z okładziną, w której zamiast pustki zastosowano matę gr. 50 mm z wełny mineralnej (RA1=60 dB) - linia zielona
